Mariposas en T GN 5064

Foto

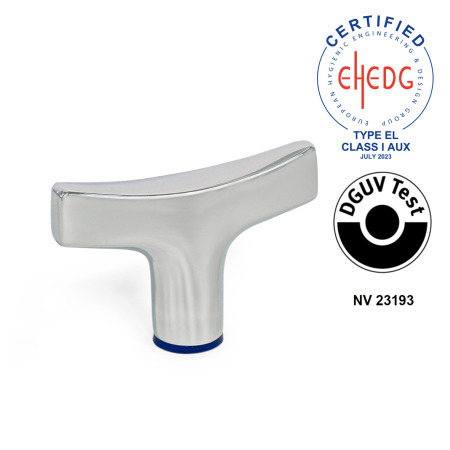

GN 5064 Mariposas en T de acero inoxidable, con orificio roscado, diseño higiénico Acabado: PL - Acabado pulido (Ra < 0.8 µm)
Material de anillo de sellado: H - H-NBR

Acabado: PL - Acabado pulido (Ra < 0.8 µm)
Material de anillo de sellado: H - H-NBR

GN 5064 Mariposas en T de acero inoxidable, con orificio roscado, diseño higiénico Acabado: MT - Acabado mate (Ra < 0.8 µm)
Material de anillo de sellado: E - EPDM

GN 5064 Mariposas en T de acero inoxidable, con orificio roscado, diseño higiénico Acabado: MT - Acabado mate (Ra < 0.8 µm)
Material de anillo de sellado: H - H-NBR

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Familia de productos de diseño higiénico

Los componentes estándar de la familia de productos de «Diseño Higiénico» llevan el icono HD. Combinan una alta calidad superficial, ausencia de espacios inaccesibles, superficies exteriores sin ahondamiento y zonas de roscado selladas. Un concepto de sellado basado en cálculos según el MEF garantiza una presión de contacto fiable tras la instalación.

adecuado para uso en áreas higiénicamente sensibles
rápido y fácil de limpiar
sin espacios inaccesibles gracias a las juntas funcionales
certificado de acuerdo con las directrices EHEDG

Mostrar todos los productos de diseño higiénico

Conformidad con la FDA

Hoja de la norma GN 5064 Imprimir esta página Familia de productos de diseño higiénico Características del plástico Características del acero inoxidable Certificado EHEDG Información sobre el diseño higiénico Diseño higiénico - Folleto

Descripción del producto

Información

Las manillas en T GN 5064 cumplen con los principios de prueba de la DGUV y están destinadas a utilizarse en áreas higiénicas. La versión con acabado PL está certificada también según las directrices EHEDG. La superficie de atornillamiento sellada permite que el montaje no tenga espacios muertos; su geometría hermética, junto con el acabado de alta calidad, evita que se acumule suciedad y facilita la limpieza.

Las manillas en T son excelentes para izar, mover y manipular piezas o para fijación por medio de roscas. La forma ergonómica permite elevadas fuerzas de manipulación.

Las manillas en T también se pueden usar en entornos especialmente agresivos gracias a los materiales utilizados.

Especificación

Empuñadura
Acero inoxidable fundición AISI 316

Acabado mate (Ra < 0.8 µm)MT
Acabado pulido (Ra < 0.8 µm)PL

Junta de sellado

H-NBRH
Temperatura de trabajo
-13 °F a +302 °F (-25 °C a +150 °C)
EPDME
Temperatura de trabajo
-40 °F a +248 °F (-40 °C a +120 °C)
Azul
Dureza 85±5 Shore A
Material conforme a la FDA

RoHS

Accesorio

Juntas de sellado GN 7600 (Hygienic Design)

Bajo pedido

* con FKM junta de sellado (caucho de flúor) F

Armar y cotizar.

Número de pieza MT	Número de pieza PL	d₁	d₂	b	d₃	d₄	d₅	h₁	h₂ ≈	t mín.

5064-63-M6-MT-H	5064-63-M6-PL-H	2.48	M 6	0.28	0.63	0.66	0.47	1.61	0.47	0.47
5064-80-M8-MT-H	5064-80-M8-PL-H	3.15	M 8	0.35	0.83	0.86	0.67	2.05	0.59	0.63
5064-100-M10-MT-H	5064-100-M10-PL-H	3.94	M 10	0.43	0.98	1.02	0.83	2.56	0.75	0.79

Número de pieza MT	Número de pieza PL	d₁	d₂	b	d₃	d₄	d₅	h₁	h₂ ≈	t mín.

5064-63-M6-MT-E	5064-63-M6-PL-E	2.48	M 6	0.28	0.63	0.66	0.47	1.61	0.47	0.47
5064-80-M8-MT-E	5064-80-M8-PL-E	3.15	M 8	0.35	0.83	0.86	0.67	2.05	0.59	0.63
5064-100-M10-MT-E	5064-100-M10-PL-E	3.94	M 10	0.43	0.98	1.02	0.83	2.56	0.75	0.79

d₁	d₂	b	d₃	d₄	d₅	h₁	h₂ ≈	t mín.

2.48	M 6	0.28	0.63	0.66	0.47	1.61	0.47	0.47
3.15	M 8	0.35	0.83	0.86	0.67	2.05	0.59	0.63
3.94	M 10	0.43	0.98	1.02	0.83	2.56	0.75	0.79

Configurador de producto 3D

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$574.80

Favor de llamar para confirmar tiempo de entrega

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$574.80
50	99	Mex$526.90
100	249	Mex$479.00
≥ 250		Mex$431.10

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.242 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Todos los precios están en pesos mexicanos. Impuestos no incluidos.
