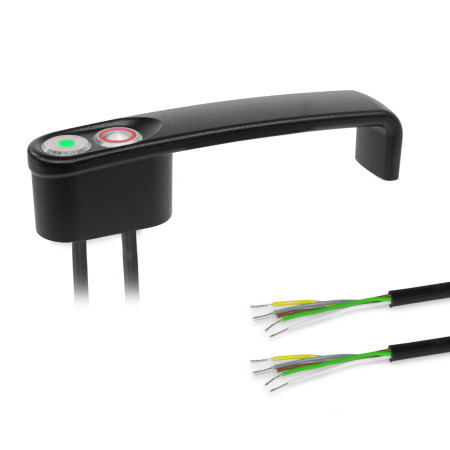

GN 422 Jaladeras en "U" para gabinete Zinc fundido a presión, con función de conmutación de potencia, con cable de PUR

Foto

GN 422 Jaladeras en "U" para gabinete en zinc fundido a presión, con función de conmutación de potencia, con cable de PUR Tipo: T1 - Con 1 botón Acabado: SW - Negro, RAL 9005, acabado texturizado
Tipo: T1 - Con 1 botón
Acabado: SW - Negro, RAL 9005, acabado texturizado
GN 422 Jaladeras en "U" para gabinete en zinc fundido a presión, con función de conmutación de potencia, con cable de PUR Tipo: T1 - Con 1 botón Acabado: SW - Negro, RAL 9005, acabado texturizado GN 422 Jaladeras en "U" para gabinete en zinc fundido a presión, con función de conmutación de potencia, con cable de PUR Tipo: T1 - Con 1 botón Acabado: SR - Plateado, RAL 9006, acabado texturizado GN 422 Jaladeras en "U" para gabinete en zinc fundido a presión, con función de conmutación de potencia, con cable de PUR Tipo: T2 - Con 2 botones Acabado: SR - Plateado, RAL 9006, acabado texturizado GN 422 Jaladeras en "U" para gabinete en zinc fundido a presión, con función de conmutación de potencia, con cable de PUR Tipo: T2 - Con 2 botones Acabado: SW - Negro, RAL 9005, acabado texturizado
Con-icono-de-premio-IF
Hoja de la norma GN 422 Imprimir esta página Instrucción de uso GN 422 Información de la capacidad de carga Características del plástico

Descripción del producto

Información

Las jaladeras en "U" para gabinete GN 422 pueden llevar uno o dos pulsadores. Cada botón tiene un contacto de cambio y un led anular brillante integrado.

El botón activa una señal de control eléctrica, por ejemplo, para el control de una máquina.

Al margen de si se acciona el pulsador o no, el anillo LED integrado se ilumina en rojo o verde según la polaridad de las conexiones 1 y 2 del LED.

Hay jaladeras en "U" para gabinete complementarias sin función de interruptor disponibles como GN 422.1.

Especificación

Empuñadura
Zinc fundido a presiónZD
Revestimiento de polvo

  • Negro, RAL 9005, acabado texturizadoSWSW
  • Plateado, RAL 9006, acabado texturizadoSRSR

Botón
Acero inoxidable AISI 304

Cable (blindaje externo)
Poliuretano (PUR)
Negro

Guía de luz
Plástico
Policarbonato transparente (PC)

RoHS

Accesorio

Cables con acoplamiento conector GN 330 (5 polos, 5 ó 10 metros de longitud)

Dibujo técnico

3D
GN 422 Jaladeras en "U" para gabinete en zinc fundido a presión, con función de conmutación de potencia, con cable de PUR boceto
Ocultar dibujo técnico
GN 422 Jaladeras en "U" para gabinete en zinc fundido a presión, con función de conmutación de potencia, con cable de PUR boceto

Opciones del artículo / Tabla

Tipo

T1Con 1 botón
T2Con 2 botones

Tipo de conexión

KCable de PUR
Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
l1 ±0.008l2
Tipo T1		l2
Tipo T2		l3abdhtLongitud del cable l4 en metros
4.6066.227.154.150.401.30M 61.730.4725

Armar y cotizar.

Configurador de producto 3D
Material

Tipo


Tipo de conexión

Longitud del cable l4
Acabado
SR
SW

Características eléctricas y mecánicas

Botón
Contactos
Material de contacto
Voltajes de conmutación

Corriente de conmutación
Vida útil mecánica
Vida útil eléctrica


Contacto de transición, contacto de presión
Aleación de plata
Máx. 125 V (conector)
Máx. 240 V (cable)

Máx. 3 A

106 ciclos de conmutación
50 000 ciclos de conmutación (bajo carga completa)

 441a8539-47ac-430e-a1f9-11050bb03d8f


Luz LED en anillo
Voltaje de operación /
corriente operativa

  • bicolor (rojo / verde)



24 V CC ± 10 % / 7 mA

 4dccef08-5944-43d1-9239-c954806a49a7

Categoría de uso (botón)

CA 15: 24 V CA / 1 A / CC 13: 24 V CC / 0.7 A
CA 15: 110 V CA / 1 A / CC 13: 110 V CC / 0.2 A
CA 15: 220 V CA / 0.5 A / CC 13: 220 V CC / 0.1 A

según IEC 60947-5-1

CA: 120 V CA / 5 A / CC: 12 V CC / 1 A
CA: 240 V CA / 3 A

según UL 508

Tipo de conexión
Cable (K)


Cable de PUR con alambres trenzados abiertos (2 m o 5 m)

 fcd3569a-e472-4916-af30-ee6625fd9588

Aprobaciones,
declaraciones de conformidad

 3e29142e-6524-4b60-afcc-da6bf1c22ab6

Agujeros de instalación

Los agujeros no deben tener rebabas para evitar dañar los cables.
3e3db03e-49f9-453d-8500-21a5c996b2c8

Pieza seleccionada (Cómo hacer un pedido)

Total pesos mexicanos (sin IVA)
Mex$3,456.60
Favor de llamar para confirmar tiempo de entrega
Tome nota de nuestros descuentos por cantidad (pesos mexicanos).
MinMaxPrice
19Mex$3,456.60
1024Mex$3,168.55
2549Mex$2,880.50
≥ 50Mex$2,592.45
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 1.283 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
