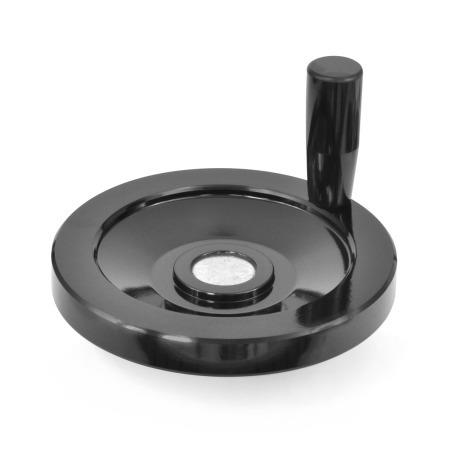

VPRA Volantes de disco sólidos Plástico, con o sin empuñadura giratoria

Tipo: A - Sin empuñadura

Hoja de la norma VPRA Imprimir esta página Ranuras WN 6885 / DIN 6885-1 Características del plástico

Descripción del producto

Los volantes de disco sólidos VPRA con empuñadura giratoria se distinguen por su diseño moderno. Son una opción excelente para aplicaciones de servicio ligero a mediano.

El volante sin empuñadura no tiene agujero de montaje en el borde del volante. La empuñadura se envía suelta; es necesario montarla.

Especificación

Cuerpo
Plástico, Fenólico (PF)

Temperatura de trabajo de hasta
300 °F (150 °C)
Negro

Buje del casquillo
Acero, zincado

Empuñaduras giratoria
Plástico, Fenólico (PF)

Negro, acabado brillante liso
Husillo roscado
Acero, zincado

RoHS

Accesorio

Arandelas avellanadas GN 184 (for Axial Fixing)

Bajo pedido

Otras modificaciones tales como pulgadas o medidas métricas especiales, ranuras, agujeros para tornillos prisioneros, etc.

VPRA Volantes de disco sólidos, de plastificado, con o sin empuñadura giratoria boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

A	Sin empuñadura
D	Con empuñadura giratoria

Número de pieza A - Sin empuñadura	Número de pieza D - Con empuñadura giratoria	d₁	d₂ Agujero piloto	b	d₃	d₄	d₅ Rosca	d₆	l₁	l₂ ≈	l₃ ≈	l₄	l₅	r	s


7101001	7102001	1.97	P 4	0.43	0.63	0.51	M 6	0.53	0.79	0.35	0.91	1.06	1.97	0.79	0.39
7101002	7102002	2.56	P 4	0.51	0.79	0.51	M 6	0.61	0.94	0.39	1.10	1.06	2.17	1.02	0.51
7101004	7102004	3.15	P 4	0.55	0.79	0.67	M 6	0.61	1.06	0.39	1.22	1.57	2.80	1.28	0.59
7101006	7102006	3.94	P 4	0.55	0.94	0.83	M 8	0.79	1.14	0.43	1.38	1.97	3.35	1.65	0.63
7101011	7102011	4.92	P 6	0.63	1.26	0.91	M 8	0.94	1.38	0.51	1.73	2.17	3.90	2.11	0.71
7101016	7102016	5.91	P 6	0.71	1.26	0.98	M 10	1.10	1.46	0.51	1.89	2.56	4.45	2.56	0.79
7101021	7102021	7.87	P 6	0.83	1.57	1.10	M 10	1.34	1.73	0.63	2.28	3.35	5.63	3.46	0.94
7101026	7102026	9.84	P 6	0.87	1.89	1.10	M 10	1.57	1.93	0.67	2.60	3.35	5.94	4.33	1.18
7101031	7102031	11.81	P 6	0.94	2.28	1.10	M 10	2.22	2.17	0.71	2.99	3.35	6.34	5.22	1.38

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂ Agujero piloto	b	d₃	d₄	d₅ Rosca	d₆	l₁	l₂ ≈	l₃ ≈	l₄	l₅	r	s

1.97	P 4	0.43	0.63	0.51	M 6	0.53	0.79	0.35	0.91	1.06	1.97	0.79	0.39
2.56	P 4	0.51	0.79	0.51	M 6	0.61	0.94	0.39	1.10	1.06	2.17	1.02	0.51
3.15	P 4	0.55	0.79	0.67	M 6	0.61	1.06	0.39	1.22	1.57	2.80	1.28	0.59
3.94	P 4	0.55	0.94	0.83	M 8	0.79	1.14	0.43	1.38	1.97	3.35	1.65	0.63
4.92	P 6	0.63	1.26	0.91	M 8	0.94	1.38	0.51	1.73	2.17	3.90	2.11	0.71
5.91	P 6	0.71	1.26	0.98	M 10	1.10	1.46	0.51	1.89	2.56	4.45	2.56	0.79
7.87	P 6	0.83	1.57	1.10	M 10	1.34	1.73	0.63	2.28	3.35	5.63	3.46	0.94
9.84	P 6	0.87	1.89	1.10	M 10	1.57	1.93	0.67	2.60	3.35	5.94	4.33	1.18
11.81	P 6	0.94	2.28	1.10	M 10	2.22	2.17	0.71	2.99	3.35	6.34	5.22	1.38

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$233.40

Disponibles 2 semanas

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$233.40
50	99	Mex$213.95
100	249	Mex$194.50
≥ 250		Mex$175.05

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.114 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Todos los precios están en pesos mexicanos. Impuestos no incluidos.
