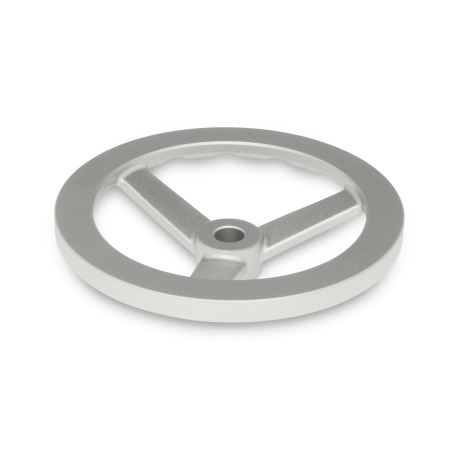

Volantes de tres radios GN 949

Código del orificio: B - Sin chavetero
Tipo: A - Sin empuñadura

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Hoja de la norma GN 949 Imprimir esta página Ranuras WN 6885 / DIN 6885-1 Tuerca de agujeros cruzados GN 110 Tolerancias fundamentales ISO Características del acero inoxidable

Descripción del producto

Los volantes de tres radios GN 949 están diseñados para aplicaciones en ambientes sanitarios y en la mayoría de ambientes libres de corrosión.

Las empuñaduras giratorias son de resina fenólica, material que, en general, ofrece una buena resistencia a los agentes químicos.

El volante sin empuñadura no tiene agujero de montaje en el borde del volante. La empuñadura se envía suelta; es necesario montarla.

Especificación

Cuerpo
Fundición de precisión de acero inoxidable AISI CF-8

Cubo mecanizado
Borde torneada
Acabado granallado mate

Manilla giratoria similar a GN 598.1
Plástico, resina fenólica (PF)

Negro, acabado brillante
Husillo
Acero inoxidable AISI 304

RoHS

Accesorio

Arandelas avellanadas GN 184.5 (Acero inoxidable, para fijación axial)

Bajo pedido

Otras modificaciones tales como pulgadas o medidas métricas especiales, ranuras, agujeros para tornillos prisioneros, etc.

Número de pieza A - Sin empuñadura	Número de pieza D - Con empuñadura giratoria	d₁	d₂ H8 Orificio	b	d₃	l₁	l₂ ≈	l₃ ≈	r	Ø Empuñadura	Núm. de radios


4BDF1/A	4BDF1/D	3.94	1/2 H8	0.28	0.79	0.59	1.08	1.77	1.73	0.71	3
4BDF2/A	4BDF2/D	4.92	1/2 H8	0.35	0.94	0.63	1.12	2.17	2.17	0.83	3
5BDF2/A	5BDF2/D	4.92	5/8 H8	0.35	0.94	0.63	1.12	2.17	2.17	0.83	3
5BDF3/A	5BDF3/D	5.51	5/8 H8	0.39	1.10	0.71	1.20	2.78	2.44	0.91	3
5BDF4/A	5BDF4/D	6.30	5/8 H8	0.43	1.22	0.79	1.40	2.78	2.80	0.91	3
949-200-B3/4-A	949-200-B3/4-D	7.87	3/4 H8	0.55	1.42	0.91	1.54	2.78	3.54	0.91	3
10MDF1/A	10MDF1/D	3.94	10 H8	0.28	0.79	0.59	1.08	1.77	1.73	0.71	3
12MDF1/A	12MDF1/D	3.94	12 H8	0.28	0.79	0.59	1.08	1.77	1.73	0.71	3
12MDF2/A	12MDF2/D	4.92	12 H8	0.35	0.94	0.63	1.12	2.17	2.17	0.83	3
14MDF2/A	14MDF2/D	4.92	14 H8	0.35	0.94	0.63	1.12	2.17	2.17	0.83	3
14MDF3/A	14MDF3/D	5.51	14 H8	0.39	1.10	0.71	1.20	2.78	2.44	0.91	3
16MDF3/A	16MDF3/D	5.51	16 H8	0.39	1.10	0.71	1.20	2.78	2.44	0.91	3
14MDF4/A	14MDF4/D	6.30	14 H8	0.43	1.22	0.79	1.40	2.78	2.80	0.91	3
16MDF4/A	16MDF4/D	6.30	16 H8	0.43	1.22	0.79	1.40	2.78	2.80	0.91	3
949-200-B18-A	949-200-B18-D	7.87	18 H8	0.55	1.42	0.91	1.54	2.78	3.54	0.91	3
949-200-B20-A	949-200-B20-D	7.87	20 H8	0.55	1.42	0.91	1.54	2.78	3.54	0.91	3

d₁	d₂ H8 Orificio	b	d₃	l₁	l₂ ≈	l₃ ≈	r	Ø Empuñadura	Núm. de radios

3.94	1/2	-	0.28	0.79	0.59	1.08	1.77	1.73	0.71	3
4.92	1/2	5/8	0.35	0.94	0.63	1.12	2.17	2.17	0.83	3
5.51	5/8	-	0.39	1.10	0.71	1.20	2.78	2.44	0.91	3
6.30	5/8	-	0.43	1.22	0.79	1.40	2.78	2.80	0.91	3
7.87	3/4	-	0.55	1.42	0.91	1.54	2.78	3.54	0.91	3

d₁	d₂ H8 Orificio	b	d₃	l₁	l₂ ≈	l₃ ≈	r	Ø Empuñadura	Núm. de radios

3.94	10	12	0.28	0.79	0.59	1.08	1.77	1.73	0.71	3
4.92	12	14	0.35	0.94	0.63	1.12	2.17	2.17	0.83	3
5.51	14	16	0.39	1.10	0.71	1.20	2.78	2.44	0.91	3
6.30	14	16	0.43	1.22	0.79	1.40	2.78	2.80	0.91	3
7.87	18	20	0.55	1.42	0.91	1.54	2.78	3.54	0.91	3

d₁ / s

d₂ H11

d₃
Rosca

Longitud l
Versión estándar

Longitud l
Volantes DIN 950 / GN 949
hasta Ø 250 mm

2.5

M 3

4.5

M 5

5.5

4.5

M 5

5.5

4.5

M 6

6.5

5.5

M 6

6.5

5.5

M 6

d₁ / s

d₂ H11

d₃
Rosca

Longitud l

1/4

3/32

6x32

0.188

5/16

1/8

10x32

0.2

3/8

1/8

10x32

0.2

1/2

5/32

1/4x20

0.25

9/16

5/32

1/4x20

0.25

5/8

3/16

1/4x20

0.312

11/16

3/16

1/4x20

0.312

3/4

3/16

1/4x20

0.312

13/16

1/4

1/4x20

0.375

1/4

5/16x18

0.375

1 1/16

1/4

5/16x18

0.375

1 1/18

1/4

5/16x18

0.375

1 1/14

1/4

5/16x18

0.375

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$1,170.00

Disponibles 2 semanas

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$1,170.00
50	99	Mex$1,072.50
100	249	Mex$975.00
≥ 250		Mex$877.50

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.440 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Todos los precios están en pesos mexicanos. Impuestos no incluidos.
