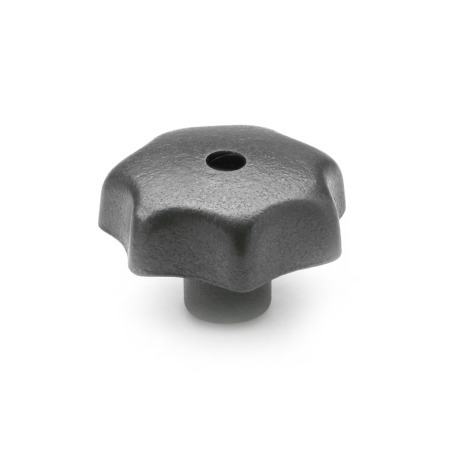

Perillas de estrella DIN 6336

Descripción del producto

Información

Las perillas de estrella de hierro fundido DIN 6336 son la solución ideal para las aplicaciones de sujeción de servicio pesado.

Especificación

Hierro fundidoGG
Desbarbado y pulido

RoHS

Bajo pedido

Orificios, roscas, orificios para tornillos prisioneros, orificios transversales para pasadores, birlos roscados perforados y puntas de birlos en pulgadas o medidas métricas especiales

Armar y cotizar.

Número de pieza D - Con orificio pasante roscado	Número de pieza E - Con orificio ciego roscado	Número de pieza B - Con orificio pasante liso, tol. H7	Número de pieza C - Con orificio ciego liso, tol. H7	d₁	d₂ Rosca Tipo D / Tipo E	d₃ +0.001 Orificio Tipo B / Tipo C	d₄	h₁	h₂ mín.	t₁ mín.	t₂


3TC77/D	3TC77/E			1.26	1/4 x 20	-	0.47	0.79	0.35	0.47	0.39
		1BC77/B	1BC77/C	1.26	-	B 1/4 +0.001	0.47	0.79	0.35	0.47	0.39
5TC78/D	5TC78/E			1.57	5/16 x 18	-	0.55	0.98	0.47	0.59	0.51
		2BC78/B	2BC78/C	1.57	-	B 5/16 +0.001	0.55	0.98	0.47	0.59	0.51
5TC79/D	5TC79/E			1.97	5/16 x 18	-	0.71	1.26	0.59	0.71	0.63
6TC79/D	6TC79/E			1.97	3/8 x 16	-	0.71	1.26	0.59	0.71	0.63
		2BC79/B	2BC79/C	1.97	-	B 5/16 +0.001	0.71	1.26	0.59	0.71	0.63
		3BC79/B	3BC79/C	1.97	-	B 3/8 +0.001	0.71	1.26	0.59	0.71	0.63
6TC80/D	6TC80/E			2.48	3/8 x 16	-	0.79	1.57	0.75	0.87	0.79
8TC80/D	8TC80/E			2.48	1/2 x 13	-	0.79	1.57	0.75	0.87	0.79
		3BC80/B	3BC80/C	2.48	-	B 3/8 +0.001	0.79	1.57	0.75	0.87	0.79
		4BC80/B	4BC80/C	2.48	-	B 1/2 +0.001	0.79	1.57	0.75	0.87	0.79
8TC81/D	8TC81/E			3.15	1/2 x 13	-	0.98	1.97	0.91	1.10	0.79
10TC81/D	10TC81/E			3.15	5/8 x 11	-	0.98	1.97	0.91	1.10	0.79
		4BC81/B	4BC81/C	3.15	-	B 1/2 +0.001	0.98	1.97	0.91	1.10	0.79
		5BC81/B	5BC81/C	3.15	-	B 5/8 +0.001	0.98	1.97	0.91	1.10	0.79
6NC77/D	6NC77/E			1.26	M 6	-	0.47	0.79	0.35	0.47	0.39
		6MC77/B	6MC77/C	1.26	-	B 6 +0.001	0.47	0.79	0.35	0.47	0.39
8NC78/D	8NC78/E			1.57	M 8	-	0.55	0.98	0.47	0.59	0.51
		8MC78/B	8MC78/C	1.57	-	B 8 +0.001	0.55	0.98	0.47	0.59	0.51
8NC79/D	8NC79/E			1.97	M 8	-	0.71	1.26	0.59	0.71	0.63
10NC79/D	10NC79/E			1.97	M 10	-	0.71	1.26	0.59	0.71	0.63
		8MC79/B	8MC79/C	1.97	-	B 8 +0.001	0.71	1.26	0.59	0.71	0.63
		10MC79/B	10MC79/C	1.97	-	B 10 +0.001	0.71	1.26	0.59	0.71	0.63
10NC80/D	10NC80/E			2.48	M 10	-	0.79	1.57	0.75	0.87	0.79
12NC80/D	12NC80/E			2.48	M 12	-	0.79	1.57	0.75	0.87	0.79
		10MC80/B	10MC80/C	2.48	-	B 10 +0.001	0.79	1.57	0.75	0.87	0.79
		12MC80/B	12MC80/C	2.48	-	B 12 +0.001	0.79	1.57	0.75	0.87	0.79
12NC81/D	12NC81/E			3.15	M 12	-	0.98	1.97	0.91	1.10	0.79
16NC81/D	16NC81/E			3.15	M 16	-	0.98	1.97	0.91	1.10	0.79
		12MC81/B	12MC81/C	3.15	-	B 12 +0.001	0.98	1.97	0.91	1.10	0.79
		16MC81/B	16MC81/C	3.15	-	B 16 +0.001	0.98	1.97	0.91	1.10	0.79

d₁	d₂ Rosca Tipo D / Tipo E	d₃ +0.001 Orificio Tipo B / Tipo C	d₄	h₁	h₂ mín.	t₁ mín.	t₂

1.26	1/4 x 20	-	B 1/4	-	0.47	0.79	0.35	0.47	0.39
1.57	5/16 x 18	-	B 5/16	-	0.55	0.98	0.47	0.59	0.51
1.97	5/16 x 18	3/8 x 16	B 5/16	B 3/8	0.71	1.26	0.59	0.71	0.63
2.48	3/8 x 16	1/2 x 13	B 3/8	B 1/2	0.79	1.57	0.75	0.87	0.79
3.15	1/2 x 13	5/8 x 11	B 1/2	B 5/8	0.98	1.97	0.91	1.10	0.79

d₁	d₂ Rosca Tipo D / Tipo E	d₃ +0.001 Orificio Tipo B / Tipo C	d₄	h₁	h₂ mín.	t₁ mín.	t₂

1.26	M 6	-	B 6	-	0.47	0.79	0.35	0.47	0.39
1.57	M 8	-	B 8	-	0.55	0.98	0.47	0.59	0.51
1.97	M 8	M 10	B 8	B 10	0.71	1.26	0.59	0.71	0.63
2.48	M 10	M 12	B 10	B 12	0.79	1.57	0.75	0.87	0.79
3.15	M 12	M 16	B 12	B 16	0.98	1.97	0.91	1.10	0.79

Configurador de producto 3D

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$189.00

In Stock: 15

En existencias

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$258.93
100	249	Mex$237.35
250	499	Mex$215.78
≥ 500		Mex$194.20

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.110 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
