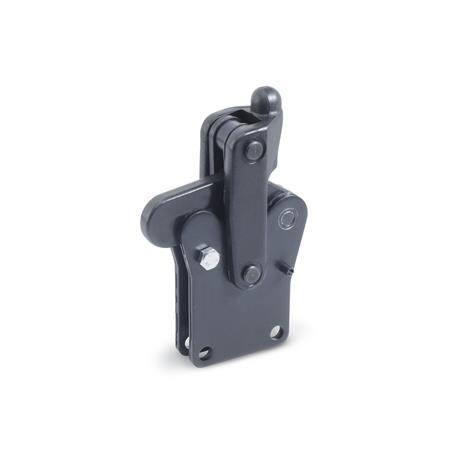

Módulos de palanca acodada GN 810.12

Descripción del producto

Información

Los módulos de palanca acodada GN 810.12 tienen las mismas propiedades y atributos que las abrazaderas de palanca de actuación vertical para servicio pesado 810.10 / GN 810.11. Los brazos de sujeción están forjados, el resto de piezas de chapa de acero se han reforzado, y los pernos de soporte y los remaches están endurecidos y rectificados.

Por lo tanto, estas abrazaderas verticales son adecuadas para aplicaciones en las que se producen fuerzas sustanciales y en donde se requiere de una larga vida útil.

En pruebas exhaustivas, la abrazadera ha soportado un funcionamiento sin problemas y bajo carga, incluso después de 1 millón de ciclos de apertura y cierre.

Estos módulos de palanca acodada permiten ajustar el tamaño y la posición de los brazos de la manija y de sujeción para adaptarse a la aplicación específica.

Especificación

Módulos de palanca
Acero

Forjada
Acabado ennegrecido

Piezas de chapa metálica
Acero cementado C10, acabado ennegrecido

Pernos de soporte y remaches
Acero, endurecido y rectificado

Todas las piezas móviles
Lubricadas con grasa especial

RoHS

Armar y cotizar.

Número de pieza C - Con base de montaje horizontal	Número de pieza G - Con base de montaje vertical	Tamaño	F_H Capacidad de retención	b₁	b₂	b₃	b₄	d	h₁	h₂	h₃	h₄	h₅


810.12-220-C	810.12-220-G	220	495 lbf (2200 N)	1.42	1.89	0.51	0.24	0.26	2.91	3.50	1.18	1.79	0.69
810.12-440-C	810.12-440-G	440	989 lbf (4400 N)	2.13	2.56	0.79	0.39	0.33	4.76	5.53	1.97	2.74	1.10
810.12-850-C	810.12-850-G	850	1911 lbf (8500 N)	2.95	2.95	0.94	0.47	0.41	6.22	7.09	2.64	3.46	1.38
810.12-1540-C	810.12-1540-G	1540	3462 lbf (15400 N)	3.54	3.94	1.34	0.63	0.49	7.60	8.74	3.01	4.17	1.57

Tamaño	l₁	l₂	l₃	m₁	m₂	m₃	m₄	r	s₁	s₂

220	2.26	0.94	1.14	0.79	1.26	0.31	0.31	1.97	0.14	0.24
440	3.37	1.26	1.67	1.18	1.77	0.47	0.39	2.87	0.20	0.39
850	4.53	1.50	2.05	2.17	2.17	0.39	0.39	3.90	0.24	0.47
1540	5.81	2.09	2.68	2.56	2.95	0.49	0.69	5.02	0.31	0.63

Tamaño	F_H Capacidad de retención	b₁	b₂	b₃	b₄	d	h₁	h₂	h₃	h₄	h₅

220	495 lbf (2200 N)	1.42	1.89	0.51	0.24	0.26	2.91	3.50	1.18	1.79	0.69
440	989 lbf (4400 N)	2.13	2.56	0.79	0.39	0.33	4.76	5.53	1.97	2.74	1.10
850	1911 lbf (8500 N)	2.95	2.95	0.94	0.47	0.41	6.22	7.09	2.64	3.46	1.38
1540	3462 lbf (15400 N)	3.54	3.94	1.34	0.63	0.49	7.60	8.74	3.01	4.17	1.57

Tamaño	l₁	l₂	l₃	m₁	m₂	m₃	m₄	r	s₁	s₂

220	2.26	0.94	1.14	0.79	1.26	0.31	0.31	1.97	0.14	0.24
440	3.37	1.26	1.67	1.18	1.77	0.47	0.39	2.87	0.20	0.39
850	4.53	1.50	2.05	2.17	2.17	0.39	0.39	3.90	0.24	0.47
1540	5.81	2.09	2.68	2.56	2.95	0.49	0.69	5.02	0.31	0.63

Configurador de producto 3D

Tamaño

220

440

850

1540

Tipo

C - Con base de montaje horizontal

G - Con base de montaje vertical

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$2,014.20

Favor de llamar para confirmar tiempo de entrega

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$2,014.20
50	99	Mex$1,846.35
100	249	Mex$1,678.50
≥ 250		Mex$1,510.65
