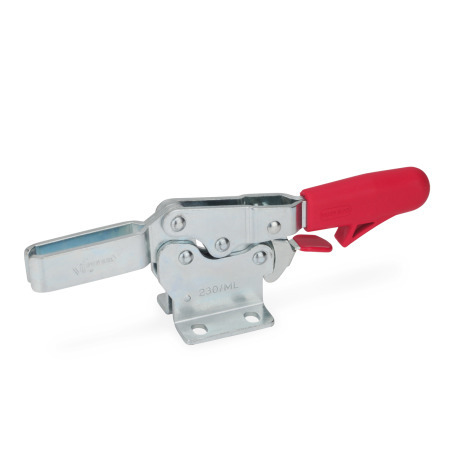

Abrazaderas de palanca de actuación horizontal GN 820.3

Descripción del producto

Información

Las abrazaderas de palanca de actuación horizontal GN 820.3 tienen una función de seguridad en la que, durante el cierre, un pestillo de gancho de seguridad accionado por un muelle asegura la conexión de bloqueo. Evita el desbloqueo involuntario de la abrazadera debido a vibraciones o algún intento accidental de aflojar o abrir la abrazadera. Para abrir y liberar la abrazadera, jale la agarradera digital para desenganchar el mecanismo de cierre del pestillo de gancho de seguridad (operación con una sola mano).

Funcionan de acuerdo con el principio de conmutación: la manija y la barra de sujeción se mueven en dirección opuesta. Requieren menos espacio para la acción de sujeción.

Las abrazaderas de palanca de actuación horizontal en la versión de barra en U con dos arandelas bridadas (tipo ML) pueden albergar un tornillo de sujeción específico para la aplicación. También se incluye un montaje de husillo con punta de caucho de neopreno para el tipo MLC.

La versión tipo OL se puede usar si se suelda el broche, que después puede alojar un componente sujetador para alguna aplicación específica.

Especificación

Abrazadera de palanca
Acero cementado C10

Zincado, pasivado azul
Pernos de soporte templados
Remaches de soporte cementado (para tamaños 355 y superior)

Todas las piezas móviles están lubricadas con grasa especial.

Empuñadura
Plástico rojo de alta calidad, resistente a aceites

Montaje de husillo GN 708.1,
tipo A

Acero zincado, acabado pasivado azul
Punta de goma 85 Shore A

RoHS

Armar y cotizar.

Número de pieza	Tamaño	F_H Capacidad de retención	a ≈	b₁	b₂	b₃	d₁	d₂	h₁ ≈	h₂	h₃	h₄	h₅ máx.

820.3-75-ML	75	202 lbf (900 N)	0.79	1.10	1.02	0.21	M 5	0.18	1.46	0.79	0.43	-	-
820.3-75-MLC	75	202 lbf (900 N)	0.79	1.10	1.02	0.21	M 5	0.18	1.46	0.79	0.43	0.75	0.20
820.3-75-OL	75	202 lbf (900 N)	-	1.10	1.02	-	M 5	0.18	1.46	0.79	0.43	-	-
820.3-130-ML	130	225 lbf (1000 N)	1.26	1.42	1.57	0.25	M 6	0.22	2.01	1.20	0.63	-	-
820.3-130-MLC	130	225 lbf (1000 N)	1.26	1.42	1.57	0.25	M 6	0.22	2.01	1.20	0.63	1.00	0.55
820.3-130-OL	130	225 lbf (1000 N)	-	1.42	1.57	-	M 6	0.22	2.01	1.20	0.63	-	-
820.3-230-ML	230	382 lbf (1700 N)	1.46	1.73	1.73	0.33	M 8	0.26	2.42	1.44	0.71	-	-
820.3-230-MLC	230	382 lbf (1700 N)	1.46	1.73	1.73	0.33	M 8	0.26	2.42	1.44	0.71	1.18	0.49
820.3-230-OL	230	382 lbf (1700 N)	-	1.73	1.73	-	M 8	0.26	2.42	1.44	0.71	-	-
820.3-355-ML	355	405 lbf (1800 N)	2.28	2.36	2.28	0.41	M 10	0.34	3.27	1.97	0.87	-	-
820.3-355-MLC	355	405 lbf (1800 N)	2.28	2.36	2.28	0.41	M 10	0.34	3.27	1.97	0.87	1.46	0.85
820.3-355-OL	355	405 lbf (1800 N)	-	2.36	2.28	-	M 10	0.34	3.27	1.97	0.87	-	-
820.3-455-ML	455	719 lbf (3200 N)	2.56	2.76	2.56	0.49	M 12	0.34	3.90	2.36	1.02	-	-
820.3-455-MLC	455	719 lbf (3200 N)	2.56	2.76	2.56	0.49	M 12	0.34	3.90	2.36	1.02	1.69	1.08
820.3-455-OL	455	719 lbf (3200 N)	-	2.76	2.56	-	M 12	0.34	3.90	2.36	1.02	-	-

Tamaño	l₁ ≈	l₂ ≈	l₃ ≈	l₄ máx.	l₅	m₁	m₂	m₃	r	s₁	s₂	w Intervalo ajustable

75	4.65	2.64	1.57	-	-	0.53	0.63	0.75	1.67	0.08	-	-
75	4.65	2.64	1.57	-	1.77	0.53	0.63	0.75	1.67	0.08	-	0.59
75	4.65	2.64	-	1.95	-	0.53	0.63	0.75	1.67	0.08	0.16	-
130	6.77	3.64	2.13	-	-	1.02	0.88	1.12	2.46	0.10	-	-
130	6.77	3.64	2.13	-	2.17	1.02	0.88	1.12	2.46	0.10	-	0.69
130	6.77	3.64	-	2.56	-	1.02	0.88	1.12	2.46	0.10	0.20	-
230	7.72	4.29	2.54	-	-	1.02	1.02	1.24	2.81	0.12	-	-
230	7.72	4.29	2.54	-	2.68	1.02	1.02	1.24	2.81	0.12	-	0.79
230	7.72	4.29	-	3.11	-	1.02	1.02	1.24	2.81	0.12	0.24	-
355	10.63	6.30	3.88	-	-	1.61	1.53	1.69	4.29	0.14	-	-
355	10.63	6.30	3.88	-	3.03	1.61	1.53	1.69	4.29	0.14	-	0.75
355	10.63	6.30	-	4.57	-	1.61	1.53	1.69	4.29	0.14	0.28	-
455	12.01	7.24	4.57	-	-	1.63	1.57	1.69	4.96	0.16	-	-
455	12.01	7.24	4.57	-	3.94	1.63	1.57	1.69	4.96	0.16	-	1.30
455	12.01	7.24	-	5.35	-	1.63	1.57	1.69	4.96	0.16	0.39	-

Tamaño	F_H Capacidad de retención	a ≈	b₁	b₂	b₃	d₁	d₂	h₁ ≈	h₂	h₃	h₄	h₅ máx.

75	202 lbf (900 N)	0.79	1.10	1.02	0.21	M 5	0.18	1.46	0.79	0.43	0.75	0.20
130	225 lbf (1000 N)	1.26	1.42	1.57	0.25	M 6	0.22	2.01	1.20	0.63	1.00	0.55
230	382 lbf (1700 N)	1.46	1.73	1.73	0.33	M 8	0.26	2.42	1.44	0.71	1.18	0.49
355	405 lbf (1800 N)	2.28	2.36	2.28	0.41	M 10	0.34	3.27	1.97	0.87	1.46	0.85
455	719 lbf (3200 N)	2.56	2.76	2.56	0.49	M 12	0.34	3.90	2.36	1.02	1.69	1.08

Tamaño	l₁ ≈	l₂ ≈	l₃ ≈	l₄ máx.	l₅	m₁	m₂	m₃	r	s₁	s₂	w Intervalo ajustable

75	4.65	2.64	1.57	1.95	1.77	0.53	0.63	0.75	1.67	0.08	0.16	0.59
130	6.77	3.64	2.13	2.56	2.17	1.02	0.88	1.12	2.46	0.10	0.20	0.69
230	7.72	4.29	2.54	3.11	2.68	1.02	1.02	1.24	2.81	0.12	0.24	0.79
355	10.63	6.30	3.88	4.57	3.03	1.61	1.53	1.69	4.29	0.14	0.28	0.75
455	12.01	7.24	4.57	5.35	3.94	1.63	1.57	1.69	4.96	0.16	0.39	1.30

Configurador de producto 3D

Tipo

ML - Versión de barra en U, con dos arandelas bridadas

MLC - Versión de barra en U, con dos arandelas bridadas y montaje de husillo GN 708.1

OL - Versión en barra sólida, con broche soldable

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$517.80

In Stock: 5

En existencias

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$709.39
50	99	Mex$650.27
100	249	Mex$591.16
≥ 250		Mex$532.04

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.209 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Todos los precios están en pesos mexicanos. Impuestos no incluidos.

Datos de CAD

Otros formatos de datos

Acerca las descargas de datos de CAD

Guardar como favorito.

GN 820.3 Abrazaderas de palanca de actuación horizontal Acero, con gancho de seguridad, con base de montaje horizontal
