Palancas de sujeción neumáticas de servicio pesado GN 962

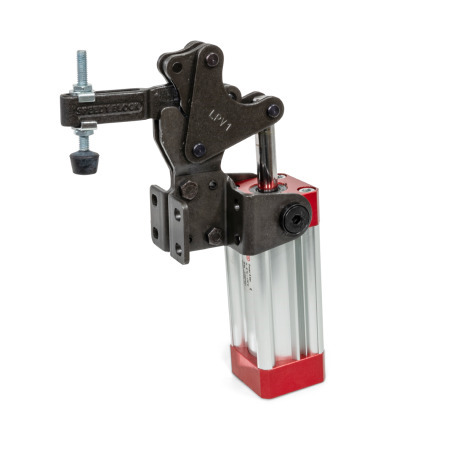

GN 962 Palancas de sujeción neumáticas de servicio pesado de acero, con base de montaje vertical, con pistón magnético Tipo: CPV - Brazo de sujeción con agujero ranurado, con dos arandelas bridadas y conjunto de husillos GN 708.1

Tipo: CPV - Brazo de sujeción con agujero ranurado, con dos arandelas bridadas y conjunto de husillos GN 708.1

Hoja de la norma GN 962 Imprimir esta página Lista de abrazaderas neumáticas Instrucciones de uso GN 962

Descripción del producto

Las palancas de sujeción neumáticas de servicio pesado GN 962 están equipadas con cuerpo reforzado, y los pernos y casquillos de cojinete están endurecidos y rectificados. Esto las hace adecuadas para aplicaciones en las que tengan lugar fuerzas considerables y cuando se requiera una vida útil larga.

Para asegurar un tiempo de servicio prolongado de las piezas mecánicas y del cilindro neumático, la presión de operación no debe ser superior a 6 bar. Además, se debe montar una unidad de control de aire comprimido en la línea de entrada de aire.

Las palancas de sujeción neumáticas de servicio pesado GN 962 están equipadas con un pistón magnético como estándar. Esto hace que la detección de la posición de extremo sea posible en conexión con los sensores GN 3380.

Especificación

Abrazadera de palanca
Acero, tratada con fosfato

Pernos / casquillos de cojinete
Acero, endurecido y rectificado

Cilindro de aire de doble acción,
con amortiguamiento ajustable de la posición de extremo
Presión máxima 6 bar

Montaje de husillo GN 708.1,
tipo A
- Acero zincado, acabado pasivado azul
- Punta de goma 85 Shore A

Todas las piezas móviles están lubricadas con grasa especial

RoHS

Accesorio

Sensor GN 3380

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza	Tamaño Tipo APV Tipo CPV	Tipo EPV	F_H Capacidad de sujeción	F_S Fuerza de sujeción a 6 bar ≈	a ≈	b₁ ≈	b₂	b₃	b₄	d₁	d₂	d₃ Rosca	d₄	Ø interno tubo de conexión

962-220-APV-M	220	495 lbf (2200 N)	196 lbf (870 N)	1.38	2.44	1.89	1.42	0.25	M 6	0.26	G 1/8	-	0.16	1.51
962-220-CPV-M	220	495 lbf (2200 N)	196 lbf (870 N)	1.38	2.44	1.89	1.42	0.25	M 6	0.26	G 1/8	-	0.16	1.51
962-440-APV-M	440	989 lbf (4400 N)	274 lbf (1220 N)	1.38	2.91	2.56	2.13	0.41	M 10	0.33	G 1/4	-	0.24	2.13
962-440-CPV-M	440	989 lbf (4400 N)	274 lbf (1220 N)	1.38	2.91	2.56	2.13	0.41	M 10	0.33	G 1/4	-	0.24	2.13
962-850-EPV-M	850	1911 lbf (8500 N)	513 lbf (2280 N)	-	3.44	2.95	2.95	-	M 12	0.41	G 1/4	0.49	0.31	2.78

Tamaño Tipo APV Tipo CPV	Tipo EPV	h₁ ≈	h₂	h₃	h₄ ≈	h₅	l₁ ≈	l₂ ≈	l₃ ≈	l₄	m₁	m₂	m₃	r	s₁	s₂

220	8.70	3.03	0.65	1.02	2.37	6.34	2.01	-	2.56	1.18	1.34	0.79	3.78	0.14	-	1.06
220	8.70	3.03	0.65	1.02	2.37	6.34	2.01	-	2.56	1.18	1.34	0.79	3.78	0.14	-	1.06
440	11.30	4.17	0.94	1.50	3.07	7.68	2.36	-	3.03	1.67	1.83	1.18	4.92	0.20	-	0.71
440	11.30	4.17	0.94	1.50	3.07	7.68	2.36	-	3.03	1.67	1.83	1.18	4.92	0.20	-	0.71
850	13.98	5.51	1.22	-	-	9.02	-	2.68	-	2.05	2.20	2.17	5.94	0.24	0.47	-

Tamaño Tipo APV Tipo CPV	Tipo EPV	F_H Capacidad de sujeción	F_S Fuerza de sujeción a 6 bar ≈	a ≈	b₁ ≈	b₂	b₃	b₄	d₁	d₂	d₃ Rosca	d₄	Ø interno tubo de conexión	e ≈

220	-	495 lbf (2200 N)	196 lbf (870 N)	1.38	2.44	1.89	1.42	0.25	M 6	0.26	G 1/8	-	0.16	1.51
440	-	989 lbf (4400 N)	274 lbf (1220 N)	1.38	2.91	2.56	2.13	0.41	M 10	0.33	G 1/4	-	0.24	2.13
-	850	1911 lbf (8500 N)	513 lbf (2280 N)	-	3.44	2.95	2.95	-	M 12	0.41	G 1/4	0.49	0.31	2.78

Tamaño Tipo APV Tipo CPV	Tipo EPV	h₁ ≈	h₂	h₃	h₄ ≈	h₅	l₁ ≈	l₂ ≈	l₃ ≈	l₄	m₁	m₂	m₃	r	s₁	s₂	w Intervalo ajustable

220	-	8.70	3.03	0.65	1.02	2.37	6.34	2.01	-	2.56	1.18	1.34	0.79	3.78	0.14	-	1.06
440	-	11.30	4.17	0.94	1.50	3.07	7.68	2.36	-	3.03	1.67	1.83	1.18	4.92	0.20	-	0.71
-	850	13.98	5.51	1.22	-	-	9.02	-	2.68	-	2.05	2.20	2.17	5.94	0.24	0.47	-

Número de pieza

Total (sin IVA)

Mex$10,953.00

Disponibles 2 semanas

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	4	Mex$15,005.61
5	9	Mex$13,755.14
10	24	Mex$12,504.68
≥ 25		Mex$11,254.21

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 2.187 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Todos los precios están en pesos mexicanos. Impuestos no incluidos.

Datos de CAD
