Pasadores de bloqueo de bolas GN 113.30

Descripción del producto

Información

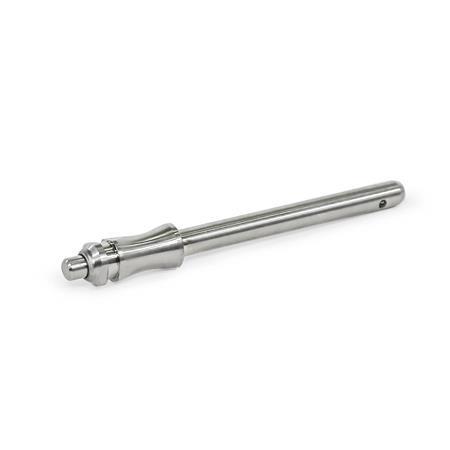

Los pasadores de bloqueo de bolas GN 113.30 se usan para una rápida fijación, unión y bloqueo de varios componentes y piezas de trabajo. Una aplicación típica son los pasadores de posicionamiento, que han de quitarse y volverse a colocar con frecuencia.

Al presionar el pulsador con muelle, se liberan las dos bolas y al soltarlo vuelven a su posición inicial.

Debido al material seleccionado, los pasadores de fijación con bola GN 113.30 son adecuados para el uso en entornos altamente corrosivos. El material de titanio también resulta en una reducción de peso del 40 % en comparación con una pieza similar de acero o acero inoxidable.

La versión de titanio se utiliza en construcción ligera, aplicaciones marítimas y producción de productos químicos.

El anexo técnico contiene las capacidades de carga relativas a la resistencia a cizalladura por ambos lados (resistencia a la rotura).

Especificación

Émbolo
Titanio

Bolas
Cerámica

Empuñadura (tipo L/T)
Plástico
Tecnopolímero (Poliamida PA)

Negro
Resistente a temperaturas
de hasta 176°F (80 °C)

Muelle
Aleación resistente a la corrosión 2.4610

Resistentes a temperaturas
de hasta 752 °F (400 °C)

RoHS

Accesorio

Cables de retención GN 111.8 (with Mounting Tabs)
Cables de retención GN 111.8 (with 2 Key Rings or 1 Key Ring and 1 Mounting Tab)
Cables de retención GN 111.8

Bajo pedido

Con perilla redonda

Armar y cotizar.

Número de pieza	d₁ -0.002 / -0.003	l₁ +0.024	d₂	d₃	d₄	d₅	d₆	l₂ ±0.04	l₃ +0.008	l₄	l₅	l₆	m	Agujero de colocación +0.004

113.30-6-10-M	0.236 -0.002 / -0.003	0.394 +0.024	0.28	0.39	-	-	-	0.28 ±0.04	0.866 +0.008	-	-	-	-	0.236 +0.004
113.30-6-20-M	0.236 -0.002 / -0.003	0.787 +0.024	0.28	0.39	-	-	-	0.28 ±0.04	0.866 +0.008	-	-	-	-	0.236 +0.004
113.30-6-30-M	0.236 -0.002 / -0.003	1.181 +0.024	0.28	0.39	-	-	-	0.28 ±0.04	0.866 +0.008	-	-	-	-	0.236 +0.004
113.30-6-40-M	0.236 -0.002 / -0.003	1.575 +0.024	0.28	0.39	-	-	-	0.28 ±0.04	0.866 +0.008	-	-	-	-	0.236 +0.004
113.30-6-50-M	0.236 -0.002 / -0.003	1.969 +0.024	0.28	0.39	-	-	-	0.28 ±0.04	0.866 +0.008	-	-	-	-	0.236 +0.004
113.30-8-20-M	0.315 -0.002 / -0.003	0.787 +0.024	0.37	0.55	-	-	-	0.32 ±0.04	1.063 +0.008	-	-	-	-	0.315 +0.004
113.30-8-30-M	0.315 -0.002 / -0.003	1.181 +0.024	0.37	0.55	-	-	-	0.32 ±0.04	1.063 +0.008	-	-	-	-	0.315 +0.004
113.30-8-40-M	0.315 -0.002 / -0.003	1.575 +0.024	0.37	0.55	-	-	-	0.32 ±0.04	1.063 +0.008	-	-	-	-	0.315 +0.004
113.30-8-50-M	0.315 -0.002 / -0.003	1.969 +0.024	0.37	0.55	-	-	-	0.32 ±0.04	1.063 +0.008	-	-	-	-	0.315 +0.004
113.30-10-20-M	0.394 -0.002 / -0.003	0.787 +0.024	0.47	0.55	-	-	-	0.38 ±0.04	1.063 +0.008	-	-	-	-	0.394 +0.004
113.30-10-30-M	0.394 -0.002 / -0.003	1.181 +0.024	0.47	0.55	-	-	-	0.38 ±0.04	1.063 +0.008	-	-	-	-	0.394 +0.004
113.30-10-40-M	0.394 -0.002 / -0.003	1.575 +0.024	0.47	0.55	-	-	-	0.38 ±0.04	1.063 +0.008	-	-	-	-	0.394 +0.004
113.30-10-50-M	0.394 -0.002 / -0.003	1.969 +0.024	0.47	0.55	-	-	-	0.38 ±0.04	1.063 +0.008	-	-	-	-	0.394 +0.004
113.30-10-60-M	0.394 -0.002 / -0.003	2.362 +0.024	0.47	0.55	-	-	-	0.38 ±0.04	1.063 +0.008	-	-	-	-	0.394 +0.004

Número de pieza	d₁ -0.002 / -0.003	l₁ +0.024	d₂	d₃	d₄	d₅	d₆	l₂ ±0.04	l₃ +0.008	l₄	l₅	l₆	m	Agujero de colocación +0.004

113.30-6-10-L	0.236 -0.002 / -0.003	0.394 +0.024	0.28	-	0.69	0.53	-	0.28 ±0.04	-	1.04	1.30	-	-	0.236 +0.004
113.30-6-20-L	0.236 -0.002 / -0.003	0.787 +0.024	0.28	-	0.69	0.53	-	0.28 ±0.04	-	1.04	1.30	-	-	0.236 +0.004
113.30-6-30-L	0.236 -0.002 / -0.003	1.181 +0.024	0.28	-	0.69	0.53	-	0.28 ±0.04	-	1.04	1.30	-	-	0.236 +0.004
113.30-6-40-L	0.236 -0.002 / -0.003	1.575 +0.024	0.28	-	0.69	0.53	-	0.28 ±0.04	-	1.04	1.30	-	-	0.236 +0.004
113.30-6-50-L	0.236 -0.002 / -0.003	1.969 +0.024	0.28	-	0.69	0.53	-	0.28 ±0.04	-	1.04	1.30	-	-	0.236 +0.004
113.30-8-20-L	0.315 -0.002 / -0.003	0.787 +0.024	0.37	-	0.91	0.71	-	0.32 ±0.04	-	1.34	1.71	-	-	0.315 +0.004
113.30-8-30-L	0.315 -0.002 / -0.003	1.181 +0.024	0.37	-	0.91	0.71	-	0.32 ±0.04	-	1.34	1.71	-	-	0.315 +0.004
113.30-8-40-L	0.315 -0.002 / -0.003	1.575 +0.024	0.37	-	0.91	0.71	-	0.32 ±0.04	-	1.34	1.71	-	-	0.315 +0.004
113.30-8-50-L	0.315 -0.002 / -0.003	1.969 +0.024	0.37	-	0.91	0.71	-	0.32 ±0.04	-	1.34	1.71	-	-	0.315 +0.004
113.30-10-20-L	0.394 -0.002 / -0.003	0.787 +0.024	0.47	-	0.91	0.71	-	0.38 ±0.04	-	1.34	1.71	-	-	0.394 +0.004
113.30-10-30-L	0.394 -0.002 / -0.003	1.181 +0.024	0.47	-	0.91	0.71	-	0.38 ±0.04	-	1.34	1.71	-	-	0.394 +0.004
113.30-10-40-L	0.394 -0.002 / -0.003	1.575 +0.024	0.47	-	0.91	0.71	-	0.38 ±0.04	-	1.34	1.71	-	-	0.394 +0.004
113.30-10-50-L	0.394 -0.002 / -0.003	1.969 +0.024	0.47	-	0.91	0.71	-	0.38 ±0.04	-	1.34	1.71	-	-	0.394 +0.004
113.30-10-60-L	0.394 -0.002 / -0.003	2.362 +0.024	0.47	-	0.91	0.71	-	0.38 ±0.04	-	1.34	1.71	-	-	0.394 +0.004

Número de pieza	d₁ -0.002 / -0.003	l₁ +0.024	d₂	d₃	d₄	d₅	d₆	l₂ ±0.04	l₃ +0.008	l₄	l₅	l₆	m	Agujero de colocación +0.004

113.30-6-10-T	0.236 -0.002 / -0.003	0.394 +0.024	0.28	-	-	0.53	1.57	0.28 ±0.04	-	-	-	0.98	0.61	0.236 +0.004
113.30-6-20-T	0.236 -0.002 / -0.003	0.787 +0.024	0.28	-	-	0.53	1.57	0.28 ±0.04	-	-	-	0.98	0.61	0.236 +0.004
113.30-6-30-T	0.236 -0.002 / -0.003	1.181 +0.024	0.28	-	-	0.53	1.57	0.28 ±0.04	-	-	-	0.98	0.61	0.236 +0.004
113.30-6-40-T	0.236 -0.002 / -0.003	1.575 +0.024	0.28	-	-	0.53	1.57	0.28 ±0.04	-	-	-	0.98	0.61	0.236 +0.004
113.30-6-50-T	0.236 -0.002 / -0.003	1.969 +0.024	0.28	-	-	0.53	1.57	0.28 ±0.04	-	-	-	0.98	0.61	0.236 +0.004
113.30-8-20-T	0.315 -0.002 / -0.003	0.787 +0.024	0.37	-	-	0.71	1.89	0.32 ±0.04	-	-	-	1.22	0.81	0.315 +0.004
113.30-8-30-T	0.315 -0.002 / -0.003	1.181 +0.024	0.37	-	-	0.71	1.89	0.32 ±0.04	-	-	-	1.22	0.81	0.315 +0.004
113.30-8-40-T	0.315 -0.002 / -0.003	1.575 +0.024	0.37	-	-	0.71	1.89	0.32 ±0.04	-	-	-	1.22	0.81	0.315 +0.004
113.30-8-50-T	0.315 -0.002 / -0.003	1.969 +0.024	0.37	-	-	0.71	1.89	0.32 ±0.04	-	-	-	1.22	0.81	0.315 +0.004
113.30-10-20-T	0.394 -0.002 / -0.003	0.787 +0.024	0.47	-	-	0.71	1.89	0.38 ±0.04	-	-	-	1.22	0.81	0.394 +0.004
113.30-10-30-T	0.394 -0.002 / -0.003	1.181 +0.024	0.47	-	-	0.71	1.89	0.38 ±0.04	-	-	-	1.22	0.81	0.394 +0.004
113.30-10-40-T	0.394 -0.002 / -0.003	1.575 +0.024	0.47	-	-	0.71	1.89	0.38 ±0.04	-	-	-	1.22	0.81	0.394 +0.004
113.30-10-50-T	0.394 -0.002 / -0.003	1.969 +0.024	0.47	-	-	0.71	1.89	0.38 ±0.04	-	-	-	1.22	0.81	0.394 +0.004
113.30-10-60-T	0.394 -0.002 / -0.003	2.362 +0.024	0.47	-	-	0.71	1.89	0.38 ±0.04	-	-	-	1.22	0.81	0.394 +0.004

d₁ -0.002 / -0.003	l₁ +0.024	d₂	d₃	d₄	d₅	d₆	l₂ ±0.04	l₃ +0.008	l₄	l₅	l₆	m	Agujero de colocación +0.004

0.236	0.394	0.787	1.181	1.575	1.969	0.28	0.39	0.69	0.53	1.57	0.28	0.866	1.04	1.30	0.98	0.61	0.236
0.315	0.787	1.181	1.575	1.969	-	0.37	0.55	0.91	0.71	1.89	0.32	1.063	1.34	1.71	1.22	0.81	0.315
0.394	0.787	1.181	1.575	1.969	2.362	0.47	0.55	0.91	0.71	1.89	0.38	1.063	1.34	1.71	1.22	0.81	0.394

Configurador de producto 3D

Capacidad de carga de los pasadores de fijación con bola

Información
Las capacidades de carga especificadas en la tabla para la resistencia de cizalladura doble (resistencia a la ruptura) se han calculado o definido de manera teórica con base en la DIN 50141.

La sección transversal S del perno amenazado se consideró en dos planos de cizalladura antes de la ruptura, según el esquema que se muestra al costado.

Los detalles sobre la capacidad de carga no son vinculantes y no representan ninguna responsabilidad. En general, no constituyen una garantía de calidad. El usuario debe determinar caso por caso si un producto es adecuado para la aplicación. Las influencias ambientales pueden afectar los valores especificados.

En el diseño deberá tomarse en cuenta el factor de seguridad adecuado.

Capacidad de carga F ≈ resistencia de cizalladura de conformidad con DIN 50141 (resistencia a la ruptura)

Mostrar / ocultar columnas

d₁	GN 113.30

6	5171 lbf (23 kN)
8	9667 lbf (43 kN)
10	15512 lbf (69 kN)

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$3,196.80

Favor de llamar para confirmar tiempo de entrega

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	9	Mex$4,379.62
10	24	Mex$4,014.65
25	49	Mex$3,649.68
≥ 50		Mex$3,284.71

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.014 lbs
