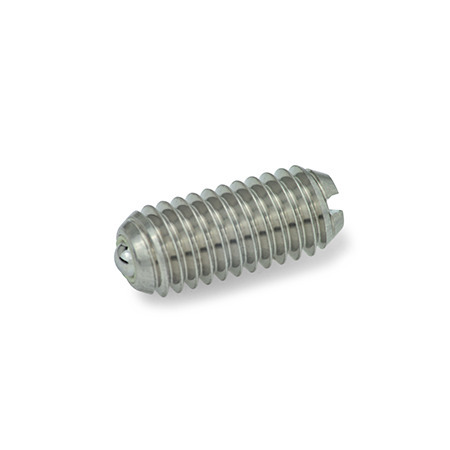

Posicionadores de bola GN 615.8

Foto

Tipo: KN - Acero inoxidable, carga de muelle estándar

GN 615.8 Posicionadores de bola de acero inoxidable, con cojinete de fricción, con ranura Tipo: KSN - Acero inoxidable, carga de muelle alta

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Descripción del producto

Información

Los posicionadores de bola GN 615.8 se usan como dispositivos de posicionamiento, pasadores de enclave, pasadores de presión y expulsores. Un ejemplo típico es en las aplicaciones de empuje y liberación.

Los posicionadores de bola montados en diversas palancas de control también son la solución perfecta para aplicaciones de mecanismo de indexado.

La bola está montada en un cartucho de plástico a fin de que se mueva libremente, lo que permite que ruede y, por lo tanto, generalmente optimiza las características de bloqueo. Sobre todo, esto reduce el desgaste en la contrapieza.

Una característica adicional de estos posicionadores es que el cojinete de fricción plástico actúa como un aislador eléctrico.

Especificación

Alojamiento
Acero inoxidable AISI 303

Bola
Acero inoxidable AISI 420C Endurecido

Muelle
Acero inoxidable AISI 631

Cojinete de fricción
Plástico
Resistente a temperaturas de hasta
194 °F (90 °C)

Identificación del tipo KSN:
Alojamiento con 2 marcas longitudinales

RoHS

Armar y cotizar.

Número de pieza	d₁	d₂	Longitud l	w Compresión	Carga de muelle ≈ Estándar (Tipo KN) Inicial	Final	Carga de muelle ≈ Alta (Tipo KSN) Inicial	Final

615.8-M5-KN	M 5	0.08	0.47	0.02	1.08 lbf (4.8 N)	1.53 lbf (6.8 N)	2.25 lbf (10 N)	3.15 lbf (14 N)
615.8-M6-KN	M 6	0.10	0.55	0.03	1.42 lbf (6.3 N)	2.25 lbf (10 N)	2.47 lbf (11 N)	3.60 lbf (16 N)
615.8-M8-KN	M 8	0.14	0.63	0.04	3.60 lbf (16 N)	5.40 lbf (24 N)	5.17 lbf (23 N)	8.99 lbf (40 N)
615.8-M10-KN	M 10	0.18	0.75	0.06	4.23 lbf (18.8 N)	7.13 lbf (31.7 N)	6.29 lbf (28 N)	12.21 lbf (54.3 N)
615.8-M12-KN	M 12	0.26	0.87	0.09	5.85 lbf (26 N)	11.02 lbf (49 N)	8.88 lbf (39.5 N)	17.38 lbf (77.3 N)
615.8-M16-KN	M 16	0.33	0.94	0.12	8.54 lbf (38 N)	15.29 lbf (68 N)	11.24 lbf (50 N)	19.94 lbf (88.7 N)

Número de pieza	d₁	d₂	Longitud l	w Compresión	Carga de muelle ≈ Estándar (Tipo KN) Inicial	Final	Carga de muelle ≈ Alta (Tipo KSN) Inicial	Final

615.8-M5-KSN	M 5	0.08	0.47	0.02	1.08 lbf (4.8 N)	1.53 lbf (6.8 N)	2.25 lbf (10 N)	3.15 lbf (14 N)
615.8-M6-KSN	M 6	0.10	0.55	0.03	1.42 lbf (6.3 N)	2.25 lbf (10 N)	2.47 lbf (11 N)	3.60 lbf (16 N)
615.8-M8-KSN	M 8	0.14	0.63	0.04	3.60 lbf (16 N)	5.40 lbf (24 N)	5.17 lbf (23 N)	8.99 lbf (40 N)
615.8-M10-KSN	M 10	0.18	0.75	0.06	4.23 lbf (18.8 N)	7.13 lbf (31.7 N)	6.29 lbf (28 N)	12.21 lbf (54.3 N)
615.8-M12-KSN	M 12	0.26	0.87	0.09	5.85 lbf (26 N)	11.02 lbf (49 N)	8.88 lbf (39.5 N)	17.38 lbf (77.3 N)
615.8-M16-KSN	M 16	0.33	0.94	0.12	8.54 lbf (38 N)	15.29 lbf (68 N)	11.24 lbf (50 N)	19.94 lbf (88.7 N)

d₁	d₂	Longitud l	w Compresión	Carga de muelle ≈ Estándar (Tipo KN) Inicial	Final	Carga de muelle ≈ Alta (Tipo KSN) Inicial	Final

M 5	0.08	0.47	0.02	1.08 lbf (4.8 N)	1.53 lbf (6.8 N)	2.25 lbf (10 N)	3.15 lbf (14 N)
M 6	0.10	0.55	0.03	1.42 lbf (6.3 N)	2.25 lbf (10 N)	2.47 lbf (11 N)	3.60 lbf (16 N)
M 8	0.14	0.63	0.04	3.60 lbf (16 N)	5.40 lbf (24 N)	5.17 lbf (23 N)	8.99 lbf (40 N)
M 10	0.18	0.75	0.06	4.23 lbf (18.8 N)	7.13 lbf (31.7 N)	6.29 lbf (28 N)	12.21 lbf (54.3 N)
M 12	0.26	0.87	0.09	5.85 lbf (26 N)	11.02 lbf (49 N)	8.88 lbf (39.5 N)	17.38 lbf (77.3 N)
M 16	0.33	0.94	0.12	8.54 lbf (38 N)	15.29 lbf (68 N)	11.24 lbf (50 N)	19.94 lbf (88.7 N)

Configurador de producto 3D

Tipo

KN - Acero inoxidable, carga de muelle estándar

KSN - Acero inoxidable, carga de muelle alta

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$237.60

In Stock: 8

En existencias

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$237.60
100	249	Mex$217.80
250	499	Mex$198.00
≥ 500		Mex$178.20

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.002 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
