Posicionadores de indexado GN 617

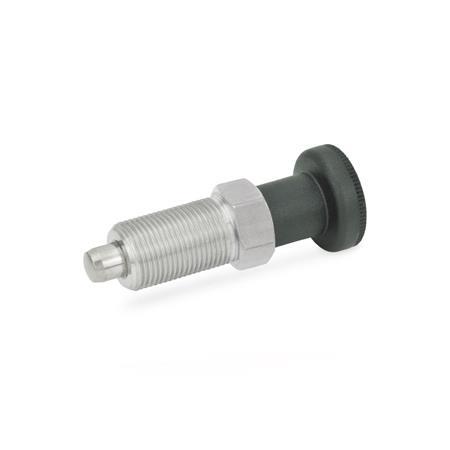

GN 617 Posicionadores de indexado de acero inoxidable, con perilla de plástico, sin bloqueo Material: NI - Acero inoxidable
Tipo: A - Con perilla, sin contratuerca

Material: NI - Acero inoxidable
Tipo: A - Con perilla, sin contratuerca

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Hoja de la norma GN 617 Imprimir esta página Información de la capacidad de carga Lista de tipos de posicionadores de indexado Tolerancias fundamentales ISO Roscas métricas ISO DIN 13 Roscas finas métricas ISO DIN 13 Características del plástico Características del acero inoxidable

Descripción del producto

Los posicionadores de indexado GN 617 son unidades estándar de una amplia gama de mecanismos de indexado.

Los tipos G o GK con vástago roscado se usan en aplicaciones en las que se requiere una perilla o accesorio especial, o para aquellos casos donde el husillo está conectado directamente a un mecanismo de funcionamiento.

Especificación

Cuerpo roscado
Acero inoxidableNI AISI 303

Pasador del posicionador
Acero inoxidable AISI 303
Niquelado químicamente

Perilla
Plástico
Tecnopolímero (Poliamida PA)

Resistente a temperaturas de hasta
230 °F (110 °C)
Negro, acabado mate
No desmontable

Tuerca de bloqueo

Medidas en pulgadas
18-8 Acero inoxidable (A2)
Medidas métricas
DIN 439 B / ISO 8675
Acero inoxidable (A2)

RoHS

GN 617 Posicionadores de indexado de acero inoxidable, con perilla de plástico, sin bloqueo boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

A	Con perilla, sin contratuerca
AK	Con perilla, con contratuerca
G	Con varilla roscada, sin contratuerca
GK	Con varilla roscada, con contratuerca

Número de pieza	d₁ Perno -0.001/-0.002 Orificio +0.001	d₂ Rosca	d₃	d₄ Rosca	e	l₁ ≈	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Carga de muelle ≈ Inicial	Final

617-5-3/8X24-A-NI	0.197 -0.001/-0.002 / +0.001	3/8 x 24	0.83	M 5	0.54	1.77	0.20	0.67	0.20	0.59	0.24	-	0.47	1.35 lbf (6 N)	3.37 lbf (15 N)
617-6-1/2X13-A-NI	0.236 -0.001/-0.002 / +0.001	1/2 x 13	0.98	M 6	0.64	2.15	0.24	0.79	0.24	0.67	0.39	-	0.55	1.80 lbf (8 N)	4.72 lbf (21 N)
617-8-5/8X11-A-NI	0.315 -0.001/-0.002 / +0.001	5/8 x 11	1.22	M 8	0.86	2.72	0.31	1.02	0.31	0.83	0.47	-	0.75	2.02 lbf (9 N)	5.85 lbf (26 N)
617-5-M10X1-A-NI	0.197 -0.001/-0.002 / +0.001	M 10 x 1	0.83	M 5	0.54	1.77	0.20	0.67	0.20	0.59	0.24	0.18	0.47	1.35 lbf (6 N)	3.37 lbf (15 N)
617-6-M12X1.5-A-NI	0.236 -0.001/-0.002 / +0.001	M 12 x 1.5	0.98	M 6	0.64	2.15	0.24	0.79	0.24	0.67	0.39	0.31	0.55	1.80 lbf (8 N)	4.72 lbf (21 N)
617-8-M16X1.5-A-NI	0.315 -0.001/-0.002 / +0.001	M 16 x 1.5	1.22	M 8	0.86	2.72	0.31	1.02	0.31	0.91	0.47	0.39	0.75	2.02 lbf (9 N)	5.85 lbf (26 N)
617-10-M20X1.5-A-NI	0.394 -0.001/-0.002 / +0.001	M 20 x 1.5	1.22	M 8	1.00	3.15	0.39	1.30	0.39	1.18	0.47	0.47	0.87	3.82 lbf (17 N)	8.99 lbf (40 N)

Número de pieza	d₁ Perno -0.001/-0.002 Orificio +0.001	d₂ Rosca	d₃	d₄ Rosca	e	l₁ ≈	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Carga de muelle ≈ Inicial	Final

617-5-3/8X24-AK-NI	0.197 -0.001/-0.002 / +0.001	3/8 x 24	0.83	M 5	0.54	1.77	0.20	0.67	0.20	0.59	0.24	-	0.47	1.35 lbf (6 N)	3.37 lbf (15 N)
617-6-1/2X13-AK-NI	0.236 -0.001/-0.002 / +0.001	1/2 x 13	0.98	M 6	0.64	2.15	0.24	0.79	0.24	0.67	0.39	-	0.55	1.80 lbf (8 N)	4.72 lbf (21 N)
617-8-5/8X11-AK-NI	0.315 -0.001/-0.002 / +0.001	5/8 x 11	1.22	M 8	0.86	2.72	0.31	1.02	0.31	0.83	0.47	-	0.75	2.02 lbf (9 N)	5.85 lbf (26 N)
617-5-M10X1-AK-NI	0.197 -0.001/-0.002 / +0.001	M 10 x 1	0.83	M 5	0.54	1.77	0.20	0.67	0.20	0.59	0.24	0.18	0.47	1.35 lbf (6 N)	3.37 lbf (15 N)
617-6-M12X1.5-AK-NI	0.236 -0.001/-0.002 / +0.001	M 12 x 1.5	0.98	M 6	0.64	2.15	0.24	0.79	0.24	0.67	0.39	0.31	0.55	1.80 lbf (8 N)	4.72 lbf (21 N)
617-8-M16X1.5-AK-NI	0.315 -0.001/-0.002 / +0.001	M 16 x 1.5	1.22	M 8	0.86	2.72	0.31	1.02	0.31	0.91	0.47	0.39	0.75	2.02 lbf (9 N)	5.85 lbf (26 N)
617-10-M20X1.5-AK-NI	0.394 -0.001/-0.002 / +0.001	M 20 x 1.5	1.22	M 8	1.00	3.15	0.39	1.30	0.39	1.18	0.47	0.47	0.87	3.82 lbf (17 N)	8.99 lbf (40 N)

Número de pieza	d₁ Perno -0.001/-0.002 Orificio +0.001	d₂ Rosca	d₃	d₄ Rosca	e	l₁ ≈	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Carga de muelle ≈ Inicial	Final

617-5-3/8X24-G-NI	0.197 -0.001/-0.002 / +0.001	3/8 x 24	-	M 5	0.54	1.77	0.20	0.67	0.20	0.59	0.24	-	0.47	1.35 lbf (6 N)	3.37 lbf (15 N)
617-6-1/2X13-G-NI	0.236 -0.001/-0.002 / +0.001	1/2 x 13	-	M 6	0.64	2.15	0.24	0.79	0.24	0.67	0.39	-	0.55	1.80 lbf (8 N)	4.72 lbf (21 N)
617-8-5/8X11-G-NI	0.315 -0.001/-0.002 / +0.001	5/8 x 11	-	M 8	0.86	2.72	0.31	1.02	0.31	0.83	0.47	-	0.75	2.02 lbf (9 N)	5.85 lbf (26 N)
617-5-M10X1-G-NI	0.197 -0.001/-0.002 / +0.001	M 10 x 1	-	M 5	0.54	1.77	0.20	0.67	0.20	0.59	0.24	0.18	0.47	1.35 lbf (6 N)	3.37 lbf (15 N)
617-6-M12X1.5-G-NI	0.236 -0.001/-0.002 / +0.001	M 12 x 1.5	-	M 6	0.64	2.15	0.24	0.79	0.24	0.67	0.39	0.31	0.55	1.80 lbf (8 N)	4.72 lbf (21 N)
617-8-M16X1.5-G-NI	0.315 -0.001/-0.002 / +0.001	M 16 x 1.5	-	M 8	0.86	2.72	0.31	1.02	0.31	0.91	0.47	0.39	0.75	2.02 lbf (9 N)	5.85 lbf (26 N)
617-10-M20X1.5-G-NI	0.394 -0.001/-0.002 / +0.001	M 20 x 1.5	-	M 8	1.00	3.15	0.39	1.30	0.39	1.18	0.47	0.47	0.87	3.82 lbf (17 N)	8.99 lbf (40 N)

Número de pieza	d₁ Perno -0.001/-0.002 Orificio +0.001	d₂ Rosca	d₃	d₄ Rosca	e	l₁ ≈	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Carga de muelle ≈ Inicial	Final

617-5-3/8X24-GK-NI	0.197 -0.001/-0.002 / +0.001	3/8 x 24	-	M 5	0.54	1.77	0.20	0.67	0.20	0.59	0.24	-	0.47	1.35 lbf (6 N)	3.37 lbf (15 N)
617-6-1/2X13-GK-NI	0.236 -0.001/-0.002 / +0.001	1/2 x 13	-	M 6	0.64	2.15	0.24	0.79	0.24	0.67	0.39	-	0.55	1.80 lbf (8 N)	4.72 lbf (21 N)
617-8-5/8X11-GK-NI	0.315 -0.001/-0.002 / +0.001	5/8 x 11	-	M 8	0.86	2.72	0.31	1.02	0.31	0.83	0.47	-	0.75	2.02 lbf (9 N)	5.85 lbf (26 N)
617-5-M10X1-GK-NI	0.197 -0.001/-0.002 / +0.001	M 10 x 1	-	M 5	0.54	1.77	0.20	0.67	0.20	0.59	0.24	0.18	0.47	1.35 lbf (6 N)	3.37 lbf (15 N)
617-6-M12X1.5-GK-NI	0.236 -0.001/-0.002 / +0.001	M 12 x 1.5	-	M 6	0.64	2.15	0.24	0.79	0.24	0.67	0.39	0.31	0.55	1.80 lbf (8 N)	4.72 lbf (21 N)
617-8-M16X1.5-GK-NI	0.315 -0.001/-0.002 / +0.001	M 16 x 1.5	-	M 8	0.86	2.72	0.31	1.02	0.31	0.91	0.47	0.39	0.75	2.02 lbf (9 N)	5.85 lbf (26 N)
617-10-M20X1.5-GK-NI	0.394 -0.001/-0.002 / +0.001	M 20 x 1.5	-	M 8	1.00	3.15	0.39	1.30	0.39	1.18	0.47	0.47	0.87	3.82 lbf (17 N)	8.99 lbf (40 N)

Mostrar / ocultar columnas

Medidas en pulgadas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ Perno -0.001/-0.002 Orificio +0.001	d₂ Rosca	d₃	d₄ Rosca	e	l₁ ≈	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Carga de muelle ≈ Inicial	Final

0.197	3/8 x 24	0.83	M 5	0.54	1.77	0.20	0.67	0.20	0.59	0.24	-	0.47	1.35 lbf (6 N)	3.37 lbf (15 N)
0.236	1/2 x 13	0.98	M 6	0.64	2.15	0.24	0.79	0.24	0.67	0.39	-	0.55	1.80 lbf (8 N)	4.72 lbf (21 N)
0.315	5/8 x 11	1.22	M 8	0.86	2.72	0.31	1.02	0.31	0.83	0.47	-	0.75	2.02 lbf (9 N)	5.85 lbf (26 N)

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ Perno -0.001/-0.002 Orificio +0.001	d₂ Rosca	d₃	d₄ Rosca	e	l₁ ≈	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Carga de muelle ≈ Inicial	Final

0.197	M 10 x 1	0.83	M 5	0.54	1.77	0.20	0.67	0.20	0.59	0.24	0.18	0.47	1.35 lbf (6 N)	3.37 lbf (15 N)
0.236	M 12 x 1.5	0.98	M 6	0.64	2.15	0.24	0.79	0.24	0.67	0.39	0.31	0.55	1.80 lbf (8 N)	4.72 lbf (21 N)
0.315	M 16 x 1.5	1.22	M 8	0.86	2.72	0.31	1.02	0.31	0.91	0.47	0.39	0.75	2.02 lbf (9 N)	5.85 lbf (26 N)
0.394	M 20 x 1.5	1.22	M 8	1.00	3.15	0.39	1.30	0.39	1.18	0.47	0.47	0.87	3.82 lbf (17 N)	8.99 lbf (40 N)

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$457.80

In Stock: 6

En existencias

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$457.80
100	249	Mex$419.65
250	499	Mex$381.50
≥ 500		Mex$343.35

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.041 lbs
