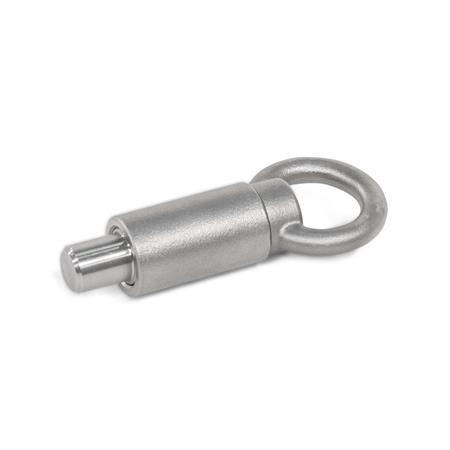

Posicionadores de indexado GN 722.4

GN 722.4 Posicionadores de indexado, de acero inoxidable, sin bloqueo, soldable, con anillo de tracción Material: A4 - Fundición de precisión de acero inoxidable
Tipo: R - Redondo, con anillo de tracción, montado

Material: A4 - Fundición de precisión de acero inoxidable
Tipo: R - Redondo, con anillo de tracción, montado

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Hoja de la norma GN 722.4 Imprimir esta página Lista de tipos de posicionadores de indexado Características del acero inoxidable Información de la capacidad de carga

Descripción del producto

Con los posicionadores de indexado GN 722.4, el perno del posicionador se acciona mediante al anillo de tracción. Esto se hace manualmente con un cable o mediante una varilla de tracción con gancho extendida. La versión en acero inoxidable A4 es adecuada para usarse en ambientes particularmente agresivos.

Las tolerancias dimensionales entre el perno del posicionador y el guía se seleccionan de manera que se garantice la confiabilidad funcional incluso después de soldar, aplicar una capa de protección contra la corrosión o en caso de contaminación.

Se recomienda los tipos AU / RU sin montar para evitar cambiar la microestructura del muelle y el posicionador durante el proceso de soldadura. Después de soldar se monta el posicionador de indexado.

Especificación

Guía
Fundición de precisión de acero inoxidableA4 AISI 316
Soldable

Anillo de tracción
Fundición de precisión de acero inoxidable AISI 316

Pasador del posicionador
Acero inoxidable AISI 316

Tornillo prisionero DIN 915
Acero inoxidable A4

Muelle
Acero inoxidable AISI 316Ti

RoHS

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza A - Cuadrado, con anillo de tracción, montado	Número de pieza AU - Cuadrado, con anillo de tracción, sin montar	Número de pieza R - Redondo, con anillo de tracción, montado	Número de pieza RU - Redondo, con anillo de tracción, sin montar	d₁ Tipo A / AU Perno -0.002 / -0.01 Orificio +0.004 / +0.012	d₁ Tipo R / RU Perno -0.002 / -0.01 Orificio +0.008/+0.016	d₂ Tipo R / RU	s Tipo A / AU	d₃	d₄	l₁ ≈	l₂	l₃	l₄	A/F en mm	Carga de muelle ≈ Inicial	Final


722.4-8-20-A-A4	722.4-8-20-AU-A4			0.315 -0.002 / -0.01 / +0.004 / +0.012	0.315 -0.002 / -0.01 / +0.008/+0.016	-	0.79	1.42	0.28	2.76	0.55	1.38	2.05	2	3.15 lbf (14 N)	7.87 lbf (35 N)
		722.4-8-20-R-A4	722.4-8-20-RU-A4	0.315 -0.002 / -0.01 / +0.004 / +0.012	0.315 -0.002 / -0.01 / +0.008/+0.016	0.79	-	1.42	0.28	2.76	0.55	1.38	2.05	2	3.15 lbf (14 N)	7.87 lbf (35 N)
722.4-10-20-A-A4	722.4-10-20-AU-A4			0.394 -0.002 / -0.01 / +0.004 / +0.012	0.394 -0.002 / -0.01 / +0.008/+0.016	-	0.79	1.42	0.28	2.76	0.55	1.38	2.05	2	3.15 lbf (14 N)	7.87 lbf (35 N)
		722.4-10-20-R-A4	722.4-10-20-RU-A4	0.394 -0.002 / -0.01 / +0.004 / +0.012	0.394 -0.002 / -0.01 / +0.008/+0.016	0.79	-	1.42	0.28	2.76	0.55	1.38	2.05	2	3.15 lbf (14 N)	7.87 lbf (35 N)
722.4-12-20-A-A4	722.4-12-20-AU-A4			0.472 -0.002 / -0.01 / +0.004 / +0.012	0.472 -0.002 / -0.01 / +0.008/+0.016	-	0.79	1.42	0.28	2.76	0.55	1.38	2.05	2	3.15 lbf (14 N)	7.87 lbf (35 N)
		722.4-12-20-R-A4	722.4-12-20-RU-A4	0.472 -0.002 / -0.01 / +0.004 / +0.012	0.472 -0.002 / -0.01 / +0.008/+0.016	0.79	-	1.42	0.28	2.76	0.55	1.38	2.05	2	3.15 lbf (14 N)	7.87 lbf (35 N)
722.4-14-20-A-A4	722.4-14-20-AU-A4			0.551 -0.002 / -0.01 / +0.004 / +0.012	0.551 -0.002 / -0.01 / +0.008/+0.016	-	0.79	1.42	0.28	2.76	0.55	1.38	2.05	2	3.15 lbf (14 N)	7.87 lbf (35 N)
		722.4-14-20-R-A4	722.4-14-20-RU-A4	0.551 -0.002 / -0.01 / +0.004 / +0.012	0.551 -0.002 / -0.01 / +0.008/+0.016	0.79	-	1.42	0.28	2.76	0.55	1.38	2.05	2	3.15 lbf (14 N)	7.87 lbf (35 N)
722.4-16-30-A-A4	722.4-16-30-AU-A4			0.630 -0.002 / -0.01 / +0.004 / +0.012	0.630 -0.002 / -0.01 / +0.008/+0.016	-	1.18	1.97	0.39	3.94	0.79	2.13	3.07	2.5	4.95 lbf (22 N)	15.74 lbf (70 N)
		722.4-16-30-R-A4	722.4-16-30-RU-A4	0.630 -0.002 / -0.01 / +0.004 / +0.012	0.630 -0.002 / -0.01 / +0.008/+0.016	1.18	-	1.97	0.39	3.94	0.79	2.13	3.07	2.5	4.95 lbf (22 N)	15.74 lbf (70 N)
722.4-20-30-A-A4	722.4-20-30-AU-A4			0.787 -0.002 / -0.01 / +0.004 / +0.012	0.787 -0.002 / -0.01 / +0.008/+0.016	-	1.18	1.97	0.39	3.94	0.79	2.13	3.07	2.5	4.95 lbf (22 N)	15.74 lbf (70 N)
		722.4-20-30-R-A4	722.4-20-30-RU-A4	0.787 -0.002 / -0.01 / +0.004 / +0.012	0.787 -0.002 / -0.01 / +0.008/+0.016	1.18	-	1.97	0.39	3.94	0.79	2.13	3.07	2.5	4.95 lbf (22 N)	15.74 lbf (70 N)

d₁ Tipo A / AU Perno -0.002 / -0.01 Orificio +0.004 / +0.012	d₁ Tipo R / RU Perno -0.002 / -0.01 Orificio +0.008/+0.016	d₂ Tipo R / RU	s Tipo A / AU	d₃	d₄	l₁ ≈	l₂	l₃	l₄	A/F en mm	Carga de muelle ≈ Inicial	Final

0.315	0.315	0.79	0.79	1.42	0.28	2.76	0.55	1.38	2.05	2	3.15 lbf (14 N)	7.87 lbf (35 N)
0.394	0.394	0.79	0.79	1.42	0.28	2.76	0.55	1.38	2.05	2	3.15 lbf (14 N)	7.87 lbf (35 N)
0.472	0.472	0.79	0.79	1.42	0.28	2.76	0.55	1.38	2.05	2	3.15 lbf (14 N)	7.87 lbf (35 N)
0.551	0.551	0.79	0.79	1.42	0.28	2.76	0.55	1.38	2.05	2	3.15 lbf (14 N)	7.87 lbf (35 N)
0.630	0.630	1.18	1.18	1.97	0.39	3.94	0.79	2.13	3.07	2.5	4.95 lbf (22 N)	15.74 lbf (70 N)
0.787	0.787	1.18	1.18	1.97	0.39	3.94	0.79	2.13	3.07	2.5	4.95 lbf (22 N)	15.74 lbf (70 N)

Número de pieza

Total (sin IVA)

Mex$829.80

Disponibles 2 semanas

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$829.80
50	99	Mex$760.65
100	249	Mex$691.50
≥ 250		Mex$622.35

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.251 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Todos los precios están en pesos mexicanos. Impuestos no incluidos.
