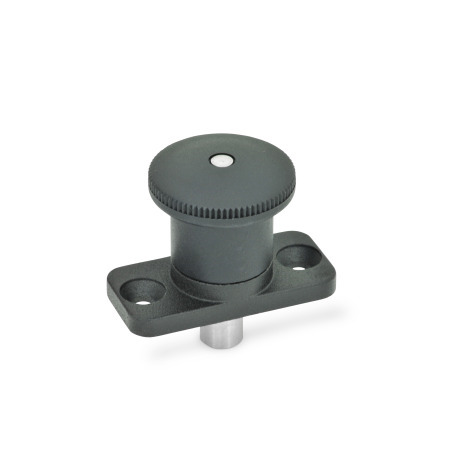

Miniposicionadores de indexado GN 822.8

Descripción del producto

Información

Los miniposicionadores de indexado GN 822.8 tienen dimensiones pequeñas y son compactos. Se montan mediante tornillos avellanados.

El tipo C ofrece una posición de bloqueo para aplicaciones en las que se requiere que el pasador del posicionador se retraiga durante un periodo de tiempo prolongado. El botón se puede girar 30° después de retraer el vástago de indexado, lo que lo retiene en la posición «replegada» mediante el bloqueo de indexado.

Los miniposicionadores de indexado representan una alternativa asequible a los posicionadores de indexado de acero inoxidable GN 608 y GN 608.1.

Especificación

Cuerpo con placa de montaje
Zinc fundido a presión
Revestimiento de polvo
Negro, acabado texturizado

Pasador del posicionador
Acero inoxidable AISI 303

Muelle
Acero inoxidable AISI 301

Perilla
Plástico
Tecnopolímero (Poliamida PA)

Resistente a temperaturas de hasta
230 °F (110 °C)
Negro, acabado mate
No desmontable

RoHS

Bajo pedido

Con perilla roja

Armar y cotizar.

Número de pieza B - Sin bloqueo	Número de pieza C - Con bloqueo	d₁ Perno -0.002 Orificio +0.001 / +0.003	l₁	b₁	b₂	d₂ -0.006	d₃	d₄	k	l₂	l₃	l₄	l₅ Carrera	Carga de muelle ≈ Inicial	Final


822.8-4-5-B	822.8-4-5-C	0.16 -0.002 / +0.001 / +0.003	0.20	1.38	0.59	0.31 -0.006	0.83	0.17	0.98	0.81	0.08	0.16	0.20	0.90 lbf (4 N)	2.70 lbf (12 N)
822.8-4-10-B	822.8-4-10-C	0.16 -0.002 / +0.001 / +0.003	0.39	1.38	0.59	0.31 -0.006	0.83	0.17	0.98	0.81	0.08	0.16	0.20	0.90 lbf (4 N)	2.70 lbf (12 N)
822.8-5-6-B	822.8-5-6-C	0.20 -0.002 / +0.001 / +0.003	0.24	1.57	0.71	0.39 -0.006	0.98	0.17	1.18	1.00	0.10	0.16	0.24	1.35 lbf (6 N)	3.60 lbf (16 N)
822.8-5-12-B	822.8-5-12-C	0.20 -0.002 / +0.001 / +0.003	0.47	1.57	0.71	0.39 -0.006	0.98	0.17	1.18	1.00	0.10	0.16	0.24	1.35 lbf (6 N)	3.60 lbf (16 N)
822.8-6-6-B	822.8-6-6-C	0.24 -0.002 / +0.001 / +0.003	0.24	1.57	0.71	0.39 -0.006	0.98	0.17	1.18	1.00	0.10	0.16	0.24	1.35 lbf (6 N)	3.60 lbf (16 N)
822.8-6-12-B	822.8-6-12-C	0.24 -0.002 / +0.001 / +0.003	0.47	1.57	0.71	0.39 -0.006	0.98	0.17	1.18	1.00	0.10	0.16	0.24	1.35 lbf (6 N)	3.60 lbf (16 N)
822.8-8-10-B	822.8-8-10-C	0.31 -0.002 / +0.001 / +0.003	0.39	1.97	0.91	0.55 -0.006	1.30	0.21	1.50	1.38	0.10	0.20	0.39	2.47 lbf (11 N)	7.87 lbf (35 N)
822.8-8-20-B	822.8-8-20-C	0.31 -0.002 / +0.001 / +0.003	0.79	1.97	0.91	0.55 -0.006	1.30	0.21	1.50	1.38	0.10	0.20	0.39	2.47 lbf (11 N)	7.87 lbf (35 N)
822.8-10-10-B	822.8-10-10-C	0.39 -0.002 / +0.001 / +0.003	0.39	1.97	0.91	0.55 -0.006	1.30	0.21	1.50	1.38	0.10	0.20	0.39	2.47 lbf (11 N)	7.87 lbf (35 N)
822.8-10-20-B	822.8-10-20-C	0.39 -0.002 / +0.001 / +0.003	0.79	1.97	0.91	0.55 -0.006	1.30	0.21	1.50	1.38	0.10	0.20	0.39	2.47 lbf (11 N)	7.87 lbf (35 N)

d₁ Perno -0.002 Orificio +0.001 / +0.003	l₁	b₁	b₂	d₂ -0.006	d₃	d₄	k	l₂	l₃	l₄	l₅ Carrera	Carga de muelle ≈ Inicial	Final

0.16	0.20	0.39	1.38	0.59	0.31	0.83	0.17	0.98	0.81	0.08	0.16	0.20	0.90 lbf (4 N)	2.70 lbf (12 N)
0.20	0.24	0.47	1.57	0.71	0.39	0.98	0.17	1.18	1.00	0.10	0.16	0.24	1.35 lbf (6 N)	3.60 lbf (16 N)
0.24	0.24	0.47	1.57	0.71	0.39	0.98	0.17	1.18	1.00	0.10	0.16	0.24	1.35 lbf (6 N)	3.60 lbf (16 N)
0.31	0.39	0.79	1.97	0.91	0.55	1.30	0.21	1.50	1.38	0.10	0.20	0.39	2.47 lbf (11 N)	7.87 lbf (35 N)
0.39	0.39	0.79	1.97	0.91	0.55	1.30	0.21	1.50	1.38	0.10	0.20	0.39	2.47 lbf (11 N)	7.87 lbf (35 N)

Configurador de producto 3D

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$189.60

In Stock: 8

En existencias

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$189.60
100	249	Mex$173.80
250	499	Mex$158.00
≥ 500		Mex$142.20

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.050 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Todos los precios están en pesos mexicanos. Impuestos no incluidos.
