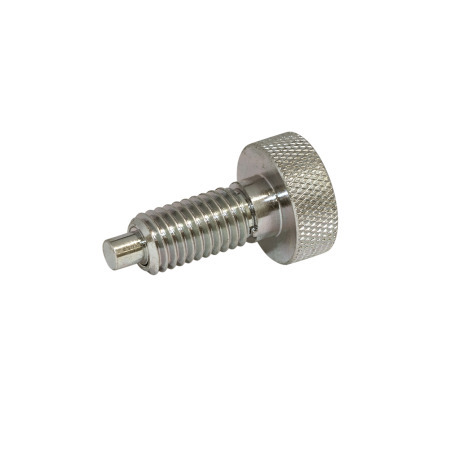

HRSP Posicionadores de muelle replegables a mano Acero, sin bloqueo, con empuñadura moleteada

Tipo: ST - Acero

Hoja de la norma HRSP Imprimir esta página Lista de tipos de posicionadores de indexado

Descripción del producto

Los posicionadores de muelle replegables a mano HRSP están previstos para usarse en aplicaciones en las que se requiere ubicar o indexar una pieza en una posición particular y que no requiere que el pasador permanezca abatido durante largos periodos de tiempo.

Especificación

Cuerpo roscado
Acero bajo en carbono, zincado

Pasador del posicionador
Acero cementado, zincado

Muelle
Acero

RoHS

HRSP Posicionadores de muelle replegables a mano de acero, sin bloqueo, con empuñadura moleteada boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

ST	Acero
STP	Acero con parche

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza ST - Acero	Número de pieza STP - Acero con parche	d₁	d₂ Rosca	d₃	l₁	l₂	l₃	l₄	Carga de muelle ≈ Inicial	Final


1THR1	1THR16	0.104	10 x 32	0.375	0.400	0.09	0.25	0.13	0.50 lbf (2.22 N)	3.00 lbf (13.34 N)
3THR2	3THR26	0.124	1/4 x 20	0.500	0.500	0.13	0.31	0.19	1.00 lbf (4.45 N)	4.00 lbf (17.79 N)
5THR3	5THR36	0.155	5/16 x 18	0.625	0.625	0.19	0.38	0.25	1.00 lbf (4.45 N)	6.00 lbf (26.68 N)
6THR4	6THR46	0.186	3/8 x 16	0.750	0.750	0.22	0.50	0.31	1.00 lbf (4.45 N)	8.00 lbf (35.58 N)
8THR5	8THR56	0.249	1/2 x 13	1.000	0.875	0.25	0.63	0.38	1.00 lbf (4.45 N)	10.00 lbf (44.48 N)

Mostrar / ocultar columnas

Medidas en pulgadas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂ Rosca	d₃	l₁	l₂	l₃	l₄	Carga de muelle ≈ Inicial	Final

0.104	10 x 32	0.375	0.400	0.09	0.25	0.13	0.50 lbf (2.22 N)	3.00 lbf (13.34 N)
0.124	1/4 x 20	0.500	0.500	0.13	0.31	0.19	1.00 lbf (4.45 N)	4.00 lbf (17.79 N)
0.155	5/16 x 18	0.625	0.625	0.19	0.38	0.25	1.00 lbf (4.45 N)	6.00 lbf (26.68 N)
0.186	3/8 x 16	0.750	0.750	0.22	0.50	0.31	1.00 lbf (4.45 N)	8.00 lbf (35.58 N)
0.249	1/2 x 13	1.000	0.875	0.25	0.63	0.38	1.00 lbf (4.45 N)	10.00 lbf (44.48 N)

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$135.00

Disponibles 2 semanas

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$135.00
100	249	Mex$123.75
250	499	Mex$112.50
≥ 500		Mex$101.25

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.009 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Todos los precios están en pesos mexicanos. Impuestos no incluidos.
