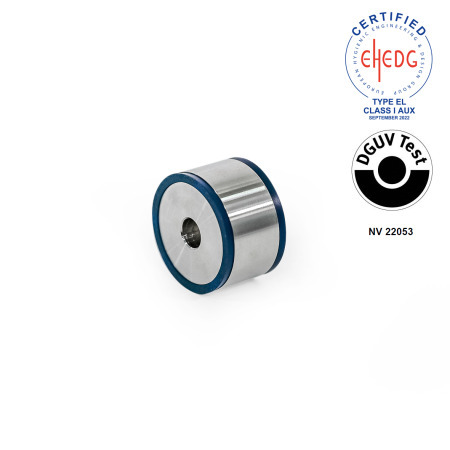

Separadores GN 6226

Tipo: A1 - Agujero pasante
Material del anillo de sellado: H - HNBR

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Familia de productos de diseño higiénico

Los componentes estándar de la familia de productos de «Diseño Higiénico» llevan el icono HD. Combinan una alta calidad superficial, ausencia de espacios inaccesibles, superficies exteriores sin ahondamiento y zonas de roscado selladas. Un concepto de sellado basado en cálculos según el MEF garantiza una presión de contacto fiable tras la instalación.

adecuado para uso en áreas higiénicamente sensibles
rápido y fácil de limpiar
sin espacios inaccesibles gracias a las juntas funcionales
certificado de acuerdo con las directrices EHEDG

Mostrar todos los productos de diseño higiénico

Conformidad con la FDA

Hoja de la norma GN 6226 Imprimir esta página Características del plástico Características del acero inoxidable Certificado EHEDG Certificado DGUV Información sobre el diseño higiénico Diseño higiénico - Folleto

Descripción del producto

Los separadores GN 6226 están destinadas a utilizarse en áreas higiénicas. Las versiones con anillo de sellado H y E también cumplen también según las directrices EHEDG y los principios de ensayo de DGUV. La cara de montaje sellada permite el montaje sin espacios muertos. El acabado de gran calidad evita que la suciedad se quede pegada y facilita la limpieza.

Los espaciadores se utilizan para fijar piezas con un desplazamiento paralelo a su plano de instalación. Esto evita tener que duplicar las superficies y deja espacio para limpiar. La rosca interna se puede utilizar alternativamente como agujero pasante con un tornillo de rosca más pequeña.

Especificación

Separadores
Acero inoxidable AISI 316L
Acabado mate (Ra < 0.8 µm)MT

Anillo de sellado

HNBRH
Temperatura de trabajo
-13 °F a +302 °F (-25 °C a +150 °C)
EPDME
Temperatura de trabajo
-40 °F to +248 °F (-40 °C a +120 °C)
FKMF
Temperatura de trabajo
+23 °F a +392 °F (-5 °C a +200 °C)
Material conforme a la FDA
Azul
Dureza 85±5 Shore A

RoHS

Accesorio

Juntas de sellado GN 7600

Número de pieza H - HNBR	Número de pieza E - EPDM	Número de pieza F - FKM	d₁	Longitud l ±0.004 Tipo A1	Tipo A2	Longitud l ±0.008 Tipo A3	d₂ Agujero pasante para tornillo	d₃ Roscado	d₄	d₅	t mín.

6226-22-20-A2-MT-H	6226-22-20-A2-MT-E	6226-22-20-A2-MT-F	0.87	-	0.787	-	M 5	M 6	0.71	0.90	-
6226-28-30-A2-MT-H	6226-28-30-A2-MT-E	6226-28-30-A2-MT-F	1.10	-	1.181	-	M 6	M 8	0.94	1.13	-
6226-34-30-A2-MT-H	6226-34-30-A2-MT-E	6226-34-30-A2-MT-F	1.34	-	1.181	-	M 8	M 10	1.18	1.37	-

Número de pieza H - HNBR	Número de pieza E - EPDM	Número de pieza F - FKM	d₁	Longitud l ±0.004 Tipo A1	Tipo A2	Longitud l ±0.008 Tipo A3	d₂ Agujero pasante para tornillo	d₃ Roscado	d₄	d₅	t mín.

6226-22-10-A1-MT-H	6226-22-10-A1-MT-E	6226-22-10-A1-MT-F	0.87	0.394 ±0.004	-	-	M 5	-	0.71	0.90	-
6226-22-12-A1-MT-H	6226-22-12-A1-MT-E	6226-22-12-A1-MT-F	0.87	0.472 ±0.004	-	-	M 5	-	0.71	0.90	-
6226-22-16-A1-MT-H	6226-22-16-A1-MT-E	6226-22-16-A1-MT-F	0.87	0.630 ±0.004	-	-	M 5	-	0.71	0.90	-
6226-28-12-A1-MT-H	6226-28-12-A1-MT-E	6226-28-12-A1-MT-F	1.10	0.472 ±0.004	-	-	M 6	-	0.94	1.13	-
6226-28-16-A1-MT-H	6226-28-16-A1-MT-E	6226-28-16-A1-MT-F	1.10	0.630 ±0.004	-	-	M 6	-	0.94	1.13	-
6226-28-20-A1-MT-H	6226-28-20-A1-MT-E	6226-28-20-A1-MT-F	1.10	0.787 ±0.004	-	-	M 6	-	0.94	1.13	-
6226-34-12-A1-MT-H	6226-34-12-A1-MT-E	6226-34-12-A1-MT-F	1.34	0.472 ±0.004	-	-	M 8	-	1.18	1.37	-
6226-34-16-A1-MT-H	6226-34-16-A1-MT-E	6226-34-16-A1-MT-F	1.34	0.630 ±0.004	-	-	M 8	-	1.18	1.37	-
6226-34-20-A1-MT-H	6226-34-20-A1-MT-E	6226-34-20-A1-MT-F	1.34	0.787 ±0.004	-	-	M 8	-	1.18	1.37	-

Número de pieza H - HNBR	Número de pieza E - EPDM	Número de pieza F - FKM	d₁	Longitud l ±0.004 Tipo A1	Tipo A2	Longitud l ±0.008 Tipo A3	d₂ Agujero pasante para tornillo	d₃ Roscado	d₄	d₅	t mín.

6226-22-30-A3-MT-H	6226-22-30-A3-MT-E	6226-22-30-A3-MT-F	0.87	-	-	1.181 ±0.008	M 5	M 6	0.71	0.90	0.47
6226-22-50-A3-MT-H	6226-22-50-A3-MT-E	6226-22-50-A3-MT-F	0.87	-	-	1.969 ±0.008	M 5	M 6	0.71	0.90	0.47
6226-28-50-A3-MT-H	6226-28-50-A3-MT-E	6226-28-50-A3-MT-F	1.10	-	-	1.969 ±0.008	M 6	M 8	0.94	1.13	0.63
6226-28-75-A3-MT-H	6226-28-75-A3-MT-E	6226-28-75-A3-MT-F	1.10	-	-	2.953 ±0.008	M 6	M 8	0.94	1.13	0.63
6226-34-50-A3-MT-H	6226-34-50-A3-MT-E	6226-34-50-A3-MT-F	1.34	-	-	1.969 ±0.008	M 8	M 10	1.18	1.37	0.79
6226-34-100-A3-MT-H	6226-34-100-A3-MT-E	6226-34-100-A3-MT-F	1.34	-	-	3.937 ±0.008	M 8	M 10	1.18	1.37	0.79

d₁	Longitud l ±0.004 Tipo A1	Tipo A2	Longitud l ±0.008 Tipo A3	d₂ Agujero pasante para tornillo	d₃ Roscado	d₄	d₅	t mín.

0.87	0.394	0.472	0.630	0.787	1.181	1.969	M 5	M 6	0.71	0.90	0.47
1.10	0.472	0.630	0.787	1.181	1.969	2.953	M 6	M 8	0.94	1.13	0.63
1.34	0.472	0.630	0.787	1.181	1.969	3.937	M 8	M 10	1.18	1.37	0.79

d₁

Longitud l ±0.004
Tipo A1

Tipo A2

Longitud l ±0.008
Tipo A3

d₂
Agujero pasante
para tornillo

d₃
Roscado

d₄

d₅

t
mín.

0.87

0.394

0.472

0.630

0.787

1.181

1.969

M 5

M 6

0.71

0.90

0.47

1.10

0.472

0.630

0.787

1.181

1.969

2.953

M 6

M 8

0.94

1.13

0.63

1.34

0.472

0.630

0.787

1.181

1.969

3.937

M 8

M 10

1.18

1.37

0.79

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Precio

Calculado al pagar

Disponibles 2 semanas

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

No price breaks available.

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.057 lbs
