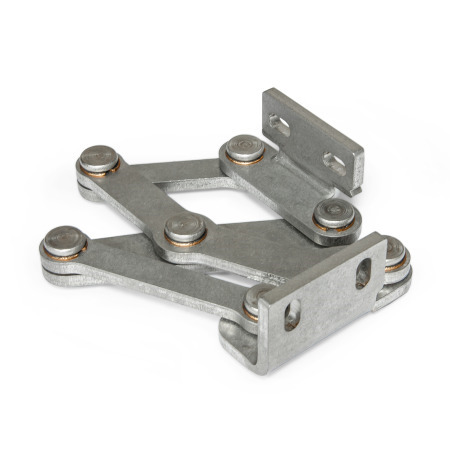

GN 7231 Bisagras de juntas múltiples Acero inoxidable, ocultas, con ángulo de apertura de 90°

Las bisagras de juntas múltiples pueden instalarse en el alojamiento con los agujeros ranurados de las escuadras de montaje que son perpendiculares o paralelas al eje de la bisagra. Esto da como resultado las dos características de pivote descritas.

Las bisagras de juntas múltiples pueden ajustarse en tres planos durante la instalación. Por ejemplo, esto permite compensar las tolerancias o el establecimiento de fuerzas de compresión requeridas para los sellos.
Se pueden ajustar dos planos mediante agujeros ranurados paralelos o perpendiculares en las escuadras de montaje. En el tercer plano, las correcciones a la posición pueden hacerse usando las placas separadoras GN 2370.
También hay disponibles placas separadoras GN 2372 con agujeros roscados, así como placas de montaje GN 2376 con espárragos roscados para sujetar las bisagras. Estas últimas pueden soldarse o insertarse a través de la pared desde el exterior y sujetarse en el lugar.
Todos los artículos accesorios están diseñados para ser usados con ambas escuadras de fijación.

Las solapas abatibles, trampillas y puertas pueden insertarse, montarse en la superficie o unirse en ángulos. Los espesores máximos de la pared y los tamaños de doblez para las construcciones de chapa metálica planeadas se derivan del tipo de instalación correspondiente.

1. Escuadras de montaje sujetas en el alojamiento con agujeros ranurados perpendiculares al eje de la bisagra:

2. Escuadras de montaje sujetas en el alojamiento con agujeros ranurados paralelos al eje de la bisagra:

Las variantes del diseño muestran condiciones de instalación normales representativas. Si la posición de instalación de la bisagra se cambia o una de las dimensiones de los dos grosores de las paredes s o b son inferiores, las máximas dimensiones que pueden lograrse cambian una independientemente de la otra. Esto, en algunos casos, permite trabajar con dimensiones de grosor de la pared más grandes que aquellas especificadas con el mismo tamaño de bisagra. Por lo tanto, se recomienda una simple verificación del diseño mediante CAD o el establecimiento de una prueba.

La capacidad de carga máxima de las bisagras de juntas múltiples especificada a continuación se aplica a los casos de uso estándar y sirve de orientación para aplicaciones diferentes. Las fuerzas resultantes generan una ligera deformación elástica, la cual puede compensarse por medio de opciones de ajuste, en caso necesario.
