Bisagras de chapa metálica GN 136

Foto

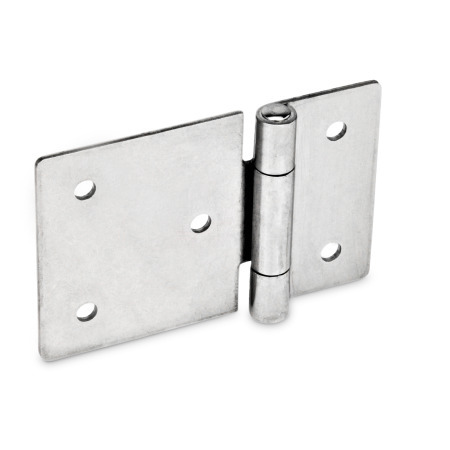

GN 136 Bisagras de chapa metálica de acero inoxidable, extendido horizontalmente Material: A4 - Acero inoxidable
Tipo: B - Con agujeros pasantes
Bildvarianten: l1 (e) - alargada por un lado

Material: A4 - Acero inoxidable
Tipo: B - Con agujeros pasantes
Bildvarianten: l1 (e) - alargada por un lado

GN 136 Bisagras de chapa metálica de acero inoxidable, extendido horizontalmente Material: A4 - Acero inoxidable
Tipo: C - Con agujeros avellanados
Bildvarianten: l1 (b) - alargada por ambos lados

GN 136 Bisagras de chapa metálica de acero inoxidable, extendido horizontalmente Material: NI - Acero inoxidable
Tipo: A - Sin orificios
Bildvarianten: l1 (b) - alargada por ambos lados

GN 136 Bisagras de chapa metálica de acero inoxidable, extendido horizontalmente Material: NI - Acero inoxidable
Tipo: B - Con agujeros pasantes
Bildvarianten: l1 (b) - alargada por ambos lados

GN 136 Bisagras de chapa metálica de acero inoxidable, extendido horizontalmente Material: NI - Acero inoxidable
Tipo: C - Con agujeros avellanados
Bildvarianten: l1 (b) - alargada por ambos lados

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Descripción del producto

Información

Las bisagras de chapa metálica GN 136 son una opción de bajo costo para aplicaciones de carga ligera.

El tipo A puede montarse por soldadura o hacerse mediante agujeros personalizados en la bisagra.

La versión en acero inoxidable es particularmente adecuada para usarse en ambientes agresivos.

Especificación

Hoja de bisagra

Acero inoxidable AISI 304NI
Todos los tipos
Acero inoxidable AISI 316A4
Sólo tipo B y C

Pasador
Acero inoxidable

AISI 304 (para NI)
AISI 316 (para A4)
Remachado

RoHS

Armar y cotizar.

Número de pieza A - Sin orificios	Número de pieza B - Con agujeros pasantes	Número de pieza C - Con agujeros avellanados	l₁ Extendido en un lado	Extendido en ambos lados	l₂	d₁	d₂	d₃	d₄	m₁	m₂	m₄	m₅	s

136-NI-45-30-A			1.77	-	1.18	0.12	-	-	-	1.30	0.71	0.35	-	0.06
	136-NI-45-30-B		1.77	-	1.18	0.12	0.13	-	-	1.30	0.71	0.35	-	0.06
		136-NI-45-30-C	1.77	-	1.18	0.12	-	0.16	0.25	1.30	0.71	0.35	-	0.06
136-NI-60-30-A			-	2.36	1.18	0.12	-	-	-	1.89	0.71	0.35	0.94	0.06
	136-NI-60-30-B		-	2.36	1.18	0.12	0.13	-	-	1.89	0.71	0.35	0.94	0.06
		136-NI-60-30-C	-	2.36	1.18	0.12	-	0.16	0.25	1.89	0.71	0.35	0.94	0.06
136-NI-60-40-A			2.36	-	1.57	0.16	-	-	-	1.77	0.98	0.49	-	0.08
	136-NI-60-40-B		2.36	-	1.57	0.16	0.17	-	-	1.77	0.98	0.49	-	0.08
		136-NI-60-40-C	2.36	-	1.57	0.16	-	0.20	0.33	1.77	0.98	0.49	-	0.08
136-NI-80-40-A			-	3.15	1.57	0.16	-	-	-	2.56	0.98	0.49	1.28	0.08
	136-NI-80-40-B		-	3.15	1.57	0.16	0.17	-	-	2.56	0.98	0.49	1.28	0.08
		136-NI-80-40-C	-	3.15	1.57	0.16	-	0.20	0.33	2.56	0.98	0.49	1.28	0.08
136-NI-75-50-A			2.95	-	1.97	0.24	-	-	-	2.17	1.18	0.59	-	0.08
	136-NI-75-50-B		2.95	-	1.97	0.24	0.20	-	-	2.17	1.18	0.59	-	0.08
		136-NI-75-50-C	2.95	-	1.97	0.24	-	0.20	0.33	2.17	1.18	0.59	-	0.08
136-NI-100-50-A			-	3.94	1.97	0.24	-	-	-	3.15	1.18	0.59	1.57	0.08
	136-NI-100-50-B		-	3.94	1.97	0.24	0.20	-	-	3.15	1.18	0.59	1.57	0.08
		136-NI-100-50-C	-	3.94	1.97	0.24	-	0.20	0.33	3.15	1.18	0.59	1.57	0.08
136-NI-90-60-A			3.54	-	2.36	0.24	-	-	-	2.60	1.42	0.71	-	0.08
	136-NI-90-60-B		3.54	-	2.36	0.24	0.20	-	-	2.60	1.42	0.71	-	0.08
		136-NI-90-60-C	3.54	-	2.36	0.24	-	0.20	0.33	2.60	1.42	0.71	-	0.08
136-NI-120-60-A			-	4.72	2.36	0.24	-	-	-	3.78	1.42	0.71	1.89	0.08
	136-NI-120-60-B		-	4.72	2.36	0.24	0.20	-	-	3.78	1.42	0.71	1.89	0.08
		136-NI-120-60-C	-	4.72	2.36	0.24	-	0.20	0.33	3.78	1.42	0.71	1.89	0.08

Número de pieza B - Con agujeros pasantes	Número de pieza C - Con agujeros avellanados	l₁ Extendido en un lado	Extendido en ambos lados	l₂	d₁	d₂	d₃	d₄	m₁	m₂	m₄	m₅	s

136-A4-45-30-B		1.77	-	1.18	0.12	0.13	-	-	1.30	0.71	0.35	-	0.06
	136-A4-45-30-C	1.77	-	1.18	0.12	-	0.16	0.25	1.30	0.71	0.35	-	0.06
136-A4-60-30-B		-	2.36	1.18	0.12	0.13	-	-	1.89	0.71	0.35	0.94	0.06
	136-A4-60-30-C	-	2.36	1.18	0.12	-	0.16	0.25	1.89	0.71	0.35	0.94	0.06
136-A4-60-40-B		2.36	-	1.57	0.16	0.17	-	-	1.77	0.98	0.49	-	0.08
	136-A4-60-40-C	2.36	-	1.57	0.16	-	0.20	0.33	1.77	0.98	0.49	-	0.08
136-A4-80-40-B		-	3.15	1.57	0.16	0.17	-	-	2.56	0.98	0.49	1.28	0.08
	136-A4-80-40-C	-	3.15	1.57	0.16	-	0.20	0.33	2.56	0.98	0.49	1.28	0.08
136-A4-75-50-B		2.95	-	1.97	0.24	0.20	-	-	2.17	1.18	0.59	-	0.08
	136-A4-75-50-C	2.95	-	1.97	0.24	-	0.20	0.33	2.17	1.18	0.59	-	0.08
136-A4-100-50-B		-	3.94	1.97	0.24	0.20	-	-	3.15	1.18	0.59	1.57	0.08
	136-A4-100-50-C	-	3.94	1.97	0.24	-	0.20	0.33	3.15	1.18	0.59	1.57	0.08
136-A4-90-60-B		3.54	-	2.36	0.24	0.20	-	-	2.60	1.42	0.71	-	0.08
	136-A4-90-60-C	3.54	-	2.36	0.24	-	0.20	0.33	2.60	1.42	0.71	-	0.08
136-A4-120-60-B		-	4.72	2.36	0.24	0.20	-	-	3.78	1.42	0.71	1.89	0.08
	136-A4-120-60-C	-	4.72	2.36	0.24	-	0.20	0.33	3.78	1.42	0.71	1.89	0.08

l₁ Extendido en un lado	Extendido en ambos lados	l₂	d₁	d₂	d₃	d₄	m₁	m₂	m₄	m₅	s

1.77	-	1.18	0.12	0.13	0.16	0.25	1.30	0.71	0.35	0.94	0.06
-	2.36	1.18	0.12	0.13	0.16	0.25	1.89	0.71	0.35	0.94	0.06
2.36	-	1.57	0.16	0.17	0.20	0.33	1.77	0.98	0.49	1.28	0.08
-	3.15	1.57	0.16	0.17	0.20	0.33	2.56	0.98	0.49	1.28	0.08
2.95	-	1.97	0.24	0.20	0.20	0.33	2.17	1.18	0.59	1.57	0.08
-	3.94	1.97	0.24	0.20	0.20	0.33	3.15	1.18	0.59	1.57	0.08
3.54	-	2.36	0.24	0.20	0.20	0.33	2.60	1.42	0.71	1.89	0.08
-	4.72	2.36	0.24	0.20	0.20	0.33	3.78	1.42	0.71	1.89	0.08

Configurador de producto 3D

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$132.60

Favor de llamar para confirmar tiempo de entrega

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$132.60
100	249	Mex$121.55
250	499	Mex$110.50
≥ 500		Mex$99.45

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.041 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
