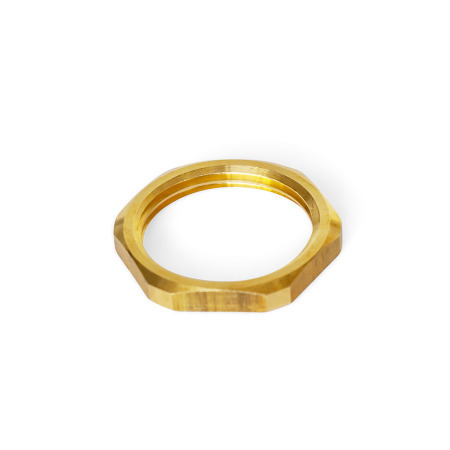

Tuercas hexagonales finas GN 7430

Descripción del producto

Información

Las tuercas hexagonales finas GN 7430 se utilizan para el montaje de elementos de ventilación, mirillas de líquido o tapones roscados si el espesor de la pared es insuficiente para alojar una rosca o si esto debe evitarse para simplificar la fabricación.

El perfil hexagonal suficientemente largo está biselado solo de un lado, lo que aumenta la superficie de apoyo y la longitud de la rosca.

Especificación

LatónMS, acabado liso

RoHS

Armar y cotizar.

Número de pieza	d₁ Rosca fina	b	d₂ +0.012 Ø recomendado del orificio	e ≈	s

7430-M12X1.5-MS	M 12 x 1.5	0.12	0.47 +0.012	0.69	0.63
7430-G1/4-MS	-	-	-	-	-
7430-M14X1.5-MS	M 14 x 1.5	0.12	0.55 +0.012	0.77	0.71
7430-G3/8-MS	-	-	-	-	-
7430-M16X1.5-MS	M 16 x 1.5	0.12	0.63 +0.012	0.91	0.83
7430-G1/2-MS	-	-	-	-	-
7430-M20X1.5-MS	M 20 x 1.5	0.16	0.79 +0.012	1.02	0.94
7430-G3/4-MS	-	-	-	-	-
7430-M26X1.5-MS	M 26 x 1.5	0.16	1.02 +0.012	1.28	1.18
7430-G1-MS	-	-	-	-	-
7430-M27X1.5-MS	M 27 x 1.5	0.16	1.06 +0.012	1.36	1.26
7430-G11/4-MS	-	-	-	-	-
7430-M33X1.5-MS	M 33 x 1.5	0.20	1.30 +0.012	1.75	1.61
7430-G11/2-MS	-	-	-	-	-
7430-M40X1.5-MS	M 40 x 1.5	0.20	1.57 +0.012	1.99	1.81
7430-G2-MS	-	-	-	-	-
7430-M42X1.5-MS	M 42 x 1.5	0.20	1.65 +0.012	2.15	1.97

d₁ Rosca de tubo	b	d₂ +0.012 Ø recomendado del orificio	e ≈	s

-	-	-	-	-
G 1/4	0.12	0.52 +0.012	0.69	0.63
-	-	-	-	-
G 3/8	0.12	0.66 +0.012	0.91	0.83
-	-	-	-	-
G 1/2	0.16	0.83 +0.012	1.02	0.94
-	-	-	-	-
G 3/4	0.16	1.04 +0.012	1.28	1.18
-	-	-	-	-
G 1	0.20	1.31 +0.012	1.75	1.61
-	-	-	-	-
G 1 1/4	0.20	1.65 +0.012	1.99	1.81
-	-	-	-	-
G 1 1/2	0.24	1.89 +0.012	2.40	2.17
-	-	-	-	-
G 2	0.24	2.35 +0.012	2.83	2.56
-	-	-	-	-

d₁ Rosca fina	b	d₂ +0.012 Ø recomendado del orificio	e ≈	s

M 12 x 1.5	0.12	0.47	0.69	0.63
M 14 x 1.5	0.12	0.55	0.77	0.71
M 16 x 1.5	0.12	0.63	0.91	0.83
M 20 x 1.5	0.16	0.79	1.02	0.94
M 26 x 1.5	0.16	1.02	1.28	1.18
M 27 x 1.5	0.16	1.06	1.36	1.26
M 33 x 1.5	0.20	1.30	1.75	1.61
M 40 x 1.5	0.20	1.57	1.99	1.81
M 42 x 1.5	0.20	1.65	2.15	1.97

d₁ Rosca de tubo	b	d₂ +0.012 Ø recomendado del orificio	e ≈	s

G 1/4	0.12	0.52	0.69	0.63
G 3/8	0.12	0.66	0.91	0.83
G 1/2	0.16	0.83	1.02	0.94
G 3/4	0.16	1.04	1.28	1.18
G 1	0.20	1.31	1.75	1.61
G 1 1/4	0.20	1.65	1.99	1.81
G 1 1/2	0.24	1.89	2.40	2.17
G 2	0.24	2.35	2.83	2.56
-	-	-	-	-

Configurador de producto 3D

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$31.20

Favor de llamar para confirmar tiempo de entrega

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$42.74
50	99	Mex$39.18
100	249	Mex$35.62
≥ 250		Mex$32.06

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.002 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
