Acoplamientos de doble bucle GN 2250

Material: ST - Acero
Material (Bucle): S - Thermoplastic elastomer (TPE)

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Conformidad con la FDA

Hoja de la norma GN 2250 Imprimir esta página Acoplamientos - Notas generales Acoplamientos - Tipos Tolerancias fundamentales ISO Características del plástico Características del acero inoxidable

Descripción del producto

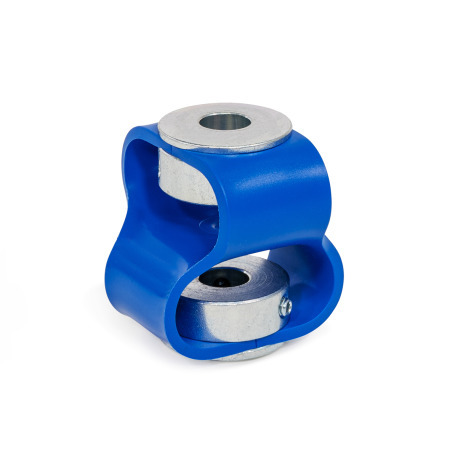

Los acoplamientos de doble bucle GN 2250 conectan ejes y compensan la desalineación axial, radial y angular. El diseño especial tiene un efecto de amortiguación de impactos y vibraciones, aísla térmicamente y eléctricamente los ejes conectados y garantiza una marcha muy suave.

La versión acero inoxidable AISI 316L es especialmente adecuada para aplicaciones en entornos altamente corrosivos y, gracias al material conforme a la FDA de los dobles bucles, también en el sector de alimentación.

Especificación

AceroST

Zincado, acabado pasivado azul
Bucle
Thermoplastic elastomer (TPE)S
- Temperatura de trabajo de
  -22 °F a 176 °F (-30 °C a +80 °C)
- Azul
- Dureza 55 Shore D
Prisionero DIN 916
Acero, zincado

Acero inoxidableA4 AISI 316L

Acabado liso
Bucle
Elastómero termoplástico (TPE),
FDA compliant materialF
- Temperatura de trabajo de
  -22 °F a 176 °F (-30 °C a +80 °C)
- Azul
- Dureza 50 Shore D
Prisionero DIN 916
Acero inoxidable

RoHS

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza ST - Acero	Número de pieza A4 - Acero inoxidable	d₁ ±0.04	d₂ - d₃ H8 Tolerancia del eje recomendada h7 en mm	d₄	l₁ ±0.08	l₂	l₃


2250-29-B6-6-ST-S		1.14 ±0.04	6-6 H8 / h7	M 3	1.14 ±0.08	0.35	0.10
	2250-29-B6-6-A4-F	1.14 ±0.04	6-6 H8 / h7	M 3	1.14 ±0.08	0.35	0.10
2250-48-B10-10-ST-S		1.89 ±0.04	10-10 H8 / h7	M 4	1.81 ±0.08	0.51	0.35
	2250-48-B10-10-A4-F	1.89 ±0.04	10-10 H8 / h7	M 4	1.81 ±0.08	0.51	0.35

d₁ ±0.04	Máx. par en Nm	Máx. velocidad de rotación (min^-1)	Momento de inercia en kgm²	Rigidez a la torsión estática en Nm/rueda	Rango de muelle en N/mm	Máx. compensación de ejeRadial en mm	Axial en mm	Angular en º	Máx. par de apriete de los prisioneros en Nm ST	A4

1.14 ±0.04	0.5	3000	4.1 x 10^{^-6}	13	13	± 2	± 2	± 10	1	-
1.14 ±0.04	0.5	3000	4.1 x 10^{^-6}	13	13	± 2	± 2	± 10	-	0.8
1.89 ±0.04	2	3000	1.06 x 10^{^-5}	28	7	± 3	± 4	± 12	1	-
1.89 ±0.04	2	3000	1.06 x 10^{^-5}	28	7	± 3	± 4	± 12	-	1.8

d₁ ±0.04	d₂ - d₃ H8 Tolerancia del eje recomendada h7 en mm	d₄	l₁ ±0.08	l₂	l₃

1.14	6-6	M 3	1.14	0.35	0.10
1.89	10-10	M 4	1.81	0.51	0.35

d₁ ±0.04	Máx. par en Nm	Máx. velocidad de rotación (min^-1)	Momento de inercia en kgm²	Rigidez a la torsión estática en Nm/rueda	Rango de muelle en N/mm	Máx. compensación de ejeRadial en mm	Axial en mm	Angular en º	Máx. par de apriete de los prisioneros en Nm ST	A4

1.14	0.5	3000	4.1 x 10^{^-6}	13	13	± 2	± 2	± 10	1	0.8
1.89	2	3000	1.06 x 10^{^-5}	28	7	± 3	± 4	± 12	1	1.8

Número de pieza

Total (sin IVA)

Mex$888.60

Disponibles 2 semanas

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	9	Mex$888.60
10	24	Mex$814.55
25	49	Mex$740.50
≥ 50		Mex$666.45

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.070 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
