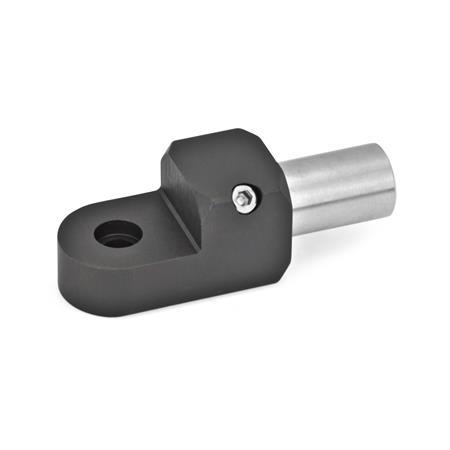

GN 483 Abrazaderas de montaje giratorias T Aluminio

Acabado: ELS - Acabado anodizado, negro
Tipo: W - Con perno

Hoja de la norma GN 483 Imprimir esta página Gama de montajes de abrazaderas Características del acero inoxidable

Descripción del producto

Las abrazaderas de montaje giratorias T GN 483 se pueden combinar con las abrazaderas de montaje giratorias GN 482, las abrazaderas articuladas de fijación GN 484 y con las abrazaderas de montaje giratorias con placa base GN 485 que tengan las mismas dimensiones de k (articulación de la abrazadera). Para este propósito, se dispone de juegos de sujeción GN 511.1 con tornillo (tipo S) y palanca ajustable (tipo K) (consulte el número de pieza en la tabla de dimensiones).

Especificación

Aluminio

Acabado pulido mateMT
Acabado anodizado, negroELS

Perno (Tipo W)
Acero inoxidable AISI 304

Tornillo prisionero DIN 913 (Tipo A)
Acero inoxidable AISI 304

Tornillo prisionero DIN 915 (Tipo W)
Acero inoxidable AISI 304

RoHS

GN 483 Abrazaderas giratorias en T, de aluminio boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

A	Con orificio
W	Con perno

Número de pieza MT	Número de pieza ELS	d₁ Tipo A	d₂ Tipo W	k	d₃	d₄ Orificio de giro	d₅ Rosca	l₁	l₂	l₃	l₄	l₅	l₆	t	Juego de fijación para d₄ Tipo S	Juego de fijación para d₄ Tipo K

483-B8-16-A-MT	483-B8-16-A-ELS	B 8	-	0.63	0.28	0.18	M 4	1.18	0.87	0.51	0.31	0.22	0.63	0.31	511.1-M4-16-S	511.1-M4-16-K
483-B10-20-A-MT	483-B10-20-A-ELS	B 10	-	0.79	0.33	0.22	M 5	1.50	1.10	0.67	0.39	0.28	0.67	0.39	511.1-M5-20-S	511.1-M5-20-K
483-B12-20-A-MT	483-B12-20-A-ELS	B 12	-	0.79	0.33	0.22	M 5	1.50	1.10	0.67	0.39	0.31	0.75	0.47	511.1-M5-20-S	511.1-M5-20-K
483-B15-25-A-MT	483-B15-25-A-ELS	B 15	-	0.98	0.39	0.26	M 6	1.81	1.32	0.79	0.49	0.39	0.83	0.59	511.1-M6-25-S	511.1-M6-25-K
483-B16-25-A-MT	483-B16-25-A-ELS	B 16	-	0.98	0.39	0.26	M 6	1.81	1.32	0.79	0.49	0.43	0.94	0.63	511.1-M6-25-S	511.1-M6-25-K
483-B20-30-A-MT	483-B20-30-A-ELS	B 20	-	1.18	0.39	0.26	M 6	2.17	1.57	0.94	0.59	0.47	1.02	0.71	511.1-M6-30-S	511.1-M6-30-K

Número de pieza MT	Número de pieza ELS	d₁ Tipo A	d₂ Tipo W	k	d₃	d₄ Orificio de giro	d₅ Rosca	l₁	l₂	l₃	l₄	l₅	l₆	t	Juego de fijación para d₄ Tipo S	Juego de fijación para d₄ Tipo K

483-8-16-W-MT	483-8-16-W-ELS	-	0.31	0.63	0.28	0.18	M 4	1.18	0.87	0.51	0.31	0.22	0.63	0.31	511.1-M4-16-S	511.1-M4-16-K
483-10-20-W-MT	483-10-20-W-ELS	-	0.39	0.79	0.33	0.22	M 5	1.50	1.10	0.67	0.39	0.28	0.67	0.39	511.1-M5-20-S	511.1-M5-20-K
483-12-20-W-MT	483-12-20-W-ELS	-	0.47	0.79	0.33	0.22	M 5	1.50	1.10	0.67	0.39	0.31	0.75	0.47	511.1-M5-20-S	511.1-M5-20-K
483-15-25-W-MT	483-15-25-W-ELS	-	0.59	0.98	0.39	0.26	M 6	1.81	1.32	0.79	0.49	0.39	0.83	0.59	511.1-M6-25-S	511.1-M6-25-K
483-16-25-W-MT	483-16-25-W-ELS	-	0.63	0.98	0.39	0.26	M 6	1.81	1.32	0.79	0.49	0.43	0.94	0.63	511.1-M6-25-S	511.1-M6-25-K
483-20-30-W-MT	483-20-30-W-ELS	-	0.79	1.18	0.39	0.26	M 6	2.17	1.57	0.94	0.59	0.47	1.02	0.71	511.1-M6-30-S	511.1-M6-30-K

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ Tipo A	d₂ Tipo W	k	d₃	d₄ Orificio de giro	d₅ Rosca	l₁	l₂	l₃	l₄	l₅	l₆	t	Juego de fijación para d₄ Tipo S	Juego de fijación para d₄ Tipo K

B 8	0.31	0.63	0.28	0.18	M 4	1.18	0.87	0.51	0.31	0.22	0.63	0.31	511.1-M4-16-S	511.1-M4-16-K
B 10	0.39	0.79	0.33	0.22	M 5	1.50	1.10	0.67	0.39	0.28	0.67	0.39	511.1-M5-20-S	511.1-M5-20-K
B 12	0.47	0.79	0.33	0.22	M 5	1.50	1.10	0.67	0.39	0.31	0.75	0.47	511.1-M5-20-S	511.1-M5-20-K
B 15	0.59	0.98	0.39	0.26	M 6	1.81	1.32	0.79	0.49	0.39	0.83	0.59	511.1-M6-25-S	511.1-M6-25-K
B 16	0.63	0.98	0.39	0.26	M 6	1.81	1.32	0.79	0.49	0.43	0.94	0.63	511.1-M6-25-S	511.1-M6-25-K
B 20	0.79	1.18	0.39	0.26	M 6	2.17	1.57	0.94	0.59	0.47	1.02	0.71	511.1-M6-30-S	511.1-M6-30-K

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$627.60

Disponibles 2 semanas

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	9	Mex$859.81
10	24	Mex$788.16
25	49	Mex$716.51
≥ 50		Mex$644.86

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.044 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
