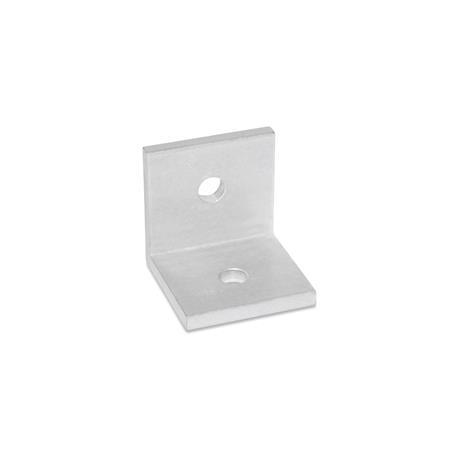

Soportes de conexión GN 970

Descripción del producto

Información

Los soportes de conexión GN 970 se utilizan universalmente para conexiones y fijación en ángulo recto de, por ejemplo, placas de base o cubiertas.

El tipo A facilita el uso de plantillas de perforación específicas a la aplicación, así como la fijación por soldadura.

Los soportes de instalación tipo B tienen 2 o 4 orificios, dependiendo de la longitud l₁.

Especificación

Acero estructuralSTB
Estirado, con bordes afilados
Acabado ennegrecido

AluminioALM
Estampado
Acabado mate (rectificada)

RoHS

Armar y cotizar.

Número de pieza A - Sin orificio	Número de pieza B - Con orificio	h₁ ALM	STB	b₁	l₁	b₂	d	h₂	l₂	m	s

970-ALM-30-30-30-A	970-ALM-30-30-30-B	1.18	-	1.18	1.18	0.71	0.24	0.71	0.59	-	0.16
970-ALM-30-30-60-A	970-ALM-30-30-60-B	1.18	-	1.18	2.36	0.71	0.24	0.71	0.59	1.18	0.16
970-ALM-40-40-40-A	970-ALM-40-40-40-B	1.57	-	1.57	1.57	0.94	0.32	0.94	0.79	-	0.20
970-ALM-40-40-80-A	970-ALM-40-40-80-B	1.57	-	1.57	3.15	0.94	0.32	0.94	0.79	1.57	0.20
970-ALM-50-50-50-A	970-ALM-50-50-50-B	1.97	-	1.97	1.97	1.18	0.40	1.18	0.98	-	0.24
970-ALM-50-50-100-A	970-ALM-50-50-100-B	1.97	-	1.97	3.94	1.18	0.40	1.18	0.98	1.97	0.24

Número de pieza A - Sin orificio	Número de pieza B - Con orificio	h₁ ALM	STB	b₁	l₁	b₂	d	h₂	l₂	m	s

970-STB-30-30-30-A	970-STB-30-30-30-B	-	1.18	1.18	1.18	0.71	0.24	0.71	0.59	-	0.16
970-STB-30-30-60-A	970-STB-30-30-60-B	-	1.18	1.18	2.36	0.71	0.24	0.71	0.59	1.18	0.16
970-STB-40-40-40-A	970-STB-40-40-40-B	-	1.57	1.57	1.57	0.94	0.32	0.94	0.79	-	0.20
970-STB-40-40-80-A	970-STB-40-40-80-B	-	1.57	1.57	3.15	0.94	0.32	0.94	0.79	1.57	0.20

h₁ ALM	STB	b₁	l₁	b₂	d	h₂	l₂	m	s

1.18	1.18	1.18	1.18	0.71	0.24	0.71	0.59	-	0.16
1.18	1.18	1.18	2.36	0.71	0.24	0.71	0.59	1.18	0.16
1.57	1.57	1.57	1.57	0.94	0.32	0.94	0.79	-	0.20
1.57	1.57	1.57	3.15	0.94	0.32	0.94	0.79	1.57	0.20
1.97	-	1.97	1.97	1.18	0.40	1.18	0.98	-	0.24
1.97	-	1.97	3.94	1.18	0.40	1.18	0.98	1.97	0.24

Configurador de producto 3D

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$177.60

Favor de llamar para confirmar tiempo de entrega

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	24	Mex$243.31
25	49	Mex$223.04
50	99	Mex$202.76
≥ 100		Mex$182.48

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.037 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Todos los precios están en pesos mexicanos. Impuestos no incluidos.
