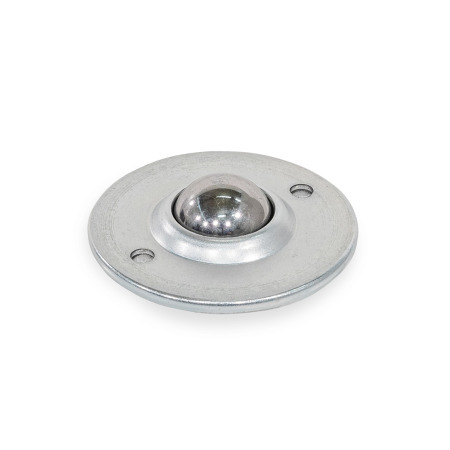

GN 509.8 Unidades de transferencia con bola Carcasa de lámina de acero, con brida de montaje

Material de la carcasa: S - Chapa de acero
Material de la bola de carga: BL - Acero

Hoja de la norma GN 509.8 Imprimir esta página Vista general de los tipos de elementos de deslizamiento con bola Instrucciones técnicas Características del plástico

Descripción del producto

Los unidades de transferencia con bola GN 509.8 se utilizan, por ejemplo, en tecnología de cintas transportadoras o en mesas de envasado para mover cargas pesadas en cualquier dirección sin gran esfuerzo. El cojinete de rodillos de la bola garantiza un funcionamiento fiable y una larga vida útil.

Los elementos de deslizamiento con bola se fijan mediante la brida de montaje.

Especificación

Carcasa
Chapa de aceroS
Zincado, acabado pasivado azul

Bola de carga

AceroBL, acabado liso
Acero inoxidableNI AISI 420C
PlásticoKU, poliacetal (POM)

Bolas del cojinete

Acero, acabado liso para bola de carga BL/KU
Acero inoxidable AISI 420C para bola de carga NI

RoHS

GN 509.8 Unidades de transferencia con bola, carcasa de lámina de acero, con brida de montaje boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Número de pieza BL - Acero	Número de pieza NI - Acero inoxidable	Número de pieza KU - Plástico	Tamaño	d₁ Bola	d₂	d₃ ±0.02	d₄	d₅	h₁ ±0.02	h₂ ±0.02	h₃	Carga C SBL / SNI	SKU


509.8-15-SBL	509.8-15-SNI	509.8-15-SKU	15	0.62	0.94	1.61 ±0.02	1.18	0.14	0.77 ±0.02	0.43 ±0.02	0.13	33.72 lbf (150 N)	22.48 lbf (100 N)
509.8-25-SBL	509.8-25-SNI	509.8-25-SKU	25	1.00	1.50	2.20 ±0.02	1.77	0.16	1.18 ±0.02	0.57 ±0.02	0.13	135 lbf (600 N)	44.96 lbf (200 N)

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Tamaño	d₁ Bola	d₂	d₃ ±0.02	d₄	d₅	h₁ ±0.02	h₂ ±0.02	h₃	Carga C SBL / SNI	SKU

15	0.62	0.94	1.61	1.18	0.14	0.77	0.43	0.13	33.72 lbf (150 N)	22.48 lbf (100 N)
25	1.00	1.50	2.20	1.77	0.16	1.18	0.57	0.13	135 lbf (600 N)	44.96 lbf (200 N)

Armar y cotizar.

Tamaño

Material de la carcasa

S - Chapa de acero

Material de la bola de carga

BL - Acero

KU - Plástico

NI - Acero inoxidable

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$333.60

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$333.60
100	249	Mex$305.80
250	499	Mex$278.00
≥ 500		Mex$250.20

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.099 lbs
