GN 606 Tornillos de cabeza hueca Acero inoxidable, con extremos de bola completa / plana / dentada

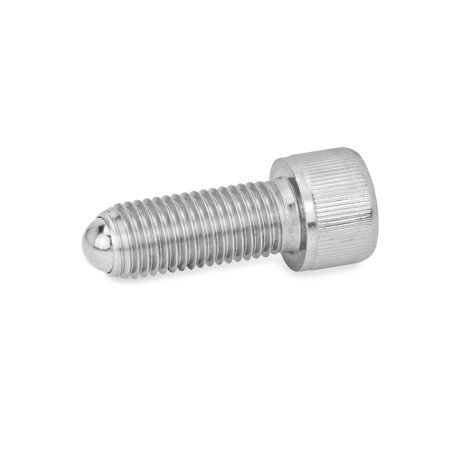

Foto

Tipo: AN - Bola completa

GN 606 Tornillos de cabeza hueca de acero inoxidable, con extremos de bola completa / plana / dentada Tipo: BN - Bola plana

GN 606 Tornillos de cabeza hueca de acero inoxidable, con extremos de bola completa / plana / dentada Tipo: VRN - Bola plana, con tope limitante de giro, dentada

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Hoja de la norma GN 606 Imprimir esta página Características del acero inoxidable

Descripción del producto

Información

Los tornillos de cabeza hueca GN 606 con punta de bola completa (tipo AN) se usan en aplicaciones en donde se requiere un contacto con punta de bola.

La bola movible con cara plana (tipo BN) permite la sujeción o el apoyo en superficies no paralelas. Las muescas en la pieza de trabajo se eliminan y la pieza no altera su posición durante la sujeción.

Los tornillos de cabeza hueca con bola de seguridad (tipos VN y VRN) están diseñados de modo que la bola con cara plana no pueda girar más de 9 grados como máximo. Esto permite la sujeción completa de la bola de cara plana en todo momento.

Especificación

Cuerpo
Acero inoxidable AISI 304

Bola
Acero inoxidable AISI 440C
Endurecido

RoHS

Dibujo técnico

GN 606 Tornillos de cabeza hueca de acero inoxidable, con extremos de bola completa / plana / dentada boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

AN	Bola completa
BN	Bola plana
VN	Bola plana, con tope limitante de giro
VRN	Bola plana, con tope limitante de giro, dentada

Número de pieza	d₁ Tipo AN Tipo BN	Tipo VN Tipo VRN	l₁ Longitud nominal	d₂	d₃	d₄	l₂ ≈	l₃ ≈	l₄ ≈	l₅	l₆	A/F	Carga estática Tipo AN / Tipo BN

606-8X32-0.500-AN	8 x 32	-	0.500	0.078	-	0.270	0.030	-	-	0.082	0.164	0.141	459 lbf (2040 N)
606-10X24-0.500-AN	10 x 24	-	0.500	0.094	-	0.312	0.039	-	-	0.094	0.190	0.156	674 lbf (3000 N)
606-10X24-0.625-AN	10 x 24	-	0.625	0.094	-	0.312	0.039	-	-	0.094	0.190	0.156	674 lbf (3000 N)
606-10X32-0.500-AN	10 x 32	-	0.500	0.125	-	0.312	0.039	-	-	0.094	0.190	0.156	674 lbf (3000 N)
606-10X32-0.625-AN	10 x 32	-	0.625	0.125	-	0.312	0.039	-	-	0.094	0.190	0.156	674 lbf (3000 N)
606-1/4X20-0.625-AN	1/4 x 20	-	0.625	0.156	-	0.375	0.049	-	-	0.118	0.250	0.188	1012 lbf (4500 N)
606-1/4X20-0.750-AN	1/4 x 20	-	0.750	0.156	-	0.375	0.049	-	-	0.118	0.250	0.188	1012 lbf (4500 N)
606-1/4X20-1.250-AN	1/4 x 20	-	1.250	0.156	-	0.375	0.049	-	-	0.118	0.250	0.188	1012 lbf (4500 N)
606-5/16X18-0.875-AN	5/16 x 18	-	0.875	0.219	-	0.469	0.067	-	-	0.137	0.313	0.250	2023 lbf (9000 N)
606-5/16X18-1.500-AN	5/16 x 18	-	1.500	0.219	-	0.469	0.067	-	-	0.137	0.313	0.250	2023 lbf (9000 N)
606-3/8X16-1.000-AN	3/8 x 16	-	1.000	0.266	-	0.562	0.079	-	-	0.177	0.375	0.313	3237 lbf (14400 N)
606-3/8X16-1.500-AN	3/8 x 16	-	1.500	0.266	-	0.562	0.079	-	-	0.177	0.375	0.313	3237 lbf (14400 N)
606-1/2X13-2.000-AN	1/2 x 13	-	2.000	0.344	-	0.750	0.102	-	-	0.196	0.500	0.375	4047 lbf (18000 N)
606-M4-10-AN	M 4	-	0.394	0.098	-	0.276	0.031	-	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-12-AN	M 4	-	0.472	0.098	-	0.276	0.031	-	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-16-AN	M 4	-	0.630	0.098	-	0.276	0.031	-	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-20-AN	M 4	-	0.787	0.098	-	0.276	0.031	-	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-25-AN	M 4	-	0.984	0.098	-	0.276	0.031	-	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M5-12-AN	M 5	-	0.472	0.118	-	0.335	0.039	-	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-16-AN	M 5	-	0.630	0.118	-	0.335	0.039	-	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-20-AN	M 5	-	0.787	0.118	-	0.335	0.039	-	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-25-AN	M 5	-	0.984	0.118	-	0.335	0.039	-	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-30-AN	M 5	-	1.181	0.118	-	0.335	0.039	-	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M6-16-AN	M 6	-	0.630	0.157	-	0.394	0.051	-	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-20-AN	M 6	-	0.787	0.157	-	0.394	0.051	-	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-25-AN	M 6	-	0.984	0.157	-	0.394	0.051	-	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-30-AN	M 6	-	1.181	0.157	-	0.394	0.051	-	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-40-AN	M 6	-	1.575	0.157	-	0.394	0.051	-	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M8-20-AN	M 8	-	0.787	0.217	-	0.512	0.071	-	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-30-AN	M 8	-	1.181	0.217	-	0.512	0.071	-	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-35-AN	M 8	-	1.378	0.217	-	0.512	0.071	-	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-40-AN	M 8	-	1.575	0.217	-	0.512	0.071	-	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-50-AN	M 8	-	1.969	0.217	-	0.512	0.071	-	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M10-25-AN	M 10	-	0.984	0.276	-	0.630	0.091	-	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-30-AN	M 10	-	1.181	0.276	-	0.630	0.091	-	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-40-AN	M 10	-	1.575	0.276	-	0.630	0.091	-	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-50-AN	M 10	-	1.969	0.276	-	0.630	0.091	-	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-60-AN	M 10	-	2.362	0.276	-	0.630	0.091	-	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M12-30-AN	M 12	-	1.181	0.335	-	0.709	0.110	-	-	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-50-AN	M 12	-	1.969	0.335	-	0.709	0.110	-	-	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-80-AN	M 12	-	3.150	0.335	-	0.709	0.110	-	-	0.197	0.472	0.394	4047 lbf (18000 N)
606-M16-40-AN	M 16	-	1.575	0.472	-	0.945	0.169	-	-	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-60-AN	M 16	-	2.362	0.472	-	0.945	0.169	-	-	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-80-AN	M 16	-	3.150	0.472	-	0.945	0.169	-	-	0.236	0.630	0.551	9847 lbf (43800 N)

Número de pieza	d₁ Tipo AN Tipo BN	Tipo VN Tipo VRN	l₁ Longitud nominal	d₂	d₃	d₄	l₂ ≈	l₃ ≈	l₄ ≈	l₅	l₆	A/F	Carga estática Tipo AN / Tipo BN

606-8X32-0.500-BN	8 x 32	-	0.500	-	0.061	0.270	-	0.0078	-	0.082	0.164	0.141	459 lbf (2040 N)
606-10X24-0.500-BN	10 x 24	-	0.500	-	0.075	0.312	-	0.0150	-	0.094	0.190	0.156	674 lbf (3000 N)
606-10X24-0.625-BN	10 x 24	-	0.625	-	0.075	0.312	-	0.0150	-	0.094	0.190	0.156	674 lbf (3000 N)
606-10X32-0.500-BN	10 x 32	-	0.500	-	0.103	0.312	-	0.0150	-	0.094	0.190	0.156	674 lbf (3000 N)
606-10X32-0.625-BN	10 x 32	-	0.625	-	0.103	0.312	-	0.0150	-	0.094	0.190	0.156	674 lbf (3000 N)
606-1/4X20-0.625-BN	1/4 x 20	-	0.625	-	0.124	0.375	-	0.0236	-	0.118	0.250	0.188	1012 lbf (4500 N)
606-1/4X20-0.750-BN	1/4 x 20	-	0.750	-	0.124	0.375	-	0.0236	-	0.118	0.250	0.188	1012 lbf (4500 N)
606-1/4X20-1.250-BN	1/4 x 20	-	1.250	-	0.124	0.375	-	0.0236	-	0.118	0.250	0.188	1012 lbf (4500 N)
606-5/16X18-0.875-BN	5/16 x 18	-	0.875	-	0.172	0.469	-	0.0314	-	0.137	0.313	0.250	2023 lbf (9000 N)
606-5/16X18-1.500-BN	5/16 x 18	-	1.500	-	0.172	0.469	-	0.0314	-	0.137	0.313	0.250	2023 lbf (9000 N)
606-3/8X16-1.000-BN	3/8 x 16	-	1.000	-	0.210	0.562	-	0.0314	-	0.177	0.375	0.313	3237 lbf (14400 N)
606-3/8X16-1.500-BN	3/8 x 16	-	1.500	-	0.210	0.562	-	0.0314	-	0.177	0.375	0.313	3237 lbf (14400 N)
606-1/2X13-2.000-BN	1/2 x 13	-	2.000	-	0.266	0.750	-	0.0393	-	0.196	0.500	0.375	4047 lbf (18000 N)
606-M4-10-BN	M 4	-	0.394	-	0.079	0.276	-	0.0079	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-12-BN	M 4	-	0.472	-	0.079	0.276	-	0.0079	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-16-BN	M 4	-	0.630	-	0.079	0.276	-	0.0079	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-20-BN	M 4	-	0.787	-	0.079	0.276	-	0.0079	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M4-25-BN	M 4	-	0.984	-	0.079	0.276	-	0.0079	-	0.083	0.157	0.118	459 lbf (2040 N)
606-M5-12-BN	M 5	-	0.472	-	0.098	0.335	-	0.0157	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-16-BN	M 5	-	0.630	-	0.098	0.335	-	0.0157	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-20-BN	M 5	-	0.787	-	0.098	0.335	-	0.0157	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-25-BN	M 5	-	0.984	-	0.098	0.335	-	0.0157	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M5-30-BN	M 5	-	1.181	-	0.098	0.335	-	0.0157	-	0.094	0.197	0.157	674 lbf (3000 N)
606-M6-16-BN	M 6	-	0.630	-	0.126	0.394	-	0.0236	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-20-BN	M 6	-	0.787	-	0.126	0.394	-	0.0236	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-25-BN	M 6	-	0.984	-	0.126	0.394	-	0.0236	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-30-BN	M 6	-	1.181	-	0.126	0.394	-	0.0236	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-40-BN	M 6	-	1.575	-	0.126	0.394	-	0.0236	-	0.118	0.236	0.197	1012 lbf (4500 N)
606-M8-20-BN	M 8	-	0.787	-	0.177	0.512	-	0.0315	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-30-BN	M 8	-	1.181	-	0.177	0.512	-	0.0315	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-35-BN	M 8	-	1.378	-	0.177	0.512	-	0.0315	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-40-BN	M 8	-	1.575	-	0.177	0.512	-	0.0315	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-50-BN	M 8	-	1.969	-	0.177	0.512	-	0.0315	-	0.138	0.315	0.236	2023 lbf (9000 N)
606-M10-25-BN	M 10	-	0.984	-	0.236	0.630	-	0.0315	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-30-BN	M 10	-	1.181	-	0.236	0.630	-	0.0315	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-40-BN	M 10	-	1.575	-	0.236	0.630	-	0.0315	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-50-BN	M 10	-	1.969	-	0.236	0.630	-	0.0315	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-60-BN	M 10	-	2.362	-	0.236	0.630	-	0.0315	-	0.177	0.394	0.315	3237 lbf (14400 N)
606-M12-30-BN	M 12	-	1.181	-	0.283	0.709	-	0.0394	-	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-50-BN	M 12	-	1.969	-	0.283	0.709	-	0.0394	-	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-80-BN	M 12	-	3.150	-	0.283	0.709	-	0.0394	-	0.197	0.472	0.394	4047 lbf (18000 N)
606-M16-40-BN	M 16	-	1.575	-	0.421	0.945	-	0.0512	-	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-60-BN	M 16	-	2.362	-	0.421	0.945	-	0.0512	-	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-80-BN	M 16	-	3.150	-	0.421	0.945	-	0.0512	-	0.236	0.630	0.551	9847 lbf (43800 N)

Número de pieza	d₁ Tipo AN Tipo BN	Tipo VN Tipo VRN	l₁ Longitud nominal	d₂	d₃	d₄	l₂ ≈	l₃ ≈	l₄ ≈	l₅	l₆	A/F	Carga estática Tipo AN / Tipo BN

606-M6-16-VN	-	M 6	0.630	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-20-VN	-	M 6	0.787	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-25-VN	-	M 6	0.984	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-30-VN	-	M 6	1.181	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-40-VN	-	M 6	1.575	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M8-20-VN	-	M 8	0.787	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-30-VN	-	M 8	1.181	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-35-VN	-	M 8	1.378	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-40-VN	-	M 8	1.575	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-50-VN	-	M 8	1.969	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M10-25-VN	-	M 10	0.984	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-30-VN	-	M 10	1.181	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-40-VN	-	M 10	1.575	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-50-VN	-	M 10	1.969	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-60-VN	-	M 10	2.362	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M12-30-VN	-	M 12	1.181	-	0.283	0.709	-	-	0.03	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-50-VN	-	M 12	1.969	-	0.283	0.709	-	-	0.03	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-80-VN	-	M 12	3.150	-	0.283	0.709	-	-	0.03	0.197	0.472	0.394	4047 lbf (18000 N)
606-M16-40-VN	-	M 16	1.575	-	0.421	0.945	-	-	0.04	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-60-VN	-	M 16	2.362	-	0.421	0.945	-	-	0.04	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-80-VN	-	M 16	3.150	-	0.421	0.945	-	-	0.04	0.236	0.630	0.551	9847 lbf (43800 N)

Número de pieza	d₁ Tipo AN Tipo BN	Tipo VN Tipo VRN	l₁ Longitud nominal	d₂	d₃	d₄	l₂ ≈	l₃ ≈	l₄ ≈	l₅	l₆	A/F	Carga estática Tipo AN / Tipo BN

606-M6-16-VRN	-	M 6	0.630	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-20-VRN	-	M 6	0.787	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-25-VRN	-	M 6	0.984	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-30-VRN	-	M 6	1.181	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M6-40-VRN	-	M 6	1.575	-	0.126	0.394	-	-	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
606-M8-20-VRN	-	M 8	0.787	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-30-VRN	-	M 8	1.181	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-35-VRN	-	M 8	1.378	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-40-VRN	-	M 8	1.575	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M8-50-VRN	-	M 8	1.969	-	0.177	0.512	-	-	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
606-M10-25-VRN	-	M 10	0.984	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-30-VRN	-	M 10	1.181	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-40-VRN	-	M 10	1.575	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-50-VRN	-	M 10	1.969	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M10-60-VRN	-	M 10	2.362	-	0.236	0.630	-	-	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
606-M12-30-VRN	-	M 12	1.181	-	0.283	0.709	-	-	0.03	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-50-VRN	-	M 12	1.969	-	0.283	0.709	-	-	0.03	0.197	0.472	0.394	4047 lbf (18000 N)
606-M12-80-VRN	-	M 12	3.150	-	0.283	0.709	-	-	0.03	0.197	0.472	0.394	4047 lbf (18000 N)
606-M16-40-VRN	-	M 16	1.575	-	0.421	0.945	-	-	0.04	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-60-VRN	-	M 16	2.362	-	0.421	0.945	-	-	0.04	0.236	0.630	0.551	9847 lbf (43800 N)
606-M16-80-VRN	-	M 16	3.150	-	0.421	0.945	-	-	0.04	0.236	0.630	0.551	9847 lbf (43800 N)

Mostrar / ocultar columnas

Medidas en pulgadas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ Tipo AN Tipo BN	Tipo VN Tipo VRN	l₁ Longitud nominal			d₂	d₃	d₄	l₂ ≈	l₃ ≈	l₄ ≈	l₅	l₆	A/F	Carga estática Tipo AN / Tipo BN

8 x 32	-	0.500	-	-	0.078	0.061	0.270	0.030	0.0078	-	0.082	0.164	0.141	459 lbf (2040 N)
10 x 24	-	0.500	0.625	-	0.094	0.075	0.312	0.039	0.0150	-	0.094	0.190	0.156	674 lbf (3000 N)
10 x 32	-	0.500	0.625	-	0.125	0.103	0.312	0.039	0.0150	-	0.094	0.190	0.156	674 lbf (3000 N)
1/4 x 20	-	0.625	0.750	1.250	0.156	0.124	0.375	0.049	0.0236	-	0.118	0.250	0.188	1012 lbf (4500 N)
5/16 x 18	-	0.875	1.500	-	0.219	0.172	0.469	0.067	0.0314	-	0.137	0.313	0.250	2023 lbf (9000 N)
3/8 x 16	-	1.000	1.500	-	0.266	0.210	0.562	0.079	0.0314	-	0.177	0.375	0.313	3237 lbf (14400 N)
1/2 x 13	-	2.000	-	-	0.344	0.266	0.750	0.102	0.0393	-	0.196	0.500	0.375	4047 lbf (18000 N)

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ Tipo AN Tipo BN	Tipo VN Tipo VRN	l₁ Longitud nominal					d₂	d₃	d₄	l₂ ≈	l₃ ≈	l₄ ≈	l₅	l₆	A/F	Carga estática Tipo AN / Tipo BN

M 4	-	0.394	0.472	0.630	0.787	0.984	0.098	0.079	0.276	0.031	0.0079	-	0.083	0.157	0.118	459 lbf (2040 N)
M 5	-	0.472	0.630	0.787	0.984	1.181	0.118	0.098	0.335	0.039	0.0157	-	0.094	0.197	0.157	674 lbf (3000 N)
M 6	M 6	0.630	0.787	0.984	1.181	1.575	0.157	0.126	0.394	0.051	0.0236	0.02	0.118	0.236	0.197	1012 lbf (4500 N)
M 8	M 8	0.787	1.181	1.378	1.575	1.969	0.217	0.177	0.512	0.071	0.0315	0.02	0.138	0.315	0.236	2023 lbf (9000 N)
M 10	M 10	0.984	1.181	1.575	1.969	2.362	0.276	0.236	0.630	0.091	0.0315	0.02	0.177	0.394	0.315	3237 lbf (14400 N)
M 12	M 12	1.181	1.969	3.150	-	-	0.335	0.283	0.709	0.110	0.0394	0.03	0.197	0.472	0.394	4047 lbf (18000 N)
M 16	M 16	1.575	2.362	3.150	-	-	0.472	0.421	0.945	0.169	0.0512	0.04	0.236	0.630	0.551	9847 lbf (43800 N)

Armar y cotizar.

Configurador de producto 3D

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$266.40

Favor de llamar para confirmar tiempo de entrega

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	249	Mex$364.97
250	499	Mex$334.55
500	999	Mex$304.14
≥ 1000		Mex$273.73

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.004 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Todos los precios están en pesos mexicanos. Impuestos no incluidos.
