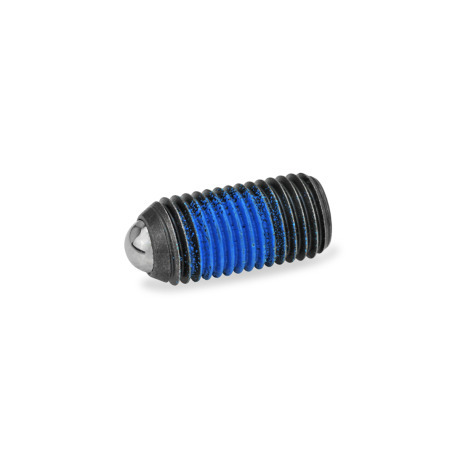

Posicionadores de bola con bloqueador de roscas GN 615.3

GN 615.3 Posicionadores de bola con bloqueador de roscas de acero / acero inoxidable, con hexágono interno Tipo: K - Acero, carga de muelle estándar
Bloqueador de roscas: PFB - Parche de poliamida

Tipo: K - Acero, carga de muelle estándar
Bloqueador de roscas: PFB - Parche de poliamida

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Hoja de la norma GN 615.3 Imprimir esta página Bloqueador de roscas PFB Bloqueador de roscas MVK Características del acero inoxidable

Descripción del producto

Los tipos de parche PFB (poliamida) son un material para el atasque de roscas que también proporciona algunas propiedades antivibración para sujetar a los posicionadores de bola en su lugar. El revestimiento de los tipos K o KN (fuerza de resorte estándar) está indicado en azul, el de los tipos KS o KSN (fuerza de resorte alta) en verde. Para este tipo de bloqueador de roscas, se requiere un par relativamente alto. Por lo tanto, esta versión con un hexágono interno es preferible a la versión con una ranura (GN 615).

MVK (precote de micro encapsulación) es un tipo de pegamento bloqueador de roscas (indicado en rojo) que rodea a la circunferencia del cuerpo roscado, tal como se muestra.

Especificación

Tipo K / KS

Alojamiento de acero, acabado ennegrecido
Bola de acero, endurecido

Tipo KN / KSN

Alojamiento de acero inoxidable AISI 303
Bola de acero inoxidable AISI 420C, endurecido

Identificación de los tipos KS / KSN
Alojamiento con 2 marcas longitudinales

Bloqueadores de roscas

Parche de poliamidaPFB
M3 - M16
M20, M24 *
Microencapsulación*MVK

RoHS

GN 615.3 Posicionadores de bola con bloqueador de roscas de acero / acero inoxidable, con hexágono interno boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

K	Acero, carga de muelle estándar
KS	Acero, carga de muelle alta
KN	Acero inoxidable, carga de muelle estándar
KSN	Acero inoxidable, carga de muelle alta

Tipo: KS - Acero, carga de muelle alta

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza PFB - Parche de poliamida	Número de pieza MVK - Microencapsulación	d₁	d₂	Longitud l ±0.004	A/F en mm	w Compresión	Carga de muelle ≈ Estándar (Tipo K/KN) Inicial	Final	Carga de muelle ≈ Alta (Tipo KS/KSN) Inicial	Final

615.3-M3-KS-PFB		M 3	0.06	0.315 ±0.004	1.5	0.02	-	-	1.12 lbf (5 N)	2.02 lbf (9 N)
615.3-M4-KS-PFB	615.3-M4-KS-MVK	M 4	0.10	0.472 ±0.004	2	0.03	-	-	2.70 lbf (12 N)	4.05 lbf (18 N)
615.3-M5-KS-PFB	615.3-M5-KS-MVK	M 5	0.12	0.551 ±0.004	2.5	0.04	-	-	3.37 lbf (15 N)	4.95 lbf (22 N)
615.3-M6-KS-PFB	615.3-M6-KS-MVK	M 6	0.14	0.591 ±0.004	3	0.04	-	-	4.27 lbf (19 N)	6.29 lbf (28 N)
615.3-M8-KS-PFB	615.3-M8-KS-MVK	M 8	0.18	0.709 ±0.004	4	0.06	-	-	8.09 lbf (36 N)	13.94 lbf (62 N)
615.3-M10-KS-PFB	615.3-M10-KS-MVK	M 10	0.24	0.906 ±0.004	5	0.08	-	-	12.81 lbf (57 N)	23.38 lbf (104 N)
615.3-M12-KS-PFB	615.3-M12-KS-MVK	M 12	0.31	1.024 ±0.004	6	0.10	-	-	13.71 lbf (61 N)	24.73 lbf (110 N)
615.3-M16-KS-PFB	615.3-M16-KS-MVK	M 16	0.39	1.299 ±0.004	8	0.14	-	-	15.29 lbf (68 N)	31.92 lbf (142 N)
	615.3-M20-KS-MVK	M 20	0.47	1.693 ±0.004	10	0.18	-	-	18.88 lbf (84 N)	37.32 lbf (166 N)
	615.3-M24-KS-MVK	M 24	0.59	1.890 ±0.004	12	0.22	-	-	28.55 lbf (127 N)	53.28 lbf (237 N)

Tipo: KN - Acero inoxidable, carga de muelle estándar

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza PFB - Parche de poliamida	Número de pieza MVK - Microencapsulación	d₁	d₂	Longitud l ±0.004	A/F en mm	w Compresión	Carga de muelle ≈ Estándar (Tipo K/KN) Inicial	Final	Carga de muelle ≈ Alta (Tipo KS/KSN) Inicial	Final

615.3-M3-KN-PFB	615.3-M3-KN-MVK	M 3	0.06	0.315 ±0.004	1.5	0.02	0.67 lbf (3 N)	1.01 lbf (4.5 N)	-	-
615.3-M4-KN-PFB	615.3-M4-KN-MVK	M 4	0.10	0.472 ±0.004	2	0.03	1.91 lbf (8.5 N)	3.15 lbf (14 N)	-	-
615.3-M5-KN-PFB	615.3-M5-KN-MVK	M 5	0.12	0.551 ±0.004	2.5	0.04	1.80 lbf (8 N)	3.15 lbf (14 N)	-	-
615.3-M6-KN-PFB	615.3-M6-KN-MVK	M 6	0.14	0.591 ±0.004	3	0.04	2.47 lbf (11 N)	4.05 lbf (18 N)	-	-
615.3-M8-KN-PFB	615.3-M8-KN-MVK	M 8	0.18	0.709 ±0.004	4	0.06	4.05 lbf (18 N)	6.97 lbf (31 N)	-	-
615.3-M10-KN-PFB	615.3-M10-KN-MVK	M 10	0.24	0.906 ±0.004	5	0.08	5.40 lbf (24 N)	10.12 lbf (45 N)	-	-
615.3-M12-KN-PFB	615.3-M12-KN-MVK	M 12	0.31	1.024 ±0.004	6	0.10	5.85 lbf (26 N)	11.02 lbf (49 N)	-	-
615.3-M16-KN-PFB	615.3-M16-KN-MVK	M 16	0.39	1.299 ±0.004	8	0.14	9.22 lbf (41 N)	19.33 lbf (86 N)	-	-
	615.3-M20-KN-MVK	M 20	0.47	1.693 ±0.004	10	0.18	12.59 lbf (56 N)	24.95 lbf (111 N)	-	-
	615.3-M24-KN-MVK	M 24	0.59	1.890 ±0.004	12	0.22	18.21 lbf (81 N)	33.95 lbf (151 N)	-	-

Tipo: KSN - Acero inoxidable, carga de muelle alta

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza PFB - Parche de poliamida	Número de pieza MVK - Microencapsulación	d₁	d₂	Longitud l ±0.004	A/F en mm	w Compresión	Carga de muelle ≈ Estándar (Tipo K/KN) Inicial	Final	Carga de muelle ≈ Alta (Tipo KS/KSN) Inicial	Final

615.3-M3-KSN-PFB		M 3	0.06	0.315 ±0.004	1.5	0.02	-	-	1.12 lbf (5 N)	2.02 lbf (9 N)
615.3-M4-KSN-PFB	615.3-M4-KSN-MVK	M 4	0.10	0.472 ±0.004	2	0.03	-	-	2.70 lbf (12 N)	4.05 lbf (18 N)
615.3-M5-KSN-PFB	615.3-M5-KSN-MVK	M 5	0.12	0.551 ±0.004	2.5	0.04	-	-	3.37 lbf (15 N)	4.95 lbf (22 N)
615.3-M6-KSN-PFB	615.3-M6-KSN-MVK	M 6	0.14	0.591 ±0.004	3	0.04	-	-	4.27 lbf (19 N)	6.29 lbf (28 N)
615.3-M8-KSN-PFB	615.3-M8-KSN-MVK	M 8	0.18	0.709 ±0.004	4	0.06	-	-	8.09 lbf (36 N)	13.94 lbf (62 N)
615.3-M10-KSN-PFB	615.3-M10-KSN-MVK	M 10	0.24	0.906 ±0.004	5	0.08	-	-	12.81 lbf (57 N)	23.38 lbf (104 N)
615.3-M12-KSN-PFB	615.3-M12-KSN-MVK	M 12	0.31	1.024 ±0.004	6	0.10	-	-	13.71 lbf (61 N)	24.73 lbf (110 N)
615.3-M16-KSN-PFB	615.3-M16-KSN-MVK	M 16	0.39	1.299 ±0.004	8	0.14	-	-	15.29 lbf (68 N)	31.92 lbf (142 N)
	615.3-M20-KSN-MVK	M 20	0.47	1.693 ±0.004	10	0.18	-	-	18.88 lbf (84 N)	37.32 lbf (166 N)
	615.3-M24-KSN-MVK	M 24	0.59	1.890 ±0.004	12	0.22	-	-	28.55 lbf (127 N)	53.28 lbf (237 N)

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂	Longitud l ±0.004	A/F en mm	w Compresión	Carga de muelle ≈ Estándar (Tipo K/KN) Inicial	Final	Carga de muelle ≈ Alta (Tipo KS/KSN) Inicial	Final

M 3	0.06	0.315	1.5	0.02	0.67 lbf (3 N)	1.01 lbf (4.5 N)	1.12 lbf (5 N)	2.02 lbf (9 N)
M 4	0.10	0.472	2	0.03	1.91 lbf (8.5 N)	3.15 lbf (14 N)	2.70 lbf (12 N)	4.05 lbf (18 N)
M 5	0.12	0.551	2.5	0.04	1.80 lbf (8 N)	3.15 lbf (14 N)	3.37 lbf (15 N)	4.95 lbf (22 N)
M 6	0.14	0.591	3	0.04	2.47 lbf (11 N)	4.05 lbf (18 N)	4.27 lbf (19 N)	6.29 lbf (28 N)
M 8	0.18	0.709	4	0.06	4.05 lbf (18 N)	6.97 lbf (31 N)	8.09 lbf (36 N)	13.94 lbf (62 N)
M 10	0.24	0.906	5	0.08	5.40 lbf (24 N)	10.12 lbf (45 N)	12.81 lbf (57 N)	23.38 lbf (104 N)
M 12	0.31	1.024	6	0.10	5.85 lbf (26 N)	11.02 lbf (49 N)	13.71 lbf (61 N)	24.73 lbf (110 N)
M 16	0.39	1.299	8	0.14	9.22 lbf (41 N)	19.33 lbf (86 N)	15.29 lbf (68 N)	31.92 lbf (142 N)
M 20	0.47	1.693	10	0.18	12.59 lbf (56 N)	24.95 lbf (111 N)	18.88 lbf (84 N)	37.32 lbf (166 N)
M 24	0.59	1.890	12	0.22	18.21 lbf (81 N)	33.95 lbf (151 N)	28.55 lbf (127 N)	53.28 lbf (237 N)

* No está disponible en el inventario, es necesario pedir una cantidad mínima

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$101.40

In Stock: 31

En existencias

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$138.92
100	249	Mex$127.34
250	499	Mex$115.77
≥ 500		Mex$104.19

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.002 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Todos los precios están en pesos mexicanos. Impuestos no incluidos.
