Abrazaderas de palanca de actuación horizontal GN 820

Foto

GN 820 Abrazaderas de palanca de actuación horizontal, de acero inoxidable, con base de montaje horizontal Material: NI - Acero inoxidable
Tipo: MC - Versión de barra en U, con dos arandelas bridadas y montaje de husillo GN 708.1

Material: NI - Acero inoxidable
Tipo: MC - Versión de barra en U, con dos arandelas bridadas y montaje de husillo GN 708.1

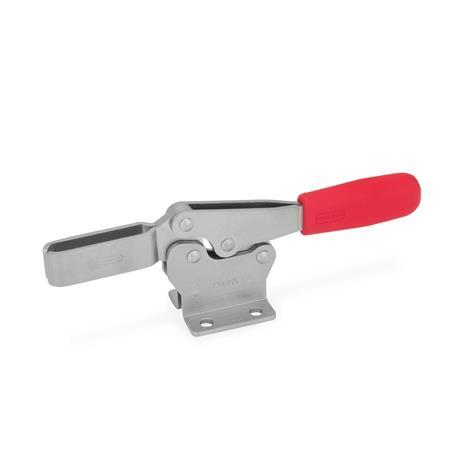

GN 820 Abrazaderas de palanca de actuación horizontal, de acero inoxidable, con base de montaje horizontal Material: NI - Acero inoxidable
Tipo: M - Versión de barra en U, con dos arandelas bridadas

GN 820 Abrazaderas de palanca de actuación horizontal, de acero inoxidable, con base de montaje horizontal Material: NI - Acero inoxidable
Tipo: O - Versión en barra sólida, con broche soldable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Descripción del producto

Información

Las abrazaderas de palanca de actuación horizontal GN 820 funcionan de acuerdo con el principio de conmutación: la manija y la barra de sujeción se mueven en dirección opuesta. Requieren menos espacio para la acción de sujeción. En la posición fijada, la palanca de operación está en su posición horizontal.

Las abrazaderas de palanca de actuación horizontal en la versión de barra en U con dos arandelas bridadas (tipo M) pueden albergar un tornillo de sujeción específico para la aplicación. También se incluye un montaje de husillo con punta de caucho de neopreno para el tipo MC.

La versión tipo O se puede usar si se suelda el broche, que después puede alojar un componente sujetador para alguna aplicación específica.

Especificación

Abrazadera de palanca
Acero inoxidableNI AISI 304

Todas las piezas móviles
están lubricadas con grasa especial

Empuñadura
Plástico rojo de alta calidad, resistente a aceites

Topes de apriete GN 708.1, tipo A
- Acero inoxidable AISI 304
- Punta de goma 85 Shore A

RoHS

Armar y cotizar.

Número de pieza	Tamaño	F_H Capacidad de retención	a ≈	b₁	b₂	b₃	d₁	d₂	h₁ ≈	h₂	h₃	h₄	h₅ máx.

820-25-M-NI	25	89.92 lbf (400 N)	0.39	0.94	0.96	0.17	M 4	0.17	0.91	0.47	0.28	-	-
820-25-MC-NI	25	89.92 lbf (400 N)	0.39	0.94	0.96	0.17	M 4	0.17	0.91	0.47	0.28	0.53	0.12
820-75-M-NI	75	202 lbf (900 N)	0.79	1.10	1.02	0.22	M 5	0.18	1.46	0.79	0.43	-	-
820-75-MC-NI	75	202 lbf (900 N)	0.79	1.10	1.02	0.22	M 5	0.18	1.46	0.79	0.43	0.75	0.20
820-75-O-NI	75	202 lbf (900 N)	-	1.10	1.02	-	M 5	0.18	1.46	0.79	0.43	-	-
820-130-M-NI	130	225 lbf (1000 N)	1.26	1.42	1.57	0.26	M 6	0.22	2.01	1.20	0.63	-	-
820-130-MC-NI	130	225 lbf (1000 N)	1.26	1.42	1.57	0.26	M 6	0.22	2.01	1.20	0.63	1.00	0.55
820-130-O-NI	130	225 lbf (1000 N)	-	1.42	1.57	-	M 6	0.22	2.01	1.20	0.63	-	-
820-230-M-NI	230	382 lbf (1700 N)	1.46	1.73	1.65	0.33	M 8	0.26	2.42	1.44	0.71	-	-
820-230-MC-NI	230	382 lbf (1700 N)	1.46	1.73	1.65	0.33	M 8	0.26	2.42	1.44	0.71	1.18	0.49
820-230-O-NI	230	382 lbf (1700 N)	-	1.73	1.65	-	M 8	0.26	2.42	1.44	0.71	-	-

Tamaño	l₁ ≈	l₂ ≈	l₃ ≈	l₄ máx.	l₅	m₁	m₂	m₃	r ≈	s₁	s₂	w Intervalo ajustable

25	2.72	1.69	0.79	-	-	0.59	0.63	0.63	0.96	0.05	-	-
25	2.72	1.69	0.79	-	0.91	0.59	0.63	0.63	0.96	0.05	-	0.16
75	4.65	2.64	1.57	1.95	-	0.53	0.63	0.75	1.69	0.08	0.16	-
75	4.65	2.64	1.57	1.95	1.77	0.53	0.63	0.75	1.69	0.08	0.16	0.59
75	4.65	2.64	-	1.95	-	0.53	0.63	0.75	1.69	0.08	0.16	-
130	6.61	3.62	2.09	2.52	-	1.02	0.88	1.12	2.44	0.10	0.20	-
130	6.61	3.62	2.09	2.52	2.17	1.02	0.88	1.12	2.44	0.10	0.20	0.69
130	6.61	3.62	-	2.52	-	1.02	0.88	1.12	2.44	0.10	0.20	-
230	7.72	4.33	2.50	3.07	-	1.02	1.02	1.24	2.83	0.12	0.24	-
230	7.72	4.33	2.50	3.07	2.68	1.02	1.02	1.24	2.83	0.12	0.24	0.79
230	7.72	4.33	-	3.07	-	1.02	1.02	1.24	2.83	0.12	0.24	-

Tamaño	F_H Capacidad de retención	a ≈	b₁	b₂	b₃	d₁	d₂	h₁ ≈	h₂	h₃	h₄	h₅ máx.

25*	89.92 lbf (400 N)	0.39	0.94	0.96	0.17	M 4	0.17	0.91	0.47	0.28	0.53	0.12
75	202 lbf (900 N)	0.79	1.10	1.02	0.22	M 5	0.18	1.46	0.79	0.43	0.75	0.20
130	225 lbf (1000 N)	1.26	1.42	1.57	0.26	M 6	0.22	2.01	1.20	0.63	1.00	0.55
230	382 lbf (1700 N)	1.46	1.73	1.65	0.33	M 8	0.26	2.42	1.44	0.71	1.18	0.49

Tamaño	l₁ ≈	l₂ ≈	l₃ ≈	l₄ máx.	l₅	m₁	m₂	m₃	r ≈	s₁	s₂	w Intervalo ajustable

25*	2.72	1.69	0.79	-	0.91	0.59	0.63	0.63	0.96	0.05	-	0.16
75	4.65	2.64	1.57	1.95	1.77	0.53	0.63	0.75	1.69	0.08	0.16	0.59
130	6.61	3.62	2.09	2.52	2.17	1.02	0.88	1.12	2.44	0.10	0.20	0.69
230	7.72	4.33	2.50	3.07	2.68	1.02	1.02	1.24	2.83	0.12	0.24	0.79

Configurador de producto 3D

Tamaño

130

230

Tipo

M - Versión de barra en U, con dos arandelas bridadas

MC - Versión de barra en U, con dos arandelas bridadas y montaje de husillo GN 708.1

O - Versión en barra sólida, con broche soldable

Material

NI - Acero inoxidable

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$823.20

In Stock: 13

En existencias

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$823.20
50	99	Mex$754.60
100	249	Mex$686.00
≥ 250		Mex$617.40

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.198 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Todos los precios están en pesos mexicanos. Impuestos no incluidos.
