Posicionadores de bola GN 615.5

Foto

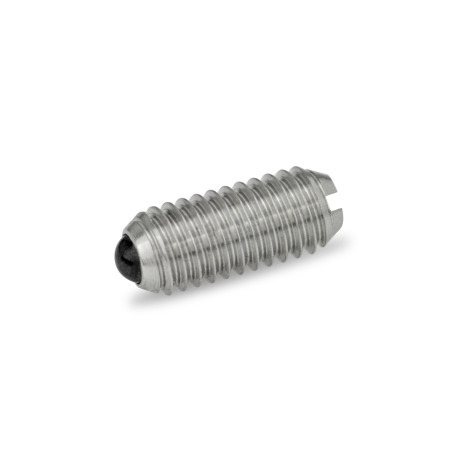

Tipo: KN - Acero inoxidable, fuerza de resorte estándar

GN 615.5 Posicionadores de bola, de acero inoxidable A4, con bola de cerámica, con ranura Tipo: KSN - Acero inoxidable, fuerza de resorte alta

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Descripción del producto

Información

Los posicionadores de bola GN 615.5 se usan como dispositivos de posicionamiento, pasadores de enclave, pasadores de presión y expulsores. Un ejemplo típico es en las aplicaciones de empuje y liberación.

Los posicionadores de bola montados en diversas palancas de control también son la solución perfecta para aplicaciones de mecanismo de indexado.

Debido a la selección de materiales, los posicionadores de bola de acero inoxidable son adecuados para usarse en ambientes altamente corrosivos. Adicionalmente, la bola de cerámica se desgasta lentamente, es anti-magnética y está aislada eléctricamente.

Especificación

Alojamiento
Acero inoxidable AISI 316L

Bola
Cerámica
Nitruro de silicón, negro

Muelle
Acero inoxidable AISI 631

Identificación del tipo KSN:
Alojamiento con 2 marcas longitudinales

RoHS

Armar y cotizar.

Número de pieza	d₁	d₂	Longitud l	w Compresión	Carga de muelle ≈ Estándar (Tipo KN) Inicial	Final	Carga de muelle ≈ Alta (Tipo KSN) Inicial	Final

615.5-M4-KN	M 4	0.10	0.35	0.03	1.91 lbf (8.5 N)	3.15 lbf (14 N)	-	-
615.5-M5-KN	M 5	0.12	0.47	0.04	1.80 lbf (8 N)	3.15 lbf (14 N)	-	-
615.5-M6-KN	M 6	0.14	0.55	0.04	2.47 lbf (11 N)	4.05 lbf (18 N)	-	-
615.5-M8-KN	M 8	0.18	0.63	0.06	4.05 lbf (18 N)	6.97 lbf (31 N)	-	-
615.5-M10-KN	M 10	0.24	0.75	0.08	5.40 lbf (24 N)	10.12 lbf (45 N)	-	-
615.5-M12-KN	M 12	0.31	0.87	0.10	5.85 lbf (26 N)	11.02 lbf (49 N)	-	-
615.5-M16-KN	M 16	0.39	0.94	0.14	9.22 lbf (41 N)	19.33 lbf (86 N)	-	-

Número de pieza	d₁	d₂	Longitud l	w Compresión	Carga de muelle ≈ Estándar (Tipo KN) Inicial	Final	Carga de muelle ≈ Alta (Tipo KSN) Inicial	Final

615.5-M4-KSN	M 4	0.10	0.35	0.03	-	-	2.70 lbf (12 N)	4.05 lbf (18 N)
615.5-M5-KSN	M 5	0.12	0.47	0.04	-	-	3.37 lbf (15 N)	4.95 lbf (22 N)
615.5-M6-KSN	M 6	0.14	0.55	0.04	-	-	4.27 lbf (19 N)	6.29 lbf (28 N)
615.5-M8-KSN	M 8	0.18	0.63	0.06	-	-	8.09 lbf (36 N)	13.94 lbf (62 N)
615.5-M10-KSN	M 10	0.24	0.75	0.08	-	-	12.81 lbf (57 N)	23.38 lbf (104 N)
615.5-M12-KSN	M 12	0.31	0.87	0.10	-	-	13.71 lbf (61 N)	24.73 lbf (110 N)
615.5-M16-KSN	M 16	0.39	0.94	0.14	-	-	15.29 lbf (68 N)	31.92 lbf (142 N)

d₁	d₂	Longitud l	w Compresión	Carga de muelle ≈ Estándar (Tipo KN) Inicial	Final	Carga de muelle ≈ Alta (Tipo KSN) Inicial	Final

M 4	0.10	0.35	0.03	1.91 lbf (8.5 N)	3.15 lbf (14 N)	2.70 lbf (12 N)	4.05 lbf (18 N)
M 5	0.12	0.47	0.04	1.80 lbf (8 N)	3.15 lbf (14 N)	3.37 lbf (15 N)	4.95 lbf (22 N)
M 6	0.14	0.55	0.04	2.47 lbf (11 N)	4.05 lbf (18 N)	4.27 lbf (19 N)	6.29 lbf (28 N)
M 8	0.18	0.63	0.06	4.05 lbf (18 N)	6.97 lbf (31 N)	8.09 lbf (36 N)	13.94 lbf (62 N)
M 10	0.24	0.75	0.08	5.40 lbf (24 N)	10.12 lbf (45 N)	12.81 lbf (57 N)	23.38 lbf (104 N)
M 12	0.31	0.87	0.10	5.85 lbf (26 N)	11.02 lbf (49 N)	13.71 lbf (61 N)	24.73 lbf (110 N)
M 16	0.39	0.94	0.14	9.22 lbf (41 N)	19.33 lbf (86 N)	15.29 lbf (68 N)	31.92 lbf (142 N)

Configurador de producto 3D

Tipo

KN - Acero inoxidable, fuerza de resorte estándar

KSN - Acero inoxidable, fuerza de resorte alta

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$204.00

In Stock: 9

En existencias

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$279.48
100	249	Mex$256.19
250	499	Mex$232.90
≥ 500		Mex$209.61

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.027 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
