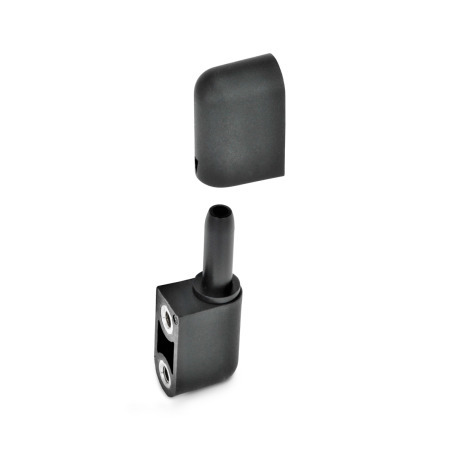

EN 160 Bisagras desmontables Plástico tecnopolímero, con pasador excéntrico

EN 160 Bisagras desmontables de plástico tecnopolímero, con pasador excéntrico Tipo: A - 2x2 insertos roscados

ELESA original design
code: CFN.

Tipo: A - 2x2 insertos roscados

Hoja de la norma EN 160 Imprimir esta página Lista de tipos de bisagras Instrucciones para construcción y montaje de GN 160 Características del plástico Información de la capacidad de carga

Descripción del producto

En las bisagras desmontables GN 160, las dos mitades del pasador que forman el punto de apoyo están desplazadas una de la otra por 0.5 mm y, por lo tanto, son excéntricas. Debido a su diseño, la posición de la puerta puede alterarse o ajustarse en relación con la estructura.

Especificación

Cuerpo
Plástico
Tecnopolímero (Poliamida PA)

Reforzado con fibra de vidrio
Negro, acabado mate
Resistente a temperaturas de hasta
176 °F (80 ˚C)

Pasador
Plástico
Tecnopolímero (Poliacetal POM)

Insertos roscados
Latón, niquelado

Pasadores roscados
Acero, niquelado

RoHS

EN 160 Bisagras desmontables de plástico tecnopolímero, con pasador excéntrico boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

A	2x2 insertos roscados
B	2x2 espárragos roscados
C	2 espárragos roscados (en el vástago excéntrico) 2 insertos roscados
D	2 insertos roscados (en el vástago excéntrico) 2 espárragos roscados

Número de pieza	l₁	l₂	a	b	d₁ Rosca	d₂	l₃	l₄	m	t

5NLSB/A	1.10	2.52	0.08	0.57	M 5	0.31	0.24	0.47	0.75	0.30

Número de pieza	l₁	l₂	a	b	d₁ Rosca	d₂	l₃	l₄	m	t

5N12LS/B	1.10	2.52	0.08	0.57	M 5	0.31	0.24	0.47	0.75	0.30

Número de pieza	l₁	l₂	a	b	d₁ Rosca	d₂	l₃	l₄	m	t

5N12LSB/C	1.10	2.52	0.08	0.57	M 5	0.31	0.24	0.47	0.75	0.30

Número de pieza	l₁	l₂	a	b	d₁ Rosca	d₂	l₃	l₄	m	t

5NLSB/D	1.10	2.52	0.08	0.57	M 5	0.31	0.24	0.47	0.75	0.30

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

l₁	l₂	a	b	d₁ Rosca	d₂	l₃	l₄	m	t

1.10	2.52	0.08	0.57	M 5	0.31	0.24	0.47	0.75	0.30

Armar y cotizar.

Ancho l₁

1.10

Longitud l₂

2.52

Tipo

A - 2x2 insertos roscados

B - 2x2 espárragos roscados

C - 2 espárragos roscados (en el vástago excéntrico) 2 insertos roscados

D - 2 insertos roscados (en el vástago excéntrico) 2 espárragos roscados

Instrucciones de construcción y montaje

La sección de la bisagra debe fijarse al marco de la puerta con el soporte octogonal.
En primer lugar, introduzca el pasador de forma que la marca de referencia coincida con la flecha en la bisagra.

El pasador excéntrico debe colocarse en ocho posiciones mediante el octágono.
Según la posición, I₁ cambia: mín. 27.5 / máx. 28.5 mm.

Alineación de la puerta


Para alinear la puerta, se puede girar el pasador excéntrico de la bisagra superior e inferior hasta la posición deseada.

Bisagra 1: Gire el pasador en sentido antihorario Bisagra 2: Gire el pasador en sentido horario						Bisagra 1: Gire el pasador en sentido horario Bisagra 2: Gire el pasador en sentido antihorario

Disposición de la bisagra


Puerta que se va a desmontar						Puerta que no se va a desmontar

						La sección de la bisagra superior solo puede montarse en el marco después de haber colgado la bisagra inferior.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$213.95

Disponibles 2 semanas

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	9	Mex$213.95
10	249	Mex$206.17
250	499	Mex$194.50
≥ 500		Mex$175.05

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.052 lbs
