Cerrojos de leva / cerraduras de leva EN 731.2

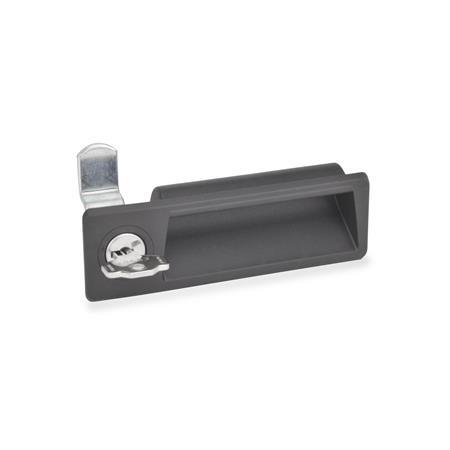

EN 731.2 Cerrojos de leva / cerraduras de leva de plástico con bandeja de sujeción, con brazo del cerrojo de acero Tipo: SC - Con llave (llaves iguales)
Identificación núm.: 1 - Funcionamiento en la posición superior a la izquierda ilustrada

ELESA original design
code: PR-CH / LPR

Tipo: SC - Con llave (llaves iguales)
Identificación núm.: 1 - Funcionamiento en la posición superior a la izquierda ilustrada

Hoja de la norma EN 731.2 Imprimir esta página Instrucciones de construcción y montaje Lista de tipos de cerrojo de leva / cierre de leva Características del plástico

Descripción del producto

Los cerrojos de leva / cerraduras de leva con bandeja de sujeción EN 731.2 se utilizan en aplicaciones que requieren un hueco moldeado además de un mecanismo de cierre, es decir, si los elementos de funcionamiento no deben sobresalir por razones de espacio. Cierran mediante un giro limitado a 90º que mueve el brazo de pestillo a la posición de bloqueo detrás del marco de la puerta.

Los brazos de pestillo con diversos ángulos de curvatura cubren distancias de cierre A1 o A2 de entre 11 y 35 mm. También se puede elegir la longitud del brazo de pestillo.

Dependiendo del tipo, se suministran pestillos con 2 llaves de vaso de plástico o con 2 llaves de latón. La llave puede extraerse en ambas posiciones finales.

Los detalles sobre la capacidad para soportar cargas F₁ y F₂ se determinaron con un grosor de pared s = 1.5 mm.

El producto se suministra con un brazo del cerrojo montado sin apretar.

Especificación

Alojamiento / perno de funcionamiento
Plástico
Tecnopolímero (poliamida PA)

Reforzado con fibra de vidrio
Resistente a temperaturas de hasta
176 °F (80 °C)
Gris-negro, RAL 7021, acabado mateSG

Brazo del cerrojo
Acero, zincado

Cilindro de la cerradura
Zinc fundido a presión

Llave
Latón, niquelado

Arandela / tornillo

Acero, zincado (tipo SC, SU, SM)
Acero inoxidable AISI 304
(tipo DK, VK, VDE)

RoHS

EN 731.2 Cerrojos de leva / cerraduras de leva de plástico con bandeja de sujeción, con brazo del cerrojo de acero boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

SC	Con llave (llaves iguales)
SU	Con llave (llaves diferentes)
SM	Con llave (llaves diferentes, llave maestra disponible como accesorio)
DK	Con eje triangular
VK	Con eje cuadrado
VDE	Con doble paleta

Identificación núm.

1	Funcionamiento en la posición superior a la izquierda ilustrada
2	Funcionamiento en la posición superior a la derecha ilustrada

Número de pieza 1 - Funcionamiento en la posición superior a la izquierda ilustrada	Número de pieza 2 - Funcionamiento en la posición superior a la derecha ilustrada	Engastado del brazo del cerrojo z	A₁	A₂	Longitud del brazo del cerrojo l	F₁	F₂

731.2-SC-0-18-1-SG	731.2-SC-0-18-2-SG	0.00	0.91	0.91	0.71	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SC-0-22-1-SG	731.2-SC-0-22-2-SG	0.00	0.91	0.91	0.87	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SC-0-32-1-SG	731.2-SC-0-32-2-SG	0.00	0.91	0.91	1.26	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SC-0-46-1-SG	731.2-SC-0-46-2-SG	0.00	0.91	0.91	1.81	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SC-2-25-1-SG	731.2-SC-2-25-2-SG	0.08	0.83	0.98	0.98	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SC-2-28-1-SG	731.2-SC-2-28-2-SG	0.08	0.83	0.98	1.10	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SC-2-35-1-SG	731.2-SC-2-35-2-SG	0.08	0.83	0.98	1.38	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SC-5-30-1-SG	731.2-SC-5-30-2-SG	0.20	0.71	1.10	1.18	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SC-5-33-1-SG	731.2-SC-5-33-2-SG	0.20	0.71	1.10	1.30	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SC-5-36-1-SG	731.2-SC-5-36-2-SG	0.20	0.71	1.10	1.42	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SC-8-33-1-SG	731.2-SC-8-33-2-SG	0.31	0.59	1.22	1.30	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SC-12-27-1-SG	731.2-SC-12-27-2-SG	0.47	0.43	1.38	1.06	809 lbf (3600 N)	337 lbf (1500 N)

Número de pieza 1 - Funcionamiento en la posición superior a la izquierda ilustrada	Número de pieza 2 - Funcionamiento en la posición superior a la derecha ilustrada	Engastado del brazo del cerrojo z	A₁	A₂	Longitud del brazo del cerrojo l	F₁	F₂

731.2-SU-0-18-1-SG	731.2-SU-0-18-2-SG	0.00	0.91	0.91	0.71	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SU-0-22-1-SG	731.2-SU-0-22-2-SG	0.00	0.91	0.91	0.87	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SU-0-32-1-SG	731.2-SU-0-32-2-SG	0.00	0.91	0.91	1.26	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SU-0-46-1-SG	731.2-SU-0-46-2-SG	0.00	0.91	0.91	1.81	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SU-2-25-1-SG	731.2-SU-2-25-2-SG	0.08	0.83	0.98	0.98	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SU-2-28-1-SG	731.2-SU-2-28-2-SG	0.08	0.83	0.98	1.10	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SU-2-35-1-SG	731.2-SU-2-35-2-SG	0.08	0.83	0.98	1.38	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SU-5-30-1-SG	731.2-SU-5-30-2-SG	0.20	0.71	1.10	1.18	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SU-5-33-1-SG	731.2-SU-5-33-2-SG	0.20	0.71	1.10	1.30	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SU-5-36-1-SG	731.2-SU-5-36-2-SG	0.20	0.71	1.10	1.42	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SU-8-33-1-SG	731.2-SU-8-33-2-SG	0.31	0.59	1.22	1.30	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SU-12-27-1-SG	731.2-SU-12-27-2-SG	0.47	0.43	1.38	1.06	809 lbf (3600 N)	337 lbf (1500 N)

Número de pieza 1 - Funcionamiento en la posición superior a la izquierda ilustrada	Número de pieza 2 - Funcionamiento en la posición superior a la derecha ilustrada	Engastado del brazo del cerrojo z	A₁	A₂	Longitud del brazo del cerrojo l	F₁	F₂

731.2-SM-0-18-1-SG	731.2-SM-0-18-2-SG	0.00	0.91	0.91	0.71	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SM-0-22-1-SG	731.2-SM-0-22-2-SG	0.00	0.91	0.91	0.87	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SM-0-32-1-SG	731.2-SM-0-32-2-SG	0.00	0.91	0.91	1.26	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SM-0-46-1-SG	731.2-SM-0-46-2-SG	0.00	0.91	0.91	1.81	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SM-2-25-1-SG	731.2-SM-2-25-2-SG	0.08	0.83	0.98	0.98	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SM-2-28-1-SG	731.2-SM-2-28-2-SG	0.08	0.83	0.98	1.10	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SM-2-35-1-SG	731.2-SM-2-35-2-SG	0.08	0.83	0.98	1.38	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SM-5-30-1-SG	731.2-SM-5-30-2-SG	0.20	0.71	1.10	1.18	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SM-5-33-1-SG	731.2-SM-5-33-2-SG	0.20	0.71	1.10	1.30	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SM-5-36-1-SG	731.2-SM-5-36-2-SG	0.20	0.71	1.10	1.42	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SM-8-33-1-SG	731.2-SM-8-33-2-SG	0.31	0.59	1.22	1.30	809 lbf (3600 N)	337 lbf (1500 N)
731.2-SM-12-27-1-SG	731.2-SM-12-27-2-SG	0.47	0.43	1.38	1.06	809 lbf (3600 N)	337 lbf (1500 N)

Número de pieza 1 - Funcionamiento en la posición superior a la izquierda ilustrada	Número de pieza 2 - Funcionamiento en la posición superior a la derecha ilustrada	Engastado del brazo del cerrojo z	A₁	A₂	Longitud del brazo del cerrojo l	F₁	F₂

731.2-DK-0-18-1-SG	731.2-DK-0-18-2-SG	0.00	0.91	0.91	0.71	809 lbf (3600 N)	337 lbf (1500 N)
731.2-DK-0-22-1-SG	731.2-DK-0-22-2-SG	0.00	0.91	0.91	0.87	809 lbf (3600 N)	337 lbf (1500 N)
731.2-DK-0-32-1-SG	731.2-DK-0-32-2-SG	0.00	0.91	0.91	1.26	809 lbf (3600 N)	337 lbf (1500 N)
731.2-DK-0-46-1-SG	731.2-DK-0-46-2-SG	0.00	0.91	0.91	1.81	809 lbf (3600 N)	337 lbf (1500 N)
731.2-DK-2-25-1-SG	731.2-DK-2-25-2-SG	0.08	0.83	0.98	0.98	809 lbf (3600 N)	337 lbf (1500 N)
731.2-DK-2-28-1-SG	731.2-DK-2-28-2-SG	0.08	0.83	0.98	1.10	809 lbf (3600 N)	337 lbf (1500 N)
731.2-DK-2-35-1-SG	731.2-DK-2-35-2-SG	0.08	0.83	0.98	1.38	809 lbf (3600 N)	337 lbf (1500 N)
731.2-DK-5-30-1-SG	731.2-DK-5-30-2-SG	0.20	0.71	1.10	1.18	809 lbf (3600 N)	337 lbf (1500 N)
731.2-DK-5-33-1-SG	731.2-DK-5-33-2-SG	0.20	0.71	1.10	1.30	809 lbf (3600 N)	337 lbf (1500 N)
731.2-DK-5-36-1-SG	731.2-DK-5-36-2-SG	0.20	0.71	1.10	1.42	809 lbf (3600 N)	337 lbf (1500 N)
731.2-DK-8-33-1-SG	731.2-DK-8-33-2-SG	0.31	0.59	1.22	1.30	809 lbf (3600 N)	337 lbf (1500 N)
731.2-DK-12-27-1-SG	731.2-DK-12-27-2-SG	0.47	0.43	1.38	1.06	809 lbf (3600 N)	337 lbf (1500 N)

Número de pieza 1 - Funcionamiento en la posición superior a la izquierda ilustrada	Número de pieza 2 - Funcionamiento en la posición superior a la derecha ilustrada	Engastado del brazo del cerrojo z	A₁	A₂	Longitud del brazo del cerrojo l	F₁	F₂

731.2-VK-0-18-1-SG	731.2-VK-0-18-2-SG	0.00	0.91	0.91	0.71	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VK-0-22-1-SG	731.2-VK-0-22-2-SG	0.00	0.91	0.91	0.87	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VK-0-32-1-SG	731.2-VK-0-32-2-SG	0.00	0.91	0.91	1.26	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VK-0-46-1-SG	731.2-VK-0-46-2-SG	0.00	0.91	0.91	1.81	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VK-2-25-1-SG	731.2-VK-2-25-2-SG	0.08	0.83	0.98	0.98	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VK-2-28-1-SG	731.2-VK-2-28-2-SG	0.08	0.83	0.98	1.10	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VK-2-35-1-SG	731.2-VK-2-35-2-SG	0.08	0.83	0.98	1.38	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VK-5-30-1-SG	731.2-VK-5-30-2-SG	0.20	0.71	1.10	1.18	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VK-5-33-1-SG	731.2-VK-5-33-2-SG	0.20	0.71	1.10	1.30	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VK-5-36-1-SG	731.2-VK-5-36-2-SG	0.20	0.71	1.10	1.42	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VK-8-33-1-SG	731.2-VK-8-33-2-SG	0.31	0.59	1.22	1.30	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VK-12-27-1-SG	731.2-VK-12-27-2-SG	0.47	0.43	1.38	1.06	809 lbf (3600 N)	337 lbf (1500 N)

Número de pieza 1 - Funcionamiento en la posición superior a la izquierda ilustrada	Número de pieza 2 - Funcionamiento en la posición superior a la derecha ilustrada	Engastado del brazo del cerrojo z	A₁	A₂	Longitud del brazo del cerrojo l	F₁	F₂

731.2-VDE-0-18-1-SG	731.2-VDE-0-18-2-SG	0.00	0.91	0.91	0.71	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VDE-0-22-1-SG	731.2-VDE-0-22-2-SG	0.00	0.91	0.91	0.87	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VDE-0-32-1-SG	731.2-VDE-0-32-2-SG	0.00	0.91	0.91	1.26	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VDE-0-46-1-SG	731.2-VDE-0-46-2-SG	0.00	0.91	0.91	1.81	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VDE-2-25-1-SG	731.2-VDE-2-25-2-SG	0.08	0.83	0.98	0.98	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VDE-2-28-1-SG	731.2-VDE-2-28-2-SG	0.08	0.83	0.98	1.10	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VDE-2-35-1-SG	731.2-VDE-2-35-2-SG	0.08	0.83	0.98	1.38	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VDE-5-30-1-SG	731.2-VDE-5-30-2-SG	0.20	0.71	1.10	1.18	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VDE-5-33-1-SG	731.2-VDE-5-33-2-SG	0.20	0.71	1.10	1.30	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VDE-5-36-1-SG	731.2-VDE-5-36-2-SG	0.20	0.71	1.10	1.42	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VDE-8-33-1-SG	731.2-VDE-8-33-2-SG	0.31	0.59	1.22	1.30	809 lbf (3600 N)	337 lbf (1500 N)
731.2-VDE-12-27-1-SG	731.2-VDE-12-27-2-SG	0.47	0.43	1.38	1.06	809 lbf (3600 N)	337 lbf (1500 N)

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Engastado del brazo del cerrojo z	A₁	A₂	Longitud del brazo del cerrojo l				F₁	F₂

0.00	0.91	0.91	0.71	0.87	1.26	1.81	809 lbf (3600 N)	337 lbf (1500 N)
0.08	0.83	0.98	0.98	1.10	1.38	-	809 lbf (3600 N)	337 lbf (1500 N)
0.20	0.71	1.10	1.18	1.30	1.42	-	809 lbf (3600 N)	337 lbf (1500 N)
0.31	0.59	1.22	1.30	-	-	-	809 lbf (3600 N)	337 lbf (1500 N)
0.47	0.43	1.38	1.06	-	-	-	809 lbf (3600 N)	337 lbf (1500 N)
