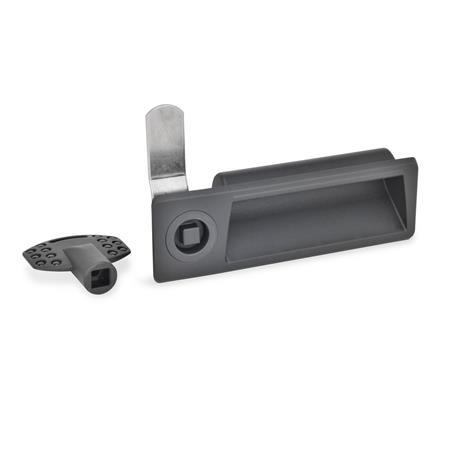

Cerrojos de leva EN 731.5

EN 731.5 Plástico, cerrojos de leva con bandeja de sujeción, con brazo del cerrojo de acero inoxidable, accionamiento con llave de vaso Tipo: VK - Con eje cuadrado
Identificación núm.: 1 - Funcionamiento en la posición superior a la izquierda ilustrada

ELESA original design
code: PR-CH / LPR-SST

Tipo: VK - Con eje cuadrado
Identificación núm.: 1 - Funcionamiento en la posición superior a la izquierda ilustrada

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Hoja de la norma EN 731.5 Imprimir esta página Lista de tipos de cerrojo de leva / cierre de leva Instrucciones de construcción y montaje Características del plástico Características del acero inoxidable

Descripción del producto

Los cerrojos de leva con bandeja de sujeción EN 731.5 se utilizan en aplicaciones que requieren un hueco moldeado además de un mecanismo de cierre, es decir, si los elementos de funcionamiento no deben sobresalir por razones de espacio. Ils se verrouillent par une opération de rotation limitée à 90° qui déplace le bras de verrouillage en position de verrouillage derrière le cadre de la porte.

Les bras de verrouillage avec différents angles de pliage couvrent un écartement A1 ou A2 entre 20 et 26 mm de la surface. La longueur du bras de verrouillage peut également être sélectionnée.

Los detalles sobre la capacidad para soportar cargas F₁ y F₂ se determinaron con un grosor de pared s = 1.5 mm.

El producto se suministra con un brazo del cerrojo montado sin apretar.

Especificación

Alojamiento / perno de funcionamiento
Plástico
Tecnopolímero (poliamida PA)

Reforzado con fibra de vidrio
Resistente a temperaturas de hasta
176 °F (80 °C)
Gris-negro, RAL 7021, acabado brillanteSG

Brazo del cerrojo / arandela / tornillo
Acero inoxidable AISI 303

RoHS

Número de pieza 1 - Funcionamiento en la posición superior a la izquierda ilustrada	Número de pieza 2 - Funcionamiento en la posición superior a la derecha ilustrada	Engastado del brazo del cerrojo z	A₁	A₂	Longitud del brazo del cerrojo l	F₁	F₂

731.5-DK-0-20-1-SG	731.5-DK-0-20-2-SG	0.00	0.91	0.91	0.79	809 lbf (3600 N)	337 lbf (1500 N)
731.5-DK-0-32-1-SG	731.5-DK-0-32-2-SG	0.00	0.91	0.91	1.26	809 lbf (3600 N)	337 lbf (1500 N)
731.5-DK-0-46-1-SG	731.5-DK-0-46-2-SG	0.00	0.91	0.91	1.81	809 lbf (3600 N)	337 lbf (1500 N)
731.5-DK-3-45-1-SG	731.5-DK-3-45-2-SG	0.12	0.79	1.02	1.77	809 lbf (3600 N)	337 lbf (1500 N)

Número de pieza 1 - Funcionamiento en la posición superior a la izquierda ilustrada	Número de pieza 2 - Funcionamiento en la posición superior a la derecha ilustrada	Engastado del brazo del cerrojo z	A₁	A₂	Longitud del brazo del cerrojo l	F₁	F₂

731.5-VK-0-20-1-SG	731.5-VK-0-20-2-SG	0.00	0.91	0.91	0.79	809 lbf (3600 N)	337 lbf (1500 N)
731.5-VK-0-32-1-SG	731.5-VK-0-32-2-SG	0.00	0.91	0.91	1.26	809 lbf (3600 N)	337 lbf (1500 N)
731.5-VK-0-46-1-SG	731.5-VK-0-46-2-SG	0.00	0.91	0.91	1.81	809 lbf (3600 N)	337 lbf (1500 N)
731.5-VK-3-45-1-SG	731.5-VK-3-45-2-SG	0.12	0.79	1.02	1.77	809 lbf (3600 N)	337 lbf (1500 N)

Número de pieza 1 - Funcionamiento en la posición superior a la izquierda ilustrada	Número de pieza 2 - Funcionamiento en la posición superior a la derecha ilustrada	Engastado del brazo del cerrojo z	A₁	A₂	Longitud del brazo del cerrojo l	F₁	F₂

731.5-VDE-0-20-1-SG	731.5-VDE-0-20-2-SG	0.00	0.91	0.91	0.79	809 lbf (3600 N)	337 lbf (1500 N)
731.5-VDE-0-32-1-SG	731.5-VDE-0-32-2-SG	0.00	0.91	0.91	1.26	809 lbf (3600 N)	337 lbf (1500 N)
731.5-VDE-0-46-1-SG	731.5-VDE-0-46-2-SG	0.00	0.91	0.91	1.81	809 lbf (3600 N)	337 lbf (1500 N)
731.5-VDE-3-45-1-SG	731.5-VDE-3-45-2-SG	0.12	0.79	1.02	1.77	809 lbf (3600 N)	337 lbf (1500 N)

Engastado del brazo del cerrojo z	A₁	A₂	Longitud del brazo del cerrojo l	F₁	F₂

0.00	0.91	0.91	0.79	1.26	1.81	809 lbf (3600 N)	337 lbf (1500 N)
0.12	0.79	1.02	1.77	-	-	809 lbf (3600 N)	337 lbf (1500 N)

Engastado del brazo del cerrojo z

A₁

A₂

Longitud del brazo del cerrojo l

F₁

F₂

0.00

0.91

0.79

1.26

1.81

809 lbf (3600 N)

337 lbf (1500 N)

0.12

0.79

1.02

1.77

809 lbf (3600 N)

337 lbf (1500 N)

Grosor de la pared s

x +0.3

y +0.1

0.7 ... 1.0

110

30.5

> 1.0 ... 1.5

110

30.7

> 1.5 ... 2.2

110

31.7

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Precio

Calculado al pagar

Disponibles 2 semanas

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

No price breaks available.

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.061 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Todos los precios están en pesos mexicanos. Impuestos no incluidos.
