Cerrojos de leva GN 115

Tipo: HG - Con palanca

Hoja de la norma GN 115 Imprimir esta página Lista de tipos de cerrojo de leva / cierre de leva Instrucciones para construcción y montaje Clases de protección IP Características del plástico

Descripción del producto

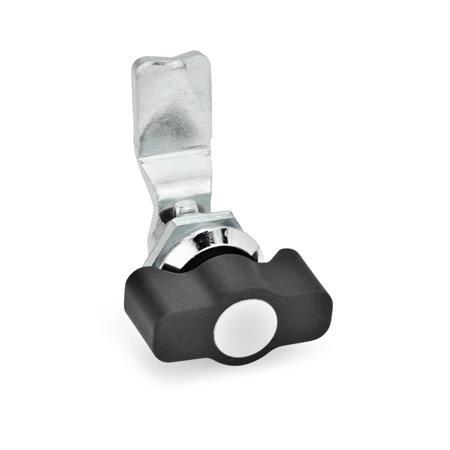

Los cerrojos de leva GN 115 se bloquean haciendo un giro limitado a 90°, que mueve el pestillo por detrás del marco de la puerta. Los biseles del pestillo facilitan el cierre de la puerta.

Los cerrojos de leva con diferentes acodamientos del pestillo cubren una distancia de bloqueo A de 4 a 50 mm.

Los cerrojos de leva GN 115 se suministran con el pestillo suelto

Especificación

Alojamiento del cerrojo de leva
Zinc fundido a presión

Collarín de alojamiento
Acabado cromado

Brazo del cerrojo / elementos de montaje
Acero, zincado, acabado pasivado azul

Elementos de operación
Plástico
Tecnopolímero (poliamida PA)
Negro, acabado mate

Tapón de cubierta (tipos RG, KG, HG)
Plástico
Tecnopolímero (poliamida PA)
Gris claro

Clase de protección IP 65

RoHS

Accesorio

Placas guía protectoras GN 120.2
Empuñaduras interiores para armarios GN 120.3
Punzones de chapa metálica GN 123

Número de pieza SG - Con perilla de estrella	Número de pieza SK - Con perilla de mariposa	Número de pieza ST - Con mango en T	Número de pieza RG - Con perilla moleteada hueca GN 7336	Número de pieza KG - Con perilla de mariposa	Número de pieza HG - Con palanca	Distancia del cerrojo A	d Tipo SG, RG, KG, HG	Tipo SK, ST	h Tipo SG, RG, KG, HG	Tipo SK, ST


115-SG-4			115-RG-4	115-KG-4	115-HG-4	0.16	1.10	-	0.16	-
	115-SK-4	115-ST-4				0.16	-	1.26	-	0.24
115-SG-8			115-RG-8	115-KG-8	115-HG-8	0.31	1.10	-	0.16	-
	115-SK-8	115-ST-8				0.31	-	1.26	-	0.24
115-SG-13			115-RG-13	115-KG-13	115-HG-13	0.51	1.10	-	0.16	-
	115-SK-13	115-ST-13				0.51	-	1.26	-	0.24
115-SG-16			115-RG-16	115-KG-16	115-HG-16	0.63	1.10	-	0.16	-
	115-SK-16	115-ST-16				0.63	-	1.26	-	0.24
115-SG-20			115-RG-20	115-KG-20	115-HG-20	0.79	1.10	-	0.16	-
	115-SK-20	115-ST-20				0.79	-	1.26	-	0.24
115-SG-24			115-RG-24	115-KG-24	115-HG-24	0.94	1.10	-	0.16	-
	115-SK-24	115-ST-24				0.94	-	1.26	-	0.24
115-SG-28			115-RG-28	115-KG-28	115-HG-28	1.10	1.10	-	0.16	-
	115-SK-28	115-ST-28				1.10	-	1.26	-	0.24
115-SG-32			115-RG-32	115-KG-32	115-HG-32	1.26	1.10	-	0.16	-
	115-SK-32	115-ST-32				1.26	-	1.26	-	0.24
115-SG-36			115-RG-36	115-KG-36	115-HG-36	1.42	1.10	-	0.16	-
	115-SK-36	115-ST-36				1.42	-	1.26	-	0.24
115-SG-40			115-RG-40	115-KG-40	115-HG-40	1.57	1.10	-	0.16	-
	115-SK-40	115-ST-40				1.57	-	1.26	-	0.24
115-SG-45			115-RG-45	115-KG-45	115-HG-45	1.77	1.10	-	0.16	-
	115-SK-45	115-ST-45				1.77	-	1.26	-	0.24
115-SG-6			115-RG-6	115-KG-6	115-HG-6	0.24	1.10	-	0.16	-
	115-SK-6	115-ST-6				0.24	-	1.26	-	0.24
115-SG-10			115-RG-10	115-KG-10	115-HG-10	0.39	1.10	-	0.16	-
	115-SK-10	115-ST-10				0.39	-	1.26	-	0.24
115-SG-14			115-RG-14	115-KG-14	115-HG-14	0.55	1.10	-	0.16	-
	115-SK-14	115-ST-14				0.55	-	1.26	-	0.24
115-SG-18			115-RG-18	115-KG-18	115-HG-18	0.71	1.10	-	0.16	-
	115-SK-18	115-ST-18				0.71	-	1.26	-	0.24
115-SG-22			115-RG-22	115-KG-22	115-HG-22	0.87	1.10	-	0.16	-
	115-SK-22	115-ST-22				0.87	-	1.26	-	0.24
115-SG-26			115-RG-26	115-KG-26	115-HG-26	1.02	1.10	-	0.16	-
	115-SK-26	115-ST-26				1.02	-	1.26	-	0.24
115-SG-30			115-RG-30	115-KG-30	115-HG-30	1.18	1.10	-	0.16	-
	115-SK-30	115-ST-30				1.18	-	1.26	-	0.24
115-SG-34			115-RG-34	115-KG-34	115-HG-34	1.34	1.10	-	0.16	-
	115-SK-34	115-ST-34				1.34	-	1.26	-	0.24
115-SG-38			115-RG-38	115-KG-38	115-HG-38	1.50	1.10	-	0.16	-
	115-SK-38	115-ST-38				1.50	-	1.26	-	0.24
115-SG-42			115-RG-42	115-KG-42	115-HG-42	1.65	1.10	-	0.16	-
	115-SK-42	115-ST-42				1.65	-	1.26	-	0.24
115-SG-50			115-RG-50	115-KG-50	115-HG-50	1.97	1.10	-	0.16	-
	115-SK-50	115-ST-50				1.97	-	1.26	-	0.24

Distancia del cerrojo A	d Tipo SG, RG, KG, HG	Tipo SK, ST	h Tipo SG, RG, KG, HG	Tipo SK, ST

0.16	0.31	0.51	0.63	0.79	0.94	1.10	1.26	1.42	1.57	1.77	1.10	1.26	0.16	0.24
0.24	0.39	0.55	0.71	0.87	1.02	1.18	1.34	1.50	1.65	1.97	1.10	1.26	0.16	0.24

Distancia del cerrojo A

d
Tipo
SG, RG, KG, HG

Tipo
SK, ST

h
Tipo
SG, RG, KG, HG

Tipo
SK, ST

0.16

0.31

0.51

0.63

0.79

0.94

1.10

1.26

1.42

1.57

1.77

1.10

1.26

0.16

0.24

0.39

0.55

0.71

0.87

1.02

1.18

1.34

1.50

1.65

1.97

1.10

1.26

0.16

0.24

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Precio

Calculado al pagar

Disponibles 2 semanas

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

No price breaks available.

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.207 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
