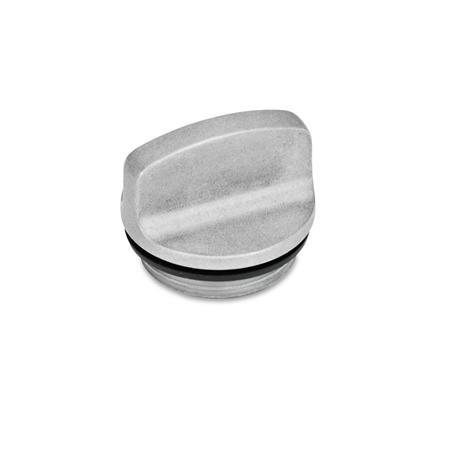

GN 441 Tapones roscados Aluminio, con agarradera, resistente hasta 212 °F

GN 441 Tapones roscados de aluminio, con agarradera, resistente hasta 212 °F Identificación núm.: 1 - Sin perforación de ventilación
Color: BL - Liso, acabado pulido

Identificación núm.: 1 - Sin perforación de ventilación
Color: BL - Liso, acabado pulido

Hoja de la norma GN 441 Imprimir esta página

Descripción del producto

El diámetro exterior d₁ de los tapones roscados GN 441 coincide con los orificios de montaje para los accesorios de tubos conforme a la norma DIN 3852.

El sello está incrustado en una ranura radial, y por lo tanto no se puede perder o aplastar durante el apriete.

Especificación

Cuerpo
Aluminio

Revestimiento de polvo
Negro, RAL 9005, acabado texturizadoSW
Liso, acabado pulidoBL

Sello
Caucho NBR (Perbunan^®)
Resistente a temperaturas de hasta
212 °F (100 °C)

RoHS

Bajo pedido

Con varilla de nivel

GN 441 Tapones roscados de aluminio, con agarradera, resistente hasta 212 °F boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Identificación núm.

1	Sin perforación de ventilación
2	Con perforación de ventilación

Número de pieza SW	Número de pieza BL	d₁	d₂ Rosca de tubo	Rosca fina	d₃ Perforación para ventilación	d₄ Rosca	l₁ ±0.02	l₂	l₃	s	t mín.

441-22-M16X1.5-1-SW	441-22-M16X1.5-1-BL	0.87	-	M 16 x 1.5	0.08	M 5	1.02 ±0.02	0.31	0.59	0.20	0.31
441-22-G3/8-1-SW	441-22-G3/8-1-BL	0.87	G 3/8	-	0.08	M 5	1.02 ±0.02	0.31	0.59	0.20	0.31
441-26-M20X1.5-1-SW	441-26-M20X1.5-1-BL	1.02	-	M 20 x 1.5	0.08	M 5	1.08 ±0.02	0.33	0.63	0.20	0.31
441-26-G1/2-1-SW	441-26-G1/2-1-BL	1.02	G 1/2	-	0.08	M 5	1.08 ±0.02	0.33	0.63	0.20	0.31
441-32-M26X1.5-1-SW	441-32-M26X1.5-1-BL	1.26	-	M 26 x 1.5	0.08	M 5	1.14 ±0.02	0.35	0.67	0.24	0.31
441-32-G3/4-1-SW	441-32-G3/4-1-BL	1.26	G 3/4	-	0.08	M 5	1.14 ±0.02	0.35	0.67	0.24	0.31
441-40-G1-1-SW	441-40-G1-1-BL	1.57	G 1	-	0.08	M 5	1.28 ±0.02	0.43	0.71	0.28	0.31

Número de pieza SW	Número de pieza BL	d₁	d₂ Rosca de tubo	Rosca fina	d₃ Perforación para ventilación	d₄ Rosca	l₁ ±0.02	l₂	l₃	s	t mín.

441-22-M16X1.5-2-SW	441-22-M16X1.5-2-BL	0.87	-	M 16 x 1.5	0.08	M 5	1.02 ±0.02	0.31	0.59	0.20	0.31
441-22-G3/8-2-SW	441-22-G3/8-2-BL	0.87	G 3/8	-	0.08	M 5	1.02 ±0.02	0.31	0.59	0.20	0.31
441-26-M20X1.5-2-SW	441-26-M20X1.5-2-BL	1.02	-	M 20 x 1.5	0.08	M 5	1.08 ±0.02	0.33	0.63	0.20	0.31
441-26-G1/2-2-SW	441-26-G1/2-2-BL	1.02	G 1/2	-	0.08	M 5	1.08 ±0.02	0.33	0.63	0.20	0.31
441-32-M26X1.5-2-SW	441-32-M26X1.5-2-BL	1.26	-	M 26 x 1.5	0.08	M 5	1.14 ±0.02	0.35	0.67	0.24	0.31
441-32-G3/4-2-SW	441-32-G3/4-2-BL	1.26	G 3/4	-	0.08	M 5	1.14 ±0.02	0.35	0.67	0.24	0.31
441-40-G1-2-SW	441-40-G1-2-BL	1.57	G 1	-	0.08	M 5	1.28 ±0.02	0.43	0.71	0.28	0.31

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂ Rosca de tubo	Rosca fina	d₃ Perforación para ventilación	d₄ Rosca	l₁ ±0.02	l₂	l₃	s	t mín.

0.87	G 3/8	M 16 x 1.5	0.08	M 5	1.02	0.31	0.59	0.20	0.31
1.02	G 1/2	M 20 x 1.5	0.08	M 5	1.08	0.33	0.63	0.20	0.31
1.26	G 3/4	M 26 x 1.5	0.08	M 5	1.14	0.35	0.67	0.24	0.31
1.57	G 1	-	0.08	M 5	1.28	0.43	0.71	0.28	0.31

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$165.60

Disponibles 2 semanas

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$165.60
100	249	Mex$151.80
250	499	Mex$138.00
≥ 500		Mex$124.20

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.026 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
