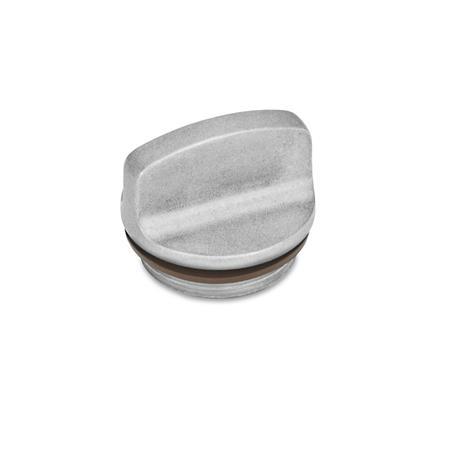

Tapones roscados GN 442

Descripción del producto

Información

El diámetro exterior d₁ de los tapones roscados GN 442 coincide con los orificios de montaje para los accesorios de tubos conforme a la norma DIN 3852.

El sello está incrustado en una ranura radial, y por lo tanto no se puede perder o aplastar durante el apriete.

Especificación

Cuerpo
Aluminio

Revestimiento de polvo
Negro, RAL 9005, acabado texturizadoSW
Liso, acabado pulidoBL

Sello
Caucho FPM (Viton^®)

Se identifica por el acabado no negro del sello
Resistente a temperaturas de hasta
392 °F (200 °C)

RoHS

Bajo pedido

Con varilla de nivel

Armar y cotizar.

Número de pieza SW	Número de pieza BL	d₁	d₂ Rosca de tubo	Rosca fina	d₃ Perforación para ventilación	d₄ Rosca	l₁ ±0.02	l₂	l₃	s	t mín.

442-22-M16X1.5-1-SW	442-22-M16X1.5-1-BL	0.87	-	M 16 x 1.5	0.08	M 5	1.02 ±0.02	0.31	0.59	0.20	0.31
442-22-G3/8-1-SW	442-22-G3/8-1-BL	0.87	G 3/8	-	0.08	M 5	1.02 ±0.02	0.31	0.59	0.20	0.31
442-26-M20X1.5-1-SW	442-26-M20X1.5-1-BL	1.02	-	M 20 x 1.5	0.08	M 5	1.08 ±0.02	0.33	0.63	0.20	0.31
442-26-G1/2-1-SW	442-26-G1/2-1-BL	1.02	G 1/2	-	0.08	M 5	1.08 ±0.02	0.33	0.63	0.20	0.31
442-32-M26X1.5-1-SW	442-32-M26X1.5-1-BL	1.26	-	M 26 x 1.5	0.08	M 5	1.14 ±0.02	0.35	0.67	0.24	0.31
442-32-G3/4-1-SW	442-32-G3/4-1-BL	1.26	G 3/4	-	0.08	M 5	1.14 ±0.02	0.35	0.67	0.24	0.31
442-40-G1-1-SW	442-40-G1-1-BL	1.57	G 1	-	0.08	M 5	1.28 ±0.02	0.43	0.71	0.28	0.31

Número de pieza SW	Número de pieza BL	d₁	d₂ Rosca de tubo	Rosca fina	d₃ Perforación para ventilación	d₄ Rosca	l₁ ±0.02	l₂	l₃	s	t mín.

442-22-M16X1.5-2-SW	442-22-M16X1.5-2-BL	0.87	-	M 16 x 1.5	0.08	M 5	1.02 ±0.02	0.31	0.59	0.20	0.31
442-22-G3/8-2-SW	442-22-G3/8-2-BL	0.87	G 3/8	-	0.08	M 5	1.02 ±0.02	0.31	0.59	0.20	0.31
442-26-M20X1.5-2-SW	442-26-M20X1.5-2-BL	1.02	-	M 20 x 1.5	0.08	M 5	1.08 ±0.02	0.33	0.63	0.20	0.31
442-26-G1/2-2-SW	442-26-G1/2-2-BL	1.02	G 1/2	-	0.08	M 5	1.08 ±0.02	0.33	0.63	0.20	0.31
442-32-M26X1.5-2-SW	442-32-M26X1.5-2-BL	1.26	-	M 26 x 1.5	0.08	M 5	1.14 ±0.02	0.35	0.67	0.24	0.31
442-32-G3/4-2-SW	442-32-G3/4-2-BL	1.26	G 3/4	-	0.08	M 5	1.14 ±0.02	0.35	0.67	0.24	0.31
442-40-G1-2-SW	442-40-G1-2-BL	1.57	G 1	-	0.08	M 5	1.28 ±0.02	0.43	0.71	0.28	0.31

d₁	d₂ Rosca de tubo	Rosca fina	d₃ Perforación para ventilación	d₄ Rosca	l₁ ±0.02	l₂	l₃	s	t mín.

0.87	G 3/8	M 16 x 1.5	0.08	M 5	1.02	0.31	0.59	0.20	0.31
1.02	G 1/2	M 20 x 1.5	0.08	M 5	1.08	0.33	0.63	0.20	0.31
1.26	G 3/4	M 26 x 1.5	0.08	M 5	1.14	0.35	0.67	0.24	0.31
1.57	G 1	-	0.08	M 5	1.28	0.43	0.71	0.28	0.31

Configurador de producto 3D

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$151.80

Favor de llamar para confirmar tiempo de entrega

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$207.97
100	249	Mex$190.64
250	499	Mex$173.31
≥ 500		Mex$155.97

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.026 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
