GN 487 Abrazaderas de montaje con rótula giratoria Aluminio

Foto

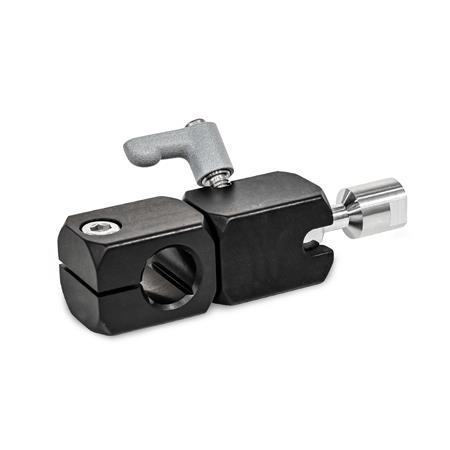

GN 487 Abrazaderas de montaje con rótula giratoria de aluminio Tipo: Q - Con agujero cruzado
Código: I - Rótula con rosca interna
Núm. de identificación: 1 - Sujeción mediante palanca de apriete ajustable
Acabado: ES - Acabado anodizado, negro

Tipo: Q - Con agujero cruzado
Código: I - Rótula con rosca interna
Núm. de identificación: 1 - Sujeción mediante palanca de apriete ajustable
Acabado: ES - Acabado anodizado, negro

GN 487 Abrazaderas de montaje con rótula giratoria de aluminio Tipo: A - Con agujero axial
Código: I - Rótula con rosca interna
Núm. de identificación: 2 - Sujeción mediante prisionero
Acabado: EL - Acabado natural anodizado

GN 487 Abrazaderas de montaje con rótula giratoria de aluminio Tipo: A - Con agujero axial
Código: S - Rótula con rosca externa
Núm. de identificación: 1 - Sujeción mediante palanca de apriete ajustable
Acabado: ES - Acabado anodizado, negro

GN 487 Abrazaderas de montaje con rótula giratoria de aluminio Tipo: Q - Con agujero cruzado
Código: S - Rótula con rosca externa
Núm. de identificación: 2 - Sujeción mediante prisionero
Acabado: EL - Acabado natural anodizado

GN 487 Abrazaderas de montaje con rótula giratoria de aluminio Tipo: W - Con perno
Código: I - Rótula con rosca interna
Núm. de identificación: 1 - Sujeción mediante palanca de apriete ajustable
Acabado: ES - Acabado anodizado, negro

GN 487 Abrazaderas de montaje con rótula giratoria de aluminio Tipo: W - Con perno
Código: S - Rótula con rosca externa
Núm. de identificación: 2 - Sujeción mediante prisionero
Acabado: EL - Acabado natural anodizado

Hoja de la norma GN 487 Imprimir esta página Gama de montajes de abrazaderas Application example clamp mountings Características del acero inoxidable

Descripción del producto

Información

Las abrazaderas de montaje con rótula giratoria GN 487 permiten un ajuste preciso y continuo del vástago en esfera dentro del rango de giro. Esto facilita el posicionamiento y el ajuste de componentes como escáneres, cámaras e iluminación.

Gracias al eficiente mecanismo de sujeción, incluso un pequeño par de apriete genera una presión comparativamente fuerte en la rótula. Para reajustar la abrazadera se debe aflojar por completo la sujeción. La palanca de apriete (núm. de identificación 1) se puede utilizar para operar con facilidad el mecanismo sin herramientas.

Para obtener un par de freno elevado permanente, las superficies de contacto de las rótulas deben mantenerse limpias de grasa. Superar los pares de apriete recomendados aumenta el par de freno, pero podría resultar en un mayor desgaste del mecanismo de sujeción.

Especificación

Cuerpo / elemento de apriete
Aluminio
- Acabado natural anodizadoEL
- Acabado anodizado, negroES

Rótula
Aluminio, acabado liso

Palanca de apriete ajustable
(Núm. de identificación 1)
- Zinc fundido a presión
  Revestimiento de polvo
  Plateado, RAL 9006, acabado texturizado
- Inserción roscada / tornillo de retención
  Acero inoxidable AISI 303

Prisionero (Núm. de identificación 2)
Acero inoxidable AISI 304

Tornillo de cabeza hueca DIN 912 (Tipo Q)
Acero inoxidable AISI 304

Prisionero DIN 913 (Tipo A)
Acero inoxidable AISI 304

RoHS

Accesorio

Varillas / tubos redondos GN 480.1

Bajo pedido

Rótulas con otros tamaños de rosca y rosca en pulgadas (como las rótulas giratorias GN 784)

Dibujo técnico

GN 487 Abrazaderas de montaje con rótula giratoria de aluminio boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

Q	Con agujero cruzado
A	Con agujero axial
W	Con perno

Código

I	Rótula con rosca interna
S	Rótula con rosca externa

Núm. de identificación

1	Sujeción mediante palanca de apriete ajustable
2	Sujeción mediante prisionero

Número de pieza I - Rótula con rosca interna	Número de pieza S - Rótula con rosca externa	d₁ Tipo A Tipo Q	d₂ Tipo W	d₃	d₄	d₅	d₆	d₇	k	l₁	l₂	l₃	l₄	l₅	l₆	l₇	l₈	l₉

487-B10-Q-M5-I-1-EL		B 10	-	M 5	0.43	0.55	M 5	-	0.79	-	0.87	1.46	0.45	2.09	0.61	-	-	-
	487-B10-Q-M5-S-1-EL	B 10	-	M 5	0.43	0.55	M 5	-	0.79	0.31	0.87	1.46	0.45	2.09	0.61	-	-	-
487-B10-Q-M5-I-2-EL		B 10	-	M 5	0.43	0.55	M 5	-	0.79	-	-	-	0.45	2.09	0.61	-	-	-
	487-B10-Q-M5-S-2-EL	B 10	-	M 5	0.43	0.55	M 5	-	0.79	0.31	-	-	0.45	2.09	0.61	-	-	-
487-B10-Q-M5-I-1-ES		B 10	-	M 5	0.43	0.55	M 5	-	0.79	-	0.87	1.46	0.45	2.09	0.61	-	-	-
	487-B10-Q-M5-S-1-ES	B 10	-	M 5	0.43	0.55	M 5	-	0.79	0.31	0.87	1.46	0.45	2.09	0.61	-	-	-
487-B10-Q-M5-I-2-ES		B 10	-	M 5	0.43	0.55	M 5	-	0.79	-	-	-	0.45	2.09	0.61	-	-	-
	487-B10-Q-M5-S-2-ES	B 10	-	M 5	0.43	0.55	M 5	-	0.79	0.31	-	-	0.45	2.09	0.61	-	-	-
487-B12-Q-M5-I-1-EL		B 12	-	M 5	0.43	0.55	M 5	-	0.79	-	0.87	1.46	0.45	2.13	0.65	-	-	-
	487-B12-Q-M5-S-1-EL	B 12	-	M 5	0.43	0.55	M 5	-	0.79	0.31	0.87	1.46	0.45	2.13	0.65	-	-	-
487-B12-Q-M5-I-2-EL		B 12	-	M 5	0.43	0.55	M 5	-	0.79	-	-	-	0.45	2.13	0.65	-	-	-
	487-B12-Q-M5-S-2-EL	B 12	-	M 5	0.43	0.55	M 5	-	0.79	0.31	-	-	0.45	2.13	0.65	-	-	-
487-B12-Q-M5-I-1-ES		B 12	-	M 5	0.43	0.55	M 5	-	0.79	-	0.87	1.46	0.45	2.13	0.65	-	-	-
	487-B12-Q-M5-S-1-ES	B 12	-	M 5	0.43	0.55	M 5	-	0.79	0.31	0.87	1.46	0.45	2.13	0.65	-	-	-
487-B12-Q-M5-I-2-ES		B 12	-	M 5	0.43	0.55	M 5	-	0.79	-	-	-	0.45	2.13	0.65	-	-	-
	487-B12-Q-M5-S-2-ES	B 12	-	M 5	0.43	0.55	M 5	-	0.79	0.31	-	-	0.45	2.13	0.65	-	-	-
487-B15-Q-M6-I-1-EL		B 15	-	M 6	0.55	0.71	M 6	-	0.98	-	0.87	1.61	0.57	2.66	0.79	-	-	-
	487-B15-Q-M6-S-1-EL	B 15	-	M 6	0.55	0.71	M 6	-	0.98	0.39	0.87	1.61	0.57	2.66	0.79	-	-	-
487-B15-Q-M6-I-2-EL		B 15	-	M 6	0.55	0.71	M 6	-	0.98	-	-	-	0.57	2.66	0.79	-	-	-
	487-B15-Q-M6-S-2-EL	B 15	-	M 6	0.55	0.71	M 6	-	0.98	0.39	-	-	0.57	2.66	0.79	-	-	-
487-B15-Q-M6-I-1-ES		B 15	-	M 6	0.55	0.71	M 6	-	0.98	-	0.87	1.61	0.57	2.66	0.79	-	-	-
	487-B15-Q-M6-S-1-ES	B 15	-	M 6	0.55	0.71	M 6	-	0.98	0.39	0.87	1.61	0.57	2.66	0.79	-	-	-
487-B15-Q-M6-I-2-ES		B 15	-	M 6	0.55	0.71	M 6	-	0.98	-	-	-	0.57	2.66	0.79	-	-	-
	487-B15-Q-M6-S-2-ES	B 15	-	M 6	0.55	0.71	M 6	-	0.98	0.39	-	-	0.57	2.66	0.79	-	-	-
487-B16-Q-M6-I-1-EL		B 16	-	M 6	0.55	0.71	M 6	-	0.98	-	0.87	1.61	0.57	2.66	0.79	-	-	-
	487-B16-Q-M6-S-1-EL	B 16	-	M 6	0.55	0.71	M 6	-	0.98	0.39	0.87	1.61	0.57	2.66	0.79	-	-	-
487-B16-Q-M6-I-2-EL		B 16	-	M 6	0.55	0.71	M 6	-	0.98	-	-	-	0.57	2.66	0.79	-	-	-
	487-B16-Q-M6-S-2-EL	B 16	-	M 6	0.55	0.71	M 6	-	0.98	0.39	-	-	0.57	2.66	0.79	-	-	-
487-B16-Q-M6-I-1-ES		B 16	-	M 6	0.55	0.71	M 6	-	0.98	-	0.87	1.61	0.57	2.66	0.79	-	-	-
	487-B16-Q-M6-S-1-ES	B 16	-	M 6	0.55	0.71	M 6	-	0.98	0.39	0.87	1.61	0.57	2.66	0.79	-	-	-
487-B16-Q-M6-I-2-ES		B 16	-	M 6	0.55	0.71	M 6	-	0.98	-	-	-	0.57	2.66	0.79	-	-	-
	487-B16-Q-M6-S-2-ES	B 16	-	M 6	0.55	0.71	M 6	-	0.98	0.39	-	-	0.57	2.66	0.79	-	-	-
487-B20-Q-M8-I-1-EL		B 20	-	M 8	0.59	0.94	M 6	-	1.18	-	1.18	1.97	0.73	3.19	0.87	-	-	-
	487-B20-Q-M8-S-1-EL	B 20	-	M 8	0.59	0.94	M 6	-	1.18	0.47	1.18	1.97	0.73	3.19	0.87	-	-	-
487-B20-Q-M8-I-2-EL		B 20	-	M 8	0.59	0.94	M 6	-	1.18	-	-	-	0.73	3.19	0.87	-	-	-
	487-B20-Q-M8-S-2-EL	B 20	-	M 8	0.59	0.94	M 6	-	1.18	0.47	-	-	0.73	3.19	0.87	-	-	-
487-B20-Q-M8-I-1-ES		B 20	-	M 8	0.59	0.94	M 6	-	1.18	-	1.18	1.97	0.73	3.19	0.87	-	-	-
	487-B20-Q-M8-S-1-ES	B 20	-	M 8	0.59	0.94	M 6	-	1.18	0.47	1.18	1.97	0.73	3.19	0.87	-	-	-
487-B20-Q-M8-I-2-ES		B 20	-	M 8	0.59	0.94	M 6	-	1.18	-	-	-	0.73	3.19	0.87	-	-	-
	487-B20-Q-M8-S-2-ES	B 20	-	M 8	0.59	0.94	M 6	-	1.18	0.47	-	-	0.73	3.19	0.87	-	-	-

Número de pieza I - Rótula con rosca interna	Número de pieza S - Rótula con rosca externa	d₁ Tipo A Tipo Q	d₂ Tipo W	d₃	d₄	d₅	d₆	d₇	k	l₁	l₂	l₃	l₄	l₅	l₆	l₇	l₈	l₉

487-B10-A-M5-I-1-EL		B 10	-	M 5	0.43	0.55	-	M 5	0.79	-	0.87	1.46	0.45	-	-	1.67	-	-
	487-B10-A-M5-S-1-EL	B 10	-	M 5	0.43	0.55	-	M 5	0.79	0.31	0.87	1.46	0.45	-	-	1.67	-	-
487-B10-A-M5-I-2-EL		B 10	-	M 5	0.43	0.55	-	M 5	0.79	-	-	-	0.45	-	-	1.67	-	-
	487-B10-A-M5-S-2-EL	B 10	-	M 5	0.43	0.55	-	M 5	0.79	0.31	-	-	0.45	-	-	1.67	-	-
487-B10-A-M5-I-1-ES		B 10	-	M 5	0.43	0.55	-	M 5	0.79	-	0.87	1.46	0.45	-	-	1.67	-	-
	487-B10-A-M5-S-1-ES	B 10	-	M 5	0.43	0.55	-	M 5	0.79	0.31	0.87	1.46	0.45	-	-	1.67	-	-
487-B10-A-M5-I-2-ES		B 10	-	M 5	0.43	0.55	-	M 5	0.79	-	-	-	0.45	-	-	1.67	-	-
	487-B10-A-M5-S-2-ES	B 10	-	M 5	0.43	0.55	-	M 5	0.79	0.31	-	-	0.45	-	-	1.67	-	-
487-B12-A-M5-I-1-EL		B 12	-	M 5	0.43	0.55	-	M 5	0.79	-	0.87	1.46	0.45	-	-	1.71	-	-
	487-B12-A-M5-S-1-EL	B 12	-	M 5	0.43	0.55	-	M 5	0.79	0.31	0.87	1.46	0.45	-	-	1.71	-	-
487-B12-A-M5-I-2-EL		B 12	-	M 5	0.43	0.55	-	M 5	0.79	-	-	-	0.45	-	-	1.71	-	-
	487-B12-A-M5-S-2-EL	B 12	-	M 5	0.43	0.55	-	M 5	0.79	0.31	-	-	0.45	-	-	1.71	-	-
487-B12-A-M5-I-1-ES		B 12	-	M 5	0.43	0.55	-	M 5	0.79	-	0.87	1.46	0.45	-	-	1.71	-	-
	487-B12-A-M5-S-1-ES	B 12	-	M 5	0.43	0.55	-	M 5	0.79	0.31	0.87	1.46	0.45	-	-	1.71	-	-
487-B12-A-M5-I-2-ES		B 12	-	M 5	0.43	0.55	-	M 5	0.79	-	-	-	0.45	-	-	1.71	-	-
	487-B12-A-M5-S-2-ES	B 12	-	M 5	0.43	0.55	-	M 5	0.79	0.31	-	-	0.45	-	-	1.71	-	-
487-B15-A-M6-I-1-EL		B 15	-	M 6	0.55	0.71	-	M 6	0.98	-	0.87	1.61	0.57	-	-	2.17	-	-
	487-B15-A-M6-S-1-EL	B 15	-	M 6	0.55	0.71	-	M 6	0.98	0.39	0.87	1.61	0.57	-	-	2.17	-	-
487-B15-A-M6-I-2-EL		B 15	-	M 6	0.55	0.71	-	M 6	0.98	-	-	-	0.57	-	-	2.17	-	-
	487-B15-A-M6-S-2-EL	B 15	-	M 6	0.55	0.71	-	M 6	0.98	0.39	-	-	0.57	-	-	2.17	-	-
487-B15-A-M6-I-1-ES		B 15	-	M 6	0.55	0.71	-	M 6	0.98	-	0.87	1.61	0.57	-	-	2.17	-	-
	487-B15-A-M6-S-1-ES	B 15	-	M 6	0.55	0.71	-	M 6	0.98	0.39	0.87	1.61	0.57	-	-	2.17	-	-
487-B15-A-M6-I-2-ES		B 15	-	M 6	0.55	0.71	-	M 6	0.98	-	-	-	0.57	-	-	2.17	-	-
	487-B15-A-M6-S-2-ES	B 15	-	M 6	0.55	0.71	-	M 6	0.98	0.39	-	-	0.57	-	-	2.17	-	-
487-B16-A-M6-I-1-EL		B 16	-	M 6	0.55	0.71	-	M 6	0.98	-	0.87	1.61	0.57	-	-	2.19	-	-
	487-B16-A-M6-S-1-EL	B 16	-	M 6	0.55	0.71	-	M 6	0.98	0.39	0.87	1.61	0.57	-	-	2.19	-	-
487-B16-A-M6-I-2-EL		B 16	-	M 6	0.55	0.71	-	M 6	0.98	-	-	-	0.57	-	-	2.19	-	-
	487-B16-A-M6-S-2-EL	B 16	-	M 6	0.55	0.71	-	M 6	0.98	0.39	-	-	0.57	-	-	2.19	-	-
487-B16-A-M6-I-1-ES		B 16	-	M 6	0.55	0.71	-	M 6	0.98	-	0.87	1.61	0.57	-	-	2.19	-	-
	487-B16-A-M6-S-1-ES	B 16	-	M 6	0.55	0.71	-	M 6	0.98	0.39	0.87	1.61	0.57	-	-	2.19	-	-
487-B16-A-M6-I-2-ES		B 16	-	M 6	0.55	0.71	-	M 6	0.98	-	-	-	0.57	-	-	2.19	-	-
	487-B16-A-M6-S-2-ES	B 16	-	M 6	0.55	0.71	-	M 6	0.98	0.39	-	-	0.57	-	-	2.19	-	-
487-B20-A-M8-I-1-EL		B 20	-	M 8	0.59	0.94	-	M 6	1.18	-	1.18	1.97	0.73	-	-	2.64	-	-
	487-B20-A-M8-S-1-EL	B 20	-	M 8	0.59	0.94	-	M 6	1.18	0.47	1.18	1.97	0.73	-	-	2.64	-	-
487-B20-A-M8-I-2-EL		B 20	-	M 8	0.59	0.94	-	M 6	1.18	-	-	-	0.73	-	-	2.64	-	-
	487-B20-A-M8-S-2-EL	B 20	-	M 8	0.59	0.94	-	M 6	1.18	0.47	-	-	0.73	-	-	2.64	-	-
487-B20-A-M8-I-1-ES		B 20	-	M 8	0.59	0.94	-	M 6	1.18	-	1.18	1.97	0.73	-	-	2.64	-	-
	487-B20-A-M8-S-1-ES	B 20	-	M 8	0.59	0.94	-	M 6	1.18	0.47	1.18	1.97	0.73	-	-	2.64	-	-
487-B20-A-M8-I-2-ES		B 20	-	M 8	0.59	0.94	-	M 6	1.18	-	-	-	0.73	-	-	2.64	-	-
	487-B20-A-M8-S-2-ES	B 20	-	M 8	0.59	0.94	-	M 6	1.18	0.47	-	-	0.73	-	-	2.64	-	-

Número de pieza I - Rótula con rosca interna	Número de pieza S - Rótula con rosca externa	d₁ Tipo A Tipo Q	d₂ Tipo W	d₃	d₄	d₅	d₆	d₇	k	l₁	l₂	l₃	l₄	l₅	l₆	l₇	l₈	l₉

487-10-W-M5-I-1-EL		-	0.39	M 5	0.43	0.55	-	-	0.79	-	0.87	1.46	0.45	-	-	-	0.67	1.08
	487-10-W-M5-S-1-EL	-	0.39	M 5	0.43	0.55	-	-	0.79	0.31	0.87	1.46	0.45	-	-	-	0.67	1.08
487-10-W-M5-I-2-EL		-	0.39	M 5	0.43	0.55	-	-	0.79	-	-	-	0.45	-	-	-	0.67	1.08
	487-10-W-M5-S-2-EL	-	0.39	M 5	0.43	0.55	-	-	0.79	0.31	-	-	0.45	-	-	-	0.67	1.08
487-10-W-M5-I-1-ES		-	0.39	M 5	0.43	0.55	-	-	0.79	-	0.87	1.46	0.45	-	-	-	0.67	1.08
	487-10-W-M5-S-1-ES	-	0.39	M 5	0.43	0.55	-	-	0.79	0.31	0.87	1.46	0.45	-	-	-	0.67	1.08
487-10-W-M5-I-2-ES		-	0.39	M 5	0.43	0.55	-	-	0.79	-	-	-	0.45	-	-	-	0.67	1.08
	487-10-W-M5-S-2-ES	-	0.39	M 5	0.43	0.55	-	-	0.79	0.31	-	-	0.45	-	-	-	0.67	1.08
487-12-W-M5-I-1-EL		-	0.47	M 5	0.43	0.55	-	-	0.79	-	0.87	1.46	0.45	-	-	-	0.75	1.08
	487-12-W-M5-S-1-EL	-	0.47	M 5	0.43	0.55	-	-	0.79	0.31	0.87	1.46	0.45	-	-	-	0.75	1.08
487-12-W-M5-I-2-EL		-	0.47	M 5	0.43	0.55	-	-	0.79	-	-	-	0.45	-	-	-	0.75	1.08
	487-12-W-M5-S-2-EL	-	0.47	M 5	0.43	0.55	-	-	0.79	0.31	-	-	0.45	-	-	-	0.75	1.08
487-12-W-M5-I-1-ES		-	0.47	M 5	0.43	0.55	-	-	0.79	-	0.87	1.46	0.45	-	-	-	0.75	1.08
	487-12-W-M5-S-1-ES	-	0.47	M 5	0.43	0.55	-	-	0.79	0.31	0.87	1.46	0.45	-	-	-	0.75	1.08
487-12-W-M5-I-2-ES		-	0.47	M 5	0.43	0.55	-	-	0.79	-	-	-	0.45	-	-	-	0.75	1.08
	487-12-W-M5-S-2-ES	-	0.47	M 5	0.43	0.55	-	-	0.79	0.31	-	-	0.45	-	-	-	0.75	1.08
487-15-W-M6-I-1-EL		-	0.59	M 6	0.55	0.71	-	-	0.98	-	0.87	1.61	0.57	-	-	-	0.83	1.38
	487-15-W-M6-S-1-EL	-	0.59	M 6	0.55	0.71	-	-	0.98	0.39	0.87	1.61	0.57	-	-	-	0.83	1.38
487-15-W-M6-I-2-EL		-	0.59	M 6	0.55	0.71	-	-	0.98	-	-	-	0.57	-	-	-	0.83	1.38
	487-15-W-M6-S-2-EL	-	0.59	M 6	0.55	0.71	-	-	0.98	0.39	-	-	0.57	-	-	-	0.83	1.38
487-15-W-M6-I-1-ES		-	0.59	M 6	0.55	0.71	-	-	0.98	-	0.87	1.61	0.57	-	-	-	0.83	1.38
	487-15-W-M6-S-1-ES	-	0.59	M 6	0.55	0.71	-	-	0.98	0.39	0.87	1.61	0.57	-	-	-	0.83	1.38
487-15-W-M6-I-2-ES		-	0.59	M 6	0.55	0.71	-	-	0.98	-	-	-	0.57	-	-	-	0.83	1.38
	487-15-W-M6-S-2-ES	-	0.59	M 6	0.55	0.71	-	-	0.98	0.39	-	-	0.57	-	-	-	0.83	1.38
487-16-W-M6-I-1-EL		-	0.63	M 6	0.55	0.71	-	-	0.98	-	0.87	1.61	0.57	-	-	-	0.94	1.38
	487-16-W-M6-S-1-EL	-	0.63	M 6	0.55	0.71	-	-	0.98	0.39	0.87	1.61	0.57	-	-	-	0.94	1.38
487-16-W-M6-I-2-EL		-	0.63	M 6	0.55	0.71	-	-	0.98	-	-	-	0.57	-	-	-	0.94	1.38
	487-16-W-M6-S-2-EL	-	0.63	M 6	0.55	0.71	-	-	0.98	0.39	-	-	0.57	-	-	-	0.94	1.38
487-16-W-M6-I-1-ES		-	0.63	M 6	0.55	0.71	-	-	0.98	-	0.87	1.61	0.57	-	-	-	0.94	1.38
	487-16-W-M6-S-1-ES	-	0.63	M 6	0.55	0.71	-	-	0.98	0.39	0.87	1.61	0.57	-	-	-	0.94	1.38
487-16-W-M6-I-2-ES		-	0.63	M 6	0.55	0.71	-	-	0.98	-	-	-	0.57	-	-	-	0.94	1.38
	487-16-W-M6-S-2-ES	-	0.63	M 6	0.55	0.71	-	-	0.98	0.39	-	-	0.57	-	-	-	0.94	1.38
487-20-W-M8-I-1-EL		-	0.79	M 8	0.59	0.94	-	-	1.18	-	1.18	1.97	0.73	-	-	-	1.02	1.73
	487-20-W-M8-S-1-EL	-	0.79	M 8	0.59	0.94	-	-	1.18	0.47	1.18	1.97	0.73	-	-	-	1.02	1.73
487-20-W-M8-I-2-EL		-	0.79	M 8	0.59	0.94	-	-	1.18	-	-	-	0.73	-	-	-	1.02	1.73
	487-20-W-M8-S-2-EL	-	0.79	M 8	0.59	0.94	-	-	1.18	0.47	-	-	0.73	-	-	-	1.02	1.73
487-20-W-M8-I-1-ES		-	0.79	M 8	0.59	0.94	-	-	1.18	-	1.18	1.97	0.73	-	-	-	1.02	1.73
	487-20-W-M8-S-1-ES	-	0.79	M 8	0.59	0.94	-	-	1.18	0.47	1.18	1.97	0.73	-	-	-	1.02	1.73
487-20-W-M8-I-2-ES		-	0.79	M 8	0.59	0.94	-	-	1.18	-	-	-	0.73	-	-	-	1.02	1.73
	487-20-W-M8-S-2-ES	-	0.79	M 8	0.59	0.94	-	-	1.18	0.47	-	-	0.73	-	-	-	1.02	1.73

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ Tipo A Tipo Q	d₂ Tipo W	d₃	d₄	d₅	d₆	d₇	k	l₁	l₂	l₃	l₄	l₅	l₆	l₇	l₈	l₉

B 10	0.39	M 5	0.43	0.55	M 5	M 5	0.79	0.31	0.87	1.46	0.45	2.09	0.61	1.67	0.67	1.08
B 12	0.47	M 5	0.43	0.55	M 5	M 5	0.79	0.31	0.87	1.46	0.45	2.13	0.65	1.71	0.75	1.08
B 15	0.59	M 6	0.55	0.71	M 6	M 6	0.98	0.39	0.87	1.61	0.57	2.66	0.79	2.17	0.83	1.38
B 16	0.63	M 6	0.55	0.71	M 6	M 6	0.98	0.39	0.87	1.61	0.57	2.66	0.79	2.19	0.94	1.38
B 20	0.79	M 8	0.59	0.94	M 6	M 6	1.18	0.47	1.18	1.97	0.73	3.19	0.87	2.64	1.02	1.73

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ Tipo A Tipo Q	d₂ Tipo W	m₁	m₂	m₃	r₁	r₂	s	A/F	t₁ min.	t₂	Par apriete recomendado de la sujeción (n.º de identificación) en Nm ≈	Par de freno resultante en la rótula en Nm ≈

B 10	0.39	1.29	1.48	0.89	0.68	0.98	0.31	0.35	0.31	0.39	1.5	4.5
B 12	0.47	1.29	1.52	0.89	0.68	0.98	0.39	0.35	0.31	0.47	1.5	4.5
B 15	0.59	1.65	1.94	1.15	0.85	1.28	0.47	0.47	0.39	0.59	2.5	6.5
B 16	0.63	1.65	1.96	1.15	0.85	1.28	-	0.47	0.39	0.63	2.5	6.5
B 20	0.79	2.02	2.33	1.43	1.21	1.44	0.63	0.51	0.47	0.63	2.5	10

Armar y cotizar.

Configurador de producto 3D

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total pesos mexicanos (sin IVA)

Mex$1,851.00

Favor de llamar para confirmar tiempo de entrega

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	9	Mex$1,851.00
10	24	Mex$1,696.75
25	49	Mex$1,542.50
≥ 50		Mex$1,388.25

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.146 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Todos los precios están en pesos mexicanos. Impuestos no incluidos.

Datos de CAD

Otros formatos de datos

Acerca las descargas de datos de CAD

Guardar como favorito.

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

GN 487 Abrazaderas de montaje con rótula giratoria Aluminio

Foto

Descripción del producto

Información

Especificación

Accesorio

Bajo pedido

Dibujo técnico

Opciones del artículo / Tabla

Tipo

Código

Núm. de identificación

Tipo: Q - Con agujero cruzado

Tipo: A - Con agujero axial

Tipo: W - Con perno

Tipo: Q - Con agujero cruzado

Tipo: A - Con agujero axial

Tipo: W - Con perno

Medidas métricas

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Datos de CAD

Datos de CAD

Ingresar

Ingreso rápido

¿Necesita ayuda?
