GN 31 Pies de nivelación Acero inoxidable, tipo zócalo roscado o espárrago roscado, con almohadilla de caucho

Foto

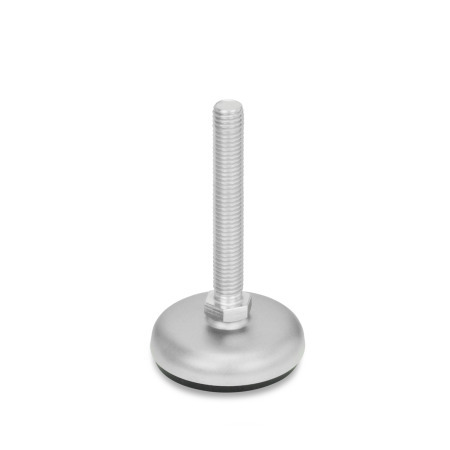

GN 31 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con almohadilla de caucho, roscas en medidas métricas Tipo (Base): B1 - Acabado granallado mate, almohadilla de caucho incrustada, negro Versión (Espárrago / Zócalo): S - Sin tuerca, hexágono externo en la parte inferior
Tipo (Base): B1 - Acabado granallado mate, almohadilla de caucho incrustada, negro
Versión (Espárrago / Zócalo): S - Sin tuerca, hexágono externo en la parte inferior
GN 31 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con almohadilla de caucho, roscas en medidas métricas Tipo (Base): B1 - Acabado granallado mate, almohadilla de caucho incrustada, negro Versión (Espárrago / Zócalo): S - Sin tuerca, hexágono externo en la parte inferior GN 31 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con almohadilla de caucho, roscas en medidas métricas Tipo (Base): B1 - Acabado granallado mate, almohadilla de caucho incrustada, negro Versión (Espárrago / Zócalo): SK - Con tuerca, hexágono externo en la parte inferior GN 31 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con almohadilla de caucho, roscas en medidas métricas Tipo (Base): B1 - Acabado granallado mate, almohadilla de caucho incrustada, negro Versión (Espárrago / Zócalo): V - Sin tuerca, hexágono externo en la parte superior, cara para llave de apriete en la parte inferior GN 31 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con almohadilla de caucho, roscas en medidas métricas Tipo (Base): B2 - Acabado granallado mate, almohadilla de caucho incrustada, blanco Versión (Espárrago / Zócalo): T - Sin tuerca, cara para llave de apriete en la parte inferior GN 31 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con almohadilla de caucho, roscas en medidas métricas Tipo (Base): B3 - Acabado granallado mate, almohadilla de caucho vulcanizado, negro Versión (Espárrago / Zócalo): UK - Con tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior GN 31 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con almohadilla de caucho, roscas en medidas métricas Tipo (Base): B3 - Acabado granallado mate, almohadilla de caucho vulcanizado, negro Versión (Espárrago / Zócalo): W - Con casquillo ajustable, rosca cubierta, cara para llave de apriete en la parte inferior GN 31 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con almohadilla de caucho, roscas en medidas métricas Tipo (Base): B4 - Acabado granallado mate, almohadilla de caucho vulcanizado, blanco Versión (Espárrago / Zócalo): X - Hexágono externo, tipo zócalo roscado GN 31 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con almohadilla de caucho, roscas en medidas métricas Tipo (Base): C3 - Pulido, almohadilla de caucho vulcanizado, negro Versión (Espárrago / Zócalo): V - Sin tuerca, hexágono externo en la parte superior, cara para llave de apriete en la parte inferior GN 31 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con almohadilla de caucho, roscas en medidas métricas Tipo (Base): C4 - Pulido, almohadilla de caucho vulcanizado, blanco Versión (Espárrago / Zócalo): W - Con casquillo ajustable, rosca cubierta, cara para llave de apriete en la parte inferior
acero-inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable.
Hoja de la norma GN 31 Imprimir esta página Información de la capacidad de carga GN 31 / GN 33 Características del plástico Características del acero inoxidable

Descripción del producto

Información

Los pies de nivelación GN 31 con almohadilla de caucho vulcanizado (tipos B3, B4, C3 y C4) y la versión W del espárrago tienen menos espacios muertos debido a su diseño y son más fáciles de limpiar.

Estos pies de nivelación se suministran armados totalmente y no se pueden desarmar.

Especificación

Base
Acero inoxidable AISI 304

Espárrago roscado / zócalo roscado
Acero inoxidable AISI 303

Tuerca hexagonal ISO 4032
Acero inoxidable AISI 304

Incrustación de almohadilla de caucho

  • Negro: NBR (Perbunan®) 80 ±5 Shore A
  • Blanco: TPE (Santoprene®) 80 ±5 Shore A

Almohadilla de caucho vulcanizada

  • Negro: NBR (Perbunan®) 80 ±5 Shore A
  • Blanco: NBR (Perbunan®) 80 ±5 Shore A

RoHS

Dibujo técnico

3D
GN 31 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con almohadilla de caucho, roscas en medidas métricas boceto
Ocultar dibujo técnico
GN 31 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con almohadilla de caucho, roscas en medidas métricas boceto

Opciones del artículo / Tabla

Tipo (Base)

B1Acabado granallado mate, almohadilla de caucho incrustada, negro
B2Acabado granallado mate, almohadilla de caucho incrustada, blanco
B3*Acabado granallado mate, almohadilla de caucho vulcanizado, negro
B4*Acabado granallado mate, almohadilla de caucho vulcanizado, blanco
C3*Pulido, almohadilla de caucho vulcanizado, negro
C4*Pulido, almohadilla de caucho vulcanizado, blanco

Versión (Espárrago / Zócalo)

SSin tuerca, hexágono externo en la parte inferior
SKCon tuerca, hexágono externo en la parte inferior
TSin tuerca, cara para llave de apriete en la parte inferior
TKCon tuerca, cara para llave de apriete en la parte inferior
USin tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior
UKCon tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior
VSin tuerca, hexágono externo en la parte superior, cara para llave de apriete en la parte inferior
VKCon tuerca, hexágono externo en la parte superior, cara para llave de apriete en la parte inferior
WCon casquillo ajustable, rosca cubierta, cara para llave de apriete en la parte inferior
XHexágono externo, tipo zócalo roscado
Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
d1d2l1
Versión
S / SK
Versión
T / TK y U / UK		l2
Versión
V / VK		l3 +0.16
Versión
W		l7 +0.157
Versión
X		h1h2s
1.97M 81.571.972.48---------------1.4570.570.140.12
1.97M 101.972.363.153.94--------------1.5750.570.140.12
1.97M 122.363.153.944.92--------------1.6930.570.140.12
1.97M 16----2.953.944.925.917.879.84--------1.9290.570.140.12
2.36M 81.571.972.48---------------1.4960.630.160.12
2.36M 101.972.363.153.94--------------1.6140.630.160.12
2.36M 122.363.153.944.92--------------1.7720.630.160.12
2.36M 16----2.953.944.925.917.879.842.953.944.925.914.845.836.817.801.9690.630.160.12
3.15M 81.571.972.48---------------1.5750.710.200.12
3.15M 101.972.363.153.94--------------1.6930.710.200.12
3.15M 122.363.153.944.92--------------1.8500.710.200.12
3.15M 16----2.953.944.925.917.879.842.953.944.925.914.925.916.897.872.0470.710.200.12
3.15M 20----2.953.944.925.917.879.843.944.925.917.875.876.857.839.802.3620.710.200.12
3.15M 24----3.944.925.917.8711.81-3.945.917.87-6.858.8210.79--0.710.200.12
3.94M 81.571.972.48---------------1.6540.790.240.12
3.94M 101.972.363.153.94--------------1.7720.790.240.12
3.94M 122.363.153.944.92--------------1.9290.790.240.12
3.94M 16----2.953.944.925.917.879.842.953.944.925.914.965.946.937.912.1260.790.240.12
3.94M 20----2.953.944.925.917.879.843.944.925.917.875.946.937.919.882.4410.790.240.12
3.94M 24----3.944.925.917.8711.81-3.945.917.87-6.938.9010.87--0.790.240.12
4.72M 20----3.944.925.917.879.84---------2.5590.870.240.16
4.72M 24----3.944.925.917.8711.81----------0.870.240.16
4.72M 30----3.944.925.917.8711.81----------0.870.240.16
Mostrar / ocultar columnas
Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
d1d2d3h3 +0.157h4 +0.157h5 +0.16l4l5l6A/F1A/F2A/F3A/F4A/F5A/F6A/F7t
1.97M 8-0.906-----0.67-----0.550.31
1.97M 10-0.906-----0.67-----0.550.39
1.97M 12-0.906-----0.67-----0.670.47
1.97M 16--1.142-----0.470.31---0.870.63
2.36M 8-0.945-----0.67-----0.550.31
2.36M 10-0.945-----0.67-----0.550.39
2.36M 12-0.945-----0.67-----0.670.47
2.36M 160.94-1.1811.061.771.771.14-0.470.310.390.470.790.870.63
3.15M 8-1.024-----0.67-----0.550.31
3.15M 10-1.024-----0.67-----0.550.39
3.15M 12-1.024-----0.67-----0.670.47
3.15M 160.94-1.2601.141.771.771.14-0.470.310.390.470.790.870.63
3.15M 201.18-1.2991.182.202.201.42-0.590.390.510.630.941.060.79
3.15M 241.38-1.4171.302.642.641.65-0.750.470.670.791.18--
3.94M 8-1.102-----0.67-----0.550.31
3.94M 10-1.102-----0.67-----0.550.39
3.94M 12-1.102-----0.67-----0.670.47
3.94M 160.94-1.3391.221.771.771.14-0.470.310.390.470.790.870.63
3.94M 201.18-1.3781.262.202.201.42-0.590.390.510.630.941.060.79
3.94M 241.38-1.4961.382.642.641.65-0.750.470.670.791.18--
4.72M 20--1.535-----0.590.39---1.060.79
4.72M 24--1.654-----0.750.47-----
4.72M 30--1.811-----0.940.47-----
* Disponible solo en tamaño d1 = 60, 80 o 100 mm

Armar y cotizar.

Configurador de producto 3D
Diámetro de la base d1
Rosca d2
Longitud l1 (S / SK)
Longitud l1 (T / TK / U / UK)
Longitud l2 (V / VK)
Longitud l3 (W)
Longitud l7 (X)
Tipo (Base)






Versión (Espárrago / Zócalo)










Pieza seleccionada (Cómo hacer un pedido)

Total pesos mexicanos (sin IVA)
Mex$423.00
Favor de llamar para confirmar tiempo de entrega
Tome nota de nuestros descuentos por cantidad (pesos mexicanos).
MinMaxPrice
149Mex$423.00
5099Mex$387.75
100249Mex$352.50
≥ 250Mex$317.25
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.224 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021
Todos los precios están en pesos mexicanos. Impuestos no incluidos.
