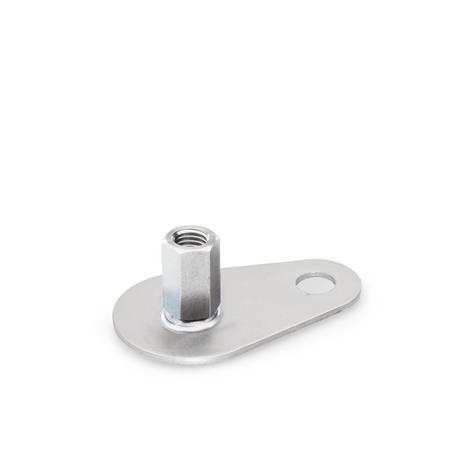

GN 43 Pies de nivelación Acero inoxidable, tipo zócalo roscado o espárrago roscado, con agujero de montaje, forma de lágrima

Foto

GN 43 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con agujero de montaje, forma de lágrima, roscas en medidas métricas Tipo (Base): D0 - Sin almohadilla / tapón de caucho Versión (Espárrago / Zócalo): V - Sin tuerca, hexágono externo en la parte superior, cara para llave de apriete en la parte inferior
Tipo (Base): D0 - Sin almohadilla / tapón de caucho
Versión (Espárrago / Zócalo): V - Sin tuerca, hexágono externo en la parte superior, cara para llave de apriete en la parte inferior
GN 43 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con agujero de montaje, forma de lágrima, roscas en medidas métricas Tipo (Base): D0 - Sin almohadilla / tapón de caucho Versión (Espárrago / Zócalo): V - Sin tuerca, hexágono externo en la parte superior, cara para llave de apriete en la parte inferior GN 43 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con agujero de montaje, forma de lágrima, roscas en medidas métricas Tipo (Base): D3 - Con almohadilla de caucho, vulcanizado, negro Versión (Espárrago / Zócalo): SK - Con tuerca, hexágono externo en la parte inferior GN 43 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con agujero de montaje, forma de lágrima, roscas en medidas métricas Tipo (Base): D3 - Con almohadilla de caucho, vulcanizado, negro Versión (Espárrago / Zócalo): W - Con casquillo ajustable, rosca cubierta, cara para llave de apriete en la parte inferior GN 43 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con agujero de montaje, forma de lágrima, roscas en medidas métricas Tipo (Base): D3 - Con almohadilla de caucho, vulcanizado, negro Versión (Espárrago / Zócalo): X - Hexágono externo, tipo zócalo roscado
acero-inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable.
Hoja de la norma GN 43 Imprimir esta página Información de la capacidad de carga Características del plástico Características del acero inoxidable

Descripción del producto

Información

Los pies de nivelación GN 43 son para uso en ambientes agresivos. La gama de combinaciones de las placas base y las versiones del espárrago / zócalo permiten que estos pies de nivelación se usen en cualquier situación.

Los pies de nivelación se pueden atornillar a la superficie de montaje usando el agujero de montaje, lo que evita el desplazamiento lateral. Adicionalmente, los tipos con base de caucho protegen a las superficies sensibles.

Estos pies de nivelación se suministran armados totalmente y no se pueden desarmar.

Especificación

Base
Acero inoxidable AISI 304
Acabado liso y pulido

Espárrago roscado / zócalo roscado
Acero inoxidable AISI 303

Tuerca hexagonal ISO 4032
Acero inoxidable AISI 304

Tapón de caucho
TPE (Santoprene®) ≈ 80 Shore A

  • Sujetado
  • Negro

Almohadilla de caucho
NBR (Perbunan®) 70 ±5 Shore A

  • Vulcanizado, antideslizante
  • Negro

RoHS

Dibujo técnico

3D
GN 43 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con agujero de montaje, forma de lágrima, roscas en medidas métricas boceto
Ocultar dibujo técnico
GN 43 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, con agujero de montaje, forma de lágrima, roscas en medidas métricas boceto

Opciones del artículo / Tabla

Tipo (Base)

D0Sin almohadilla / tapón de caucho
D1Con tapón de caucho, fijado con clip, negro
D3Con almohadilla de caucho, vulcanizado, negro

Versión (Espárrago / Zócalo)

SSin tuerca, hexágono externo en la parte inferior
SKCon tuerca, hexágono externo en la parte inferior
TSin tuerca, cara para llave de apriete en la parte inferior
TKCon tuerca, cara para llave de apriete en la parte inferior
USin tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior
UKCon tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior
VSin tuerca, hexágono externo en la parte superior, cara para llave de apriete en la parte inferior
VKCon tuerca, hexágono externo en la parte superior, cara para llave de apriete en la parte inferior
WCon casquillo ajustable, rosca cubierta, cara para llave de apriete en la parte inferior
XHexágono externo, tipo zócalo roscado
Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
d1d2
Rosca		l1
Versión
S / SK
Versión
T / TK y U / UK		l2
Versión
V / VK		l3
Versión
W		l7
Versión
X		d3h1h6l8mrs
1.97M 81.571.972.48---------------0.980.510.100.162.361.770.590.08
1.97M 101.972.363.153.94--------------1.100.510.100.162.361.770.590.08
1.97M 122.363.153.944.92--------------1.260.510.100.162.361.770.590.08
1.97M 16----2.953.944.925.917.879.84--------1.460.510.100.162.361.770.590.08
2.36M 81.571.972.48---------------0.980.510.100.182.561.970.590.08
2.36M 101.972.363.153.94--------------1.100.510.100.182.561.970.590.08
2.36M 122.363.153.944.92--------------1.260.510.100.182.561.970.590.08
2.36M 16----2.953.944.925.917.879.842.953.944.925.914.335.316.307.281.460.510.100.182.561.970.590.08
3.15M 81.571.972.48---------------1.020.510.120.203.352.760.590.08
3.15M 101.972.363.153.94--------------1.140.510.120.203.352.760.590.08
3.15M 122.363.153.944.92--------------1.260.510.120.203.352.760.590.08
3.15M 16----2.953.944.925.917.879.842.953.944.925.914.335.316.307.281.500.510.120.203.352.760.590.08
3.15M 20----2.953.944.925.917.879.843.944.925.917.875.286.267.249.211.770.510.120.203.352.760.590.08
3.15M 24----3.944.925.917.8711.81-3.945.917.87-6.268.2310.20--0.510.120.203.352.760.590.08
Mostrar / ocultar columnas
Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
d1d2
Rosca		d5h3h4h5l4l5l6A/F1A/F2A/F3A/F4A/F5A/F6A/F7t
1.97M 8-0.43-----0.67-----0.550.31
1.97M 10-0.43-----0.67-----0.550.39
1.97M 12-0.43-----0.67-----0.670.47
1.97M 16--0.670.55----0.470.31---0.870.63
2.36M 8-0.43-----0.67-----0.550.31
2.36M 10-0.43-----0.67-----0.550.39
2.36M 12-0.43-----0.67-----0.670.47
2.36M 160.94-0.670.551.771.771.14-0.470.310.390.470.790.870.63
3.15M 8-0.47-----0.67-----0.550.31
3.15M 10-0.47-----0.67-----0.550.39
3.15M 12-0.47-----0.67-----0.670.47
3.15M 160.94-0.710.591.771.771.14-0.470.310.390.470.790.870.63
3.15M 201.18-0.710.592.202.201.46-0.590.390.510.630.941.060.79
3.15M 241.38-0.830.712.642.641.65-0.750.470.670.791.18--

Armar y cotizar.

Configurador de producto 3D
Diámetro de la base d1
Rosca d2
Longitud l1 (S / SK)
Longitud l1 (T / TK / U / UK)
Longitud l2 (V / VK)
Longitud l3 (W)
Longitud l7 (X)
Tipo (Base)



Versión (Espárrago / Zócalo)










Pieza seleccionada (Cómo hacer un pedido)

Total pesos mexicanos (sin IVA)
Mex$237.60
Favor de llamar para confirmar tiempo de entrega
Tome nota de nuestros descuentos por cantidad (pesos mexicanos).
MinMaxPrice
149Mex$325.51
5099Mex$298.39
100249Mex$271.26
≥ 250Mex$244.13
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.187 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021
Todos los precios están en pesos mexicanos. Impuestos no incluidos.
