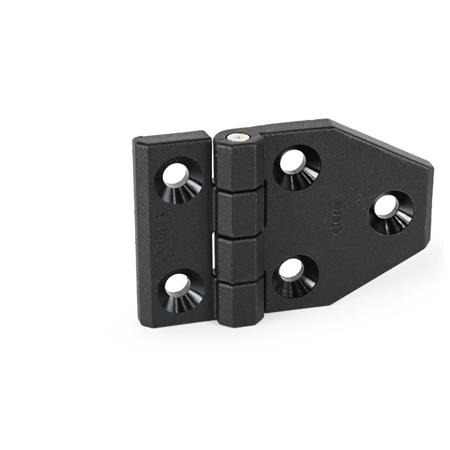

EN 237.1 Bisagras Tecnopolímero plástico, en punta

ELESA original design
code: CFM-TR.

Hojas de bisagra: l3 = l4

Hoja de la norma EN 237.1 Imprimir esta página Lista de tipos de bisagras Información de la capacidad de carga Características del plástico Características del acero inoxidable

Descripción del producto

Las bisagras puntiagudas EN 237.1 tienen un diseño compacto y resistente. Los agujeros de instalación adicionales permiten una transmisión de fuerza más eficaz a la superficie de montaje.

Especificación

Cuerpo
Plástico
Tecnopolímero (Poliamida PA-HP)

Reforzado con fibra de vidrio
Resistente a temperaturas de hasta 212 °F (140 °C)
Negro, mate

Pasador
Acero inoxidable AISI 303

RoHS

Ocultar dibujo técnico

EN 237.1 Bisagras, tecnopolímero plástico, en punta boceto

Opciones del artículo / Tabla

Tipo

AS	Con orificios para tornillos avellanados

Número de pieza	l₁ Alargada por un lado	Alargada por ambos lados	l₂	d₁ Rosca	d₂	h₁	h₂	h₃	h₄ ≈	l₃	l₄	m₁ ±0.010	m₂ ±0.010	m₃

237.1-64-40-AS	2.52	1.57	0.22	0.16	0.35	0.20	0.22	0.43	0.55	1.52	0.984 ±0.010	0.984 ±0.010	0.79	0.30
237.1-88-40-AS	3.46	1.57	0.22	0.16	0.35	0.20	0.22	0.43	1.52	1.52	0.984 ±0.010	0.984 ±0.010	0.79	-
237.1-77-50-AS	3.03	1.97	0.26	0.24	0.45	0.24	0.26	0.51	0.71	1.77	1.181 ±0.010	1.181 ±0.010	0.98	0.41
237.1-104-50-AS	4.09	1.97	0.26	0.24	0.45	0.24	0.26	0.51	1.77	1.77	1.181 ±0.010	1.181 ±0.010	0.98	-
237.1-90-60-AS	3.54	2.36	0.26	0.31	0.59	0.31	0.33	0.67	0.83	2.03	1.417 ±0.010	1.417 ±0.010	1.18	0.49
237.1-120-60-AS	4.72	2.36	0.26	0.31	0.59	0.31	0.33	0.67	2.03	2.03	1.417 ±0.010	1.417 ±0.010	1.18	-

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

l₁ Alargada por un lado	Alargada por ambos lados	l₂	d₁ Rosca	d₂	h₁	h₂	h₃	h₄ ≈	l₃	l₄	m₁ ±0.010	m₂ ±0.010	m₃	m₄

2.52	-	1.57	0.22	0.16	0.35	0.20	0.22	0.43	0.55	1.52	0.984	0.984	0.79	0.30
-	3.46	1.57	0.22	0.16	0.35	0.20	0.22	0.43	1.52	1.52	0.984	0.984	0.79	-
3.03	-	1.97	0.26	0.24	0.45	0.24	0.26	0.51	0.71	1.77	1.181	1.181	0.98	0.41
-	4.09	1.97	0.26	0.24	0.45	0.24	0.26	0.51	1.77	1.77	1.181	1.181	0.98	-
3.54	-	2.36	0.26	0.31	0.59	0.31	0.33	0.67	0.83	2.03	1.417	1.417	1.18	0.49
-	4.72	2.36	0.26	0.31	0.59	0.31	0.33	0.67	2.03	2.03	1.417	1.417	1.18	-

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$151.25

In Stock: 2

En existencias

Pieza(s)

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	9	Mex$151.25
10	249	Mex$145.75
250	499	Mex$137.50
≥ 500		Mex$123.75

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.039 lbs
